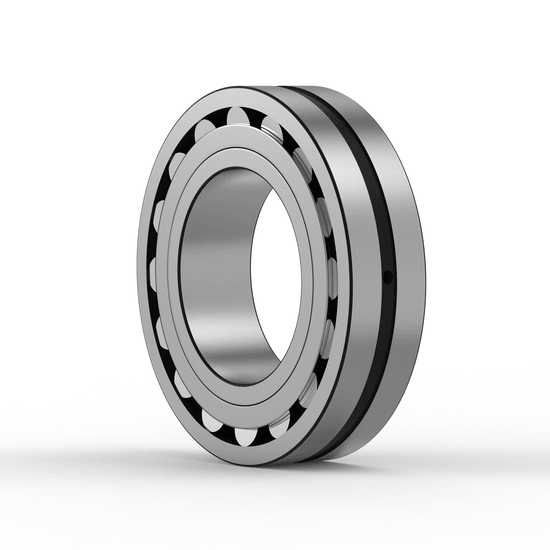

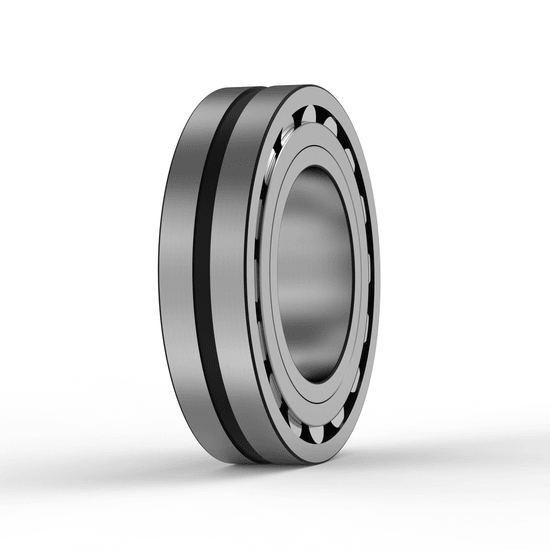

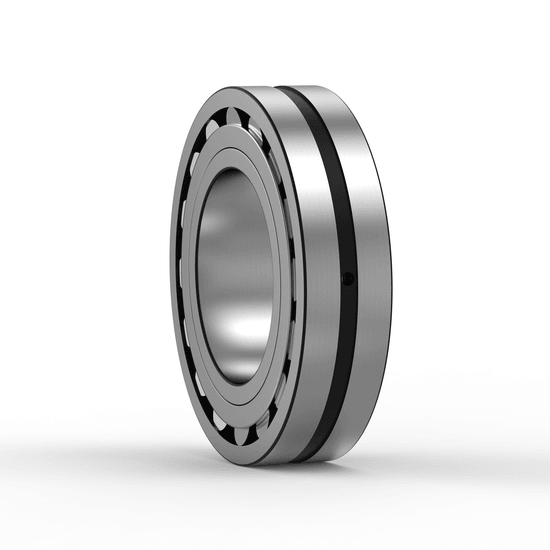

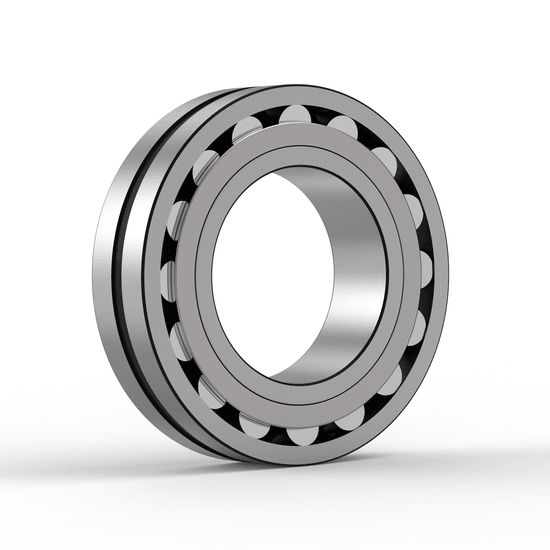

22317-E1-XL-K FAG
Tonlagers von FAG
85 x 180 x 60 mm (dxDxb)
209,22€
468,46€
Je krijgt 251 Motionparts bonuspunten.
Zonder inloggen kunnen zowel zakelijke als particuliere bestellingen worden geplaatst.
Onze klantenservice adviseert u graag.
Gerelateerde productgroepen
22317 Rollenlager alle producten Beschikbare items COL1 Fag Roller Lager Forens Groef Kogelroller MC Products Onderwerp Pendulum Rol Lager Radiaal roller magazijn rollager Rollen lager Slingerrolmagazijn Voorraad
Nachsetzzeichen
| E1 = verstärkte Innenkonstruktion |
| K = kegelige Bohrung |
| XL = X-Life (Lager der neusten Generation) |
Technische Basisdaten
| Abdichtung: Keine Abdichtung |
| 1: Bohrung K – Kegelige Bohrung 12 (Standard bei den meisten Typen) |
| Hersteller: FAG |
| 1: K Tapered Bore, Taper 12 |
| Produkttyp: Pendelrollenlager |
| Typenkennzeichnung: 22317-E1-K FAG |
| Abziehhülse: AHX2317 |
| Ausführung: Standardausführung |
| Außendurchmesser: 180 mm |
| Außenring: Schmiernut mit Schmierbohrungen im Außenring |
| FreiraumBreitenmaße: B a min 6 mm Minimale für Hülse |
| Bezugsdrehzahl: 3.200 1/min |
| Bohrung: konische Bohrung (1: 12) |
| Bohrungsdurchmesser: 85 mm |
| Breite: 60 mm |
| Dichtung: keine, offenes Lager |
| EAN: 4026677810625 |
| Gewicht: 7000 Gramm |
| Grenzdrehzahl: 4.100 1/min |
| Herstellermaterialnummer: 019006314-0000 |
| Herstellungsland: Deutschland |
| Innendurchmesser: 85 mm |
| Käfig: Stahlblechkäfig |
| Lagerluft: normale Radiallagerluft |
| Material: Standard-Wälzlagerstahl |
| Schmiernutbreite: 9,5 mm |
| Spannhülse: H2317 |
| Temperaturbereich: -30 bis +200 °C |
| Toleranzklasse: Toleranzklasse P0/PN bzw. ABEC 1 |
| Zolltarifnummer: 8482 3000 |
Erweiterte technische Daten
| Außenmaße:(D) Zoll 7.0866 |
| Außenmaße:(D) mm 180,00 |
| Breitenmaße:(B) Zoll 2.3622 |
| Breitenmaße:(B) mm 60,00 |
| E1 Increased Capacity Design |
| Einzelgewicht in (kg): 7 |
| Innenmaße:(d) Zoll 3.3465 |
| Innenmaße:(d) mm 85,00 |
| Interne Radialluft Cn Normale Innenluft |
| Käfigtyp S – Stahl- oder Standardkäfig |
| Präzision Standardpräzision |
| Schmierungsoptimierung W33 – Schmiernut und 3 Löcher |
| Schwingsiebausführung Keine Schwingsiebausführung |
| Wärmestabilisierung Keine Wärmestabilisierung - Temperaturen bis 120°C |
| AHX2317 Abziehhülse |
| B 60 mm Breitenmaße: |
| Betriebstemperatur max.: 200 °C |
| Betriebstemperatur min.: -30 °C |
| Bohrungsdurchmesser des Außenringes: 154,2 mm |
| C 0r 560.000 N Statische Tragzahl, radial |
| C r 540.000 N Dynamische Tragzahl, radial |
| C ur 51.000 N Ermüdungsgrenzbelastung, radial |
| D 1 154,2 mm Bohrungsdurchmesser des Außenringes |
| D 180 mm Außendurchmesser |
| D a max 166 mm Maximaler Durchmesser der Gehäuseschulter |
| Durchmesser Schmierbohrung: 4,8 mm |
| Dynamische Tragzahl, radial: 540.000 N |
| Dynamischer Axiallastfaktor: 2,04 |
| Dynamischer Axiallastfaktor: 3,04 |
| Ermüdungsgrenzbelastung, radial: 51.000 N |
| Grenzwert für Fa/Fr für die Anwendbarkeit der versch. Werte der Faktoren X und Y: 0,33 |
| H2317 Spannhülse |
| Laufbahndurchmesser des Innenringes: 104,4 mm |
| Maximaler Durchmesser der Gehäuseschulter: 166 mm |
| Maximaler Durchmesser der Wellenschulter: 104 mm |
| Maximaler Freistichradius: 2,5 mm |
| Minimale Freiraumbreite für Hülse: 6 mm |
| Minimaler Anlagedurchmesser Wellenschulter: 99 mm |
| Minimaler Freiraum-Ø für Hülse: 94 mm |
| Minimaler Kantenabstand: 3 mm |
| Statische Tragzahl, radial: 560.000 N |
| Statischer Axiallastfaktor: 2 |
| T max 200 °C Betriebstemperatur max. |
| T min -30 °C Betriebstemperatur min. |
| Y 0 2 Statischer Axiallastfaktor |
| Y 1 2,04 Dynamischer Axiallastfaktor |
| Y 2 3,04 Dynamischer Axiallastfaktor |
| d =2 104,4 mm Laufbahndurchmesser des Innenringes |
| d =85 mm Bohrungsdurchmesser |
| d =a max 104 mm Maximaler Durchmesser der Wellenschulter |
| d =a min 99 mm Minimaler Anlagedurchmesser Wellenschulter |
| d =b min 94 mm Minimaler Freiraum-Ø für Hülse |
| d =s 4,8 mm Durchmesser Schmierbohrung |
| e 0,33 Grenzwert für Fa/Fr für die Anwendbarkeit der versch. Werte der Faktoren X und Y |
| n G 4.100 1/min Grenzdrehzahl |
| n s 9,5 mm SchmiernutBreitenmaße: |
| n ϑr 3.200 1/min Bezugsdrehzahl |
| r a max 2,5 mm Maximaler Freistichradius |
| r min 3 mm Minimaler Kantenabstand |
| ≈m 7,115 kg Einzelgewicht |
Herstellerinformationen
Die Produkte der Fabrikate INA und FAG werden seit 1949 beziehungsweise seit 1905 von der deutschstämmigen Schaeffler AG mit Sitz in Herzogenaurach produziert. INA seht als Abkürzung für „Industrie-Nadellager“, welche Zur Zeiten der Gründung von Georg Schaeffler erstmals entwickelt wurden. Das Kürzel FAG entstammt dem Titel, „Fischers automatische Gussstahlkugelfabrik“. Es ist der Titel eines ebenfalls deutschen Betriebes, der unter Friedrich Fischer zur Entwicklung der Wälzlager-Industrie beitrug. Das Unternehmen ist seit Ende des 20. Jahrhunderts Teil der Schaeffler Gruppe.
Baugleiche Produkte (equivalent products)
| Name | Marke/Manufacturer | Qty | Euro Net. |
|---|---|---|---|
| 22317EK | SKF | 0 | 0 |
Die folgenden Produkte stellen Variationen zum ausgewählten Hauptprodukt dar.
The following products are variations of the main product.
| Name | Marke/Manufacturer | Qty |
|---|---|---|
| 22317EXQW33KC3 | NAC | 2 |
| 22317EKF800 | SNR | 4 |
| 22317EJW33 | TIM | 6 |
| 22317KEJW33 | TIM | 11 |
| 22317KEJW33C3 | TIM | 6 |
| 22317-MB-C3-W33 | NKE | 4 |
| 22317-E1A-XL-M | FAG | 8 |
| 22317-E1-XL-K-T41A | FAG | 3 |
| 22317EJA/VA405 | SKF | 2 |
| 22317EKJA/VA405 | SKF | 2 |
| 22317-E1-XL-T41D | FAG | 15 |
| 22317-E1-XL-C4 | FAG | 9 |
| 22317-E1A-XL-M-C3 | FAG | 6 |
| 22317-E1-XL-K-C4 | FAG | 3 |
| 22317EAE4 | NSK | 15 |
| 22317EAE4C3 | NSK | 2 |
| 22317EAKE4 | NSK | 2 |
| 22317EAKE4C3 | NSK | 4 |
| 22317EK/C4 | SKF | 2 |
| 22317EAW33 | NTN | 4 |
| 22317EAW33C3 | NTN | 2 |
| 22317EAKW33 | NTN | 9 |
| 22317EAKW33C3 | NTN | 9 |
| 22317E/C3 | SKF | 11 |
| 22317-E-C3-W33 | NKE | 4 |
| 22317-E-K-W33 | NKE | 2 |
| 22317-E1-XL | FAG | 94 |
| 22317-E1-XL-C3 | FAG | 14 |
| 22317E | SKF | 24 |
| 22317EK/C3 | SKF | 22 |
| 22317EXQW33 | NAC | 3 |
| 22317EXQW33C3 | NAC | 2 |
| 22317EXQW33K | NAC | 4 |
