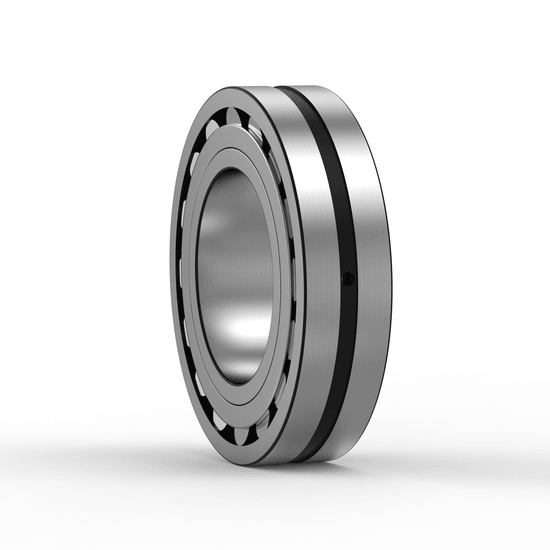

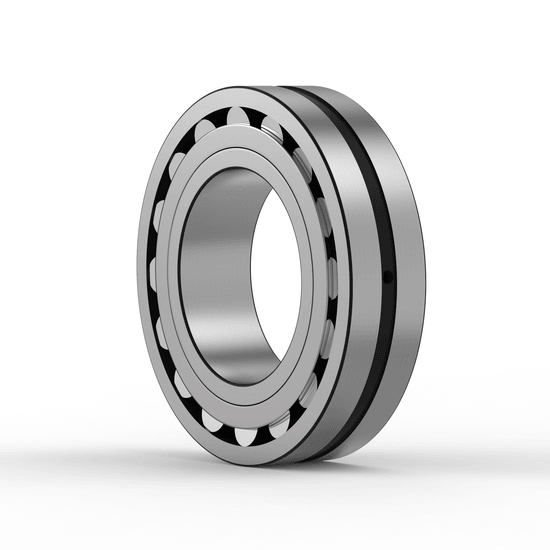

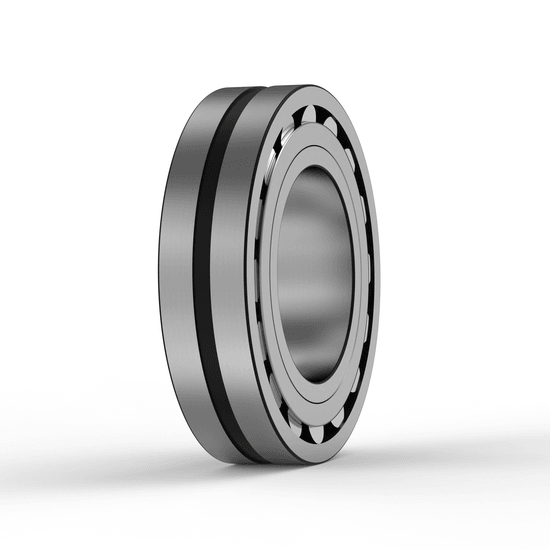

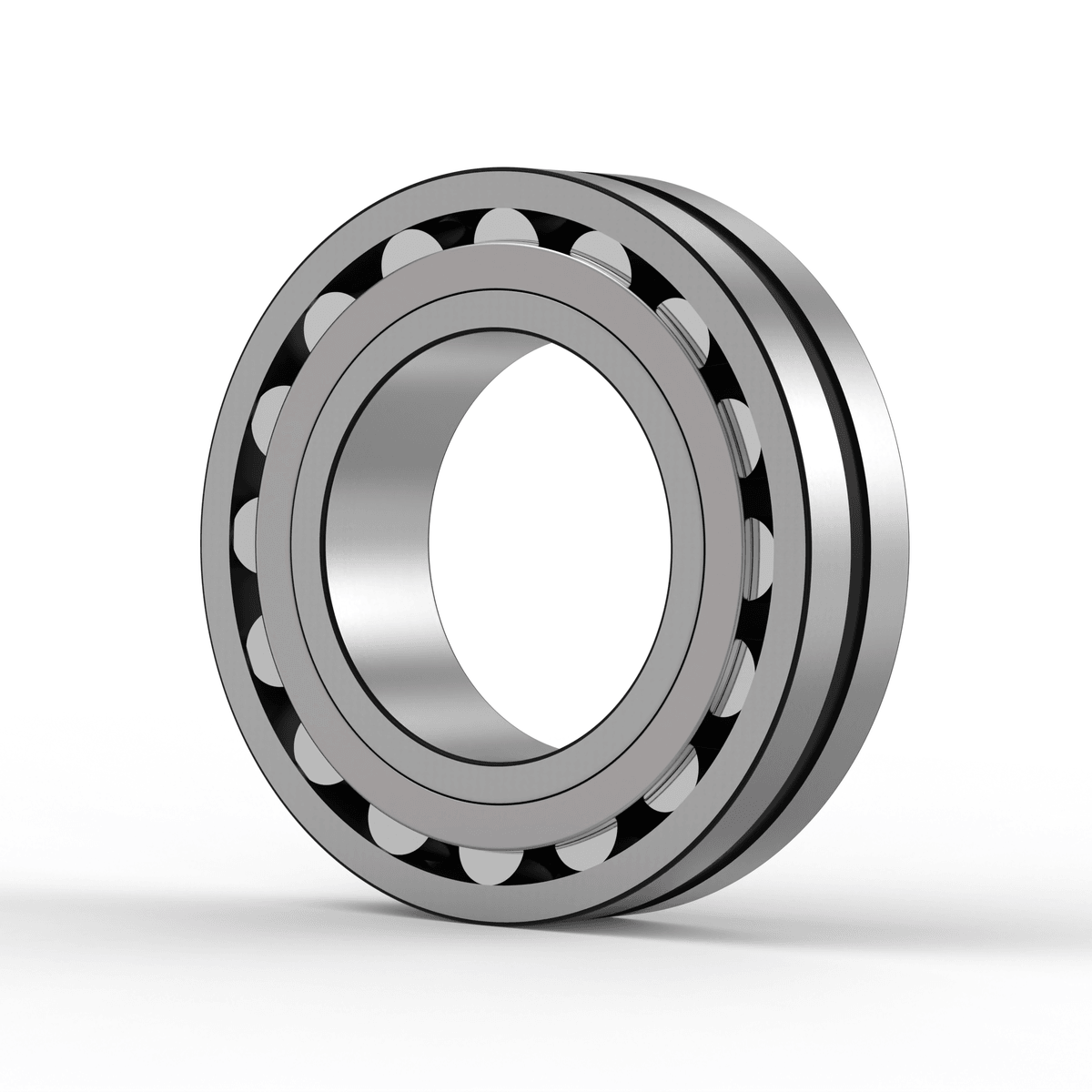

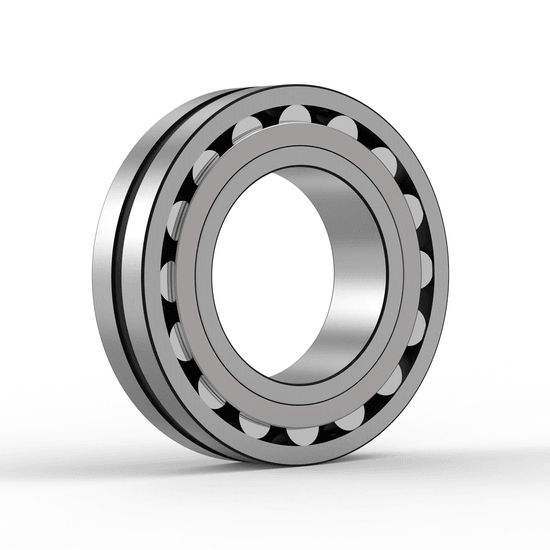

23220 CCK/W33 SKF
Tonlagers von SKF
Frage zum Artikel?
100 x 180 x 60.3 mm (dxDxb)
| Menge | Rabatt | |
|---|---|---|
| 6 | min. 1% | |
| 12 | min. 2% | |
| 18 | min. 3% |
Nachsetzzeichen
| CC = Stahlkäfig |
| K = kegelige Bohrung |
| W33 = Schmiernut & bohrungen |
Technische Basisdaten
| Abdichtung: Keine Abdichtung |
| 1: Bohrung K – Kegelige Bohrung 12 (Standard bei den meisten Typen) |
| EAN: 7316576657214 |
| Hersteller: SKF |
| 1: K Tapered Bore, Taper 12 |
| Produkttyp: Pendelrollenlager |
| Typenkennzeichnung: 23220CCK/W33 SKF |
| Abdichtung: Ohne |
| Ausführung: Standardausführung |
| Außendurchmesser: 180 mm |
| Außendurchmesser: D: 180 mm |
| Außenring: Schmiernut mit Schmierbohrungen im Außenring |
| Axiallastfaktor: Y0: 2 |
| Axiallastfaktor: Y1: 2 |
| Axiallastfaktor: Y2: 3 |
| Bohrung: konische Bohrung (1: 12) |
| Bohrungsdurchmesser: d: 100 mm |
| 1: Bohrungstyp Kegel 12 |
| Bohrungstyp: Kegel 1: 12 |
| Breite: 60,300 mm |
| Breite: B: 60.3 mm |
| Dichtung: keine, offenes Lager |
| Ermüdungsgrenzbelastung: 63 kN |
| Gewicht: 6650 Gramm |
| Grenzdrehzahl: 3 400 r/min |
| Grenzwert: e: 0.33 |
| Herstellermaterialnummer: 36174 |
| Herstellungsland: Schweden |
| Innendurchmesser: 100 mm |
| Kantenabstand: r12: min.2.1 mm |
| Käfig: Stahlblechkäfig |
| Lagerluft: normale Radiallagerluft |
| Material: Standard-Wälzlagerstahl |
| Referenzdrehzahl: 2 400 r/min |
| Temperaturbereich: -30 bis +200 °C |
| Toleranzklasse: Toleranzklasse P0/PN bzw. ABEC 1 |
| Zolltarifnummer: 8482 3000 |
Erweiterte technische Daten
| Außenmaße:(D) Zoll 7.0866 |
| Außenmaße:(D) mm 180,00 |
| Breitenmaße:(B) Zoll 2.3740 |
| Breitenmaße:(B) mm 60,30 |
| CC Two Window-Type Steel Cages, Flangeless Inner Ring And Guide Ring Centered On The Inner Ring |
| Einzelgewicht in (kg): 6.4 |
| Innenmaße:(d) Zoll 3.9370 |
| Innenmaße:(d) mm 100,00 |
| Interne Radialluft Cn Normale Innenluft |
| Käfigtyp S – Stahl- oder Standardkäfig |
| Präzision Standardpräzision |
| Schmierungsoptimierung W33 – Schmiernut und 3 Löcher |
| Schwingsiebausführung Keine Schwingsiebausführung |
| W33 Lubrication Groove And Three Holes In Bearing Outer Ring |
| Wärmestabilisierung Keine Wärmestabilisierung - Temperaturen bis 120°C |
| 100 mm Bohrungsdurchmesser |
| 180 mm Außendurchmesser |
| 4.5 mm Durchmesser der Schmierbohrung |
| 60.3 mm Breite |
| 8.3 mm Breite der Umfangsnut |
| Anzahl der Reihen 2 |
| Außendurchmesser 180 mm |
| Befestigungsfunktion, Lageraußenring Ohne |
| Bohrungsdurchmesser 100 mm |
| Breite 60.3 mm |
| Breite der Umfangsnut: b: 8.3 mm |
| Durchmesser der Schmierbohrung: K: 4.5 mm |
| Dynamische Tragzahl 498 kN |
| Dynamische Tragzahl: 498 kN |
| Einzelgewicht 6.37 kg |
| Empfohlener Anzugswinkel der Welle Nmutter: ±150° |
| Grenzdrehzahl 3 400 r/min |
| Kegel 1: 12: Bohrungstyp |
| Käfig Blech |
| Nachschmierfunktion Für |
| Radiale Lagerluft: CN |
| Referenzdrehzahl 2 400 r/min |
| SKF Leistungsklasse SKF Explorer |
| Schmierstoff Kein(e/r) |
| Schulter-/Eindrehungsdurchmesser des Außenrings: ≈153 mm |
| Schulterdurchmesser des Innenrings: ≈117 mm |
| Statische Tragzahl 600 kN |
| Statische Tragzahl: 600 kN |
| Tolerance class for dimensions Normal |
| Tolerance class for run-out P5 |
| Toleranzklasse Normal |
| UNSPSC-Code 31171510 |
| eClass-Code 23-05-09-11 |
| max.168 mm Durchmesser der Gehäuseanlauffläche |
| max.2 mm Radius der Rundung |
| min.2.1 mm Kantenabstand |
| ≈117 mm Schulterdurchmesser des Innenrings |
| ≈153 mm Schulter-/Eindrehungsdurchmesser des Außenrings |
Herstellerinformationen
SKF ist auch unter dem Namen VFK bekannt und ist mit einem weitreichenden Produkt- und Servicesortiment auf die Bereiche Wälzlager, Dichtungen, Schmierung, Mechatronik und die damit verbundene Dienstleistungen spezialisiert. SKF wurde 1907 in Schweden gegründet und beschäftigt circa 50.000 Mitarbeiter weltweit.
De volgende producten zijn variaties op het geselecteerde hoofdproduct.
| Aanwijzing | Fabrikant | Voorraad | Levertijd |
|---|---|---|---|
| 23220.EAW33 | NTN | 9 | Onmiddellijk beschikbaar |
| 23220.EMW33 | NTN | 4 | Onmiddellijk beschikbaar |
| 23220.EMW33C3 | NTN | 6 | Onmiddellijk beschikbaar |
| 23220.EAKW33 | NTN | 3 | Onmiddellijk beschikbaar |
| 23220.EAKW33C3 | NTN | 4 | Onmiddellijk beschikbaar |
| 23220-E1A-XL-M-C4 | FAG | 2 | Onmiddellijk beschikbaar |
| 23220-E1-XL-TVPB | FAG | 21 | Onmiddellijk beschikbaar |
| 23220 CE4C3 | NSK | 1 | Onmiddellijk beschikbaar |
| 23220 CE4 | NSK | 1 | Onmiddellijk beschikbaar |
| 23220 CKE4C3 | NSK | 3 | Onmiddellijk beschikbaar |
| 23220-E1-XL-K-TVPB-C3 | FAG | 2 | Onmiddellijk beschikbaar |
| 23220-E1-XL-TVPB-C3 | FAG | 22 | Onmiddellijk beschikbaar |
| 23220-E1A-XL-K-M | FAG | 20 | Onmiddellijk beschikbaar |
| 23220-E1A-XL-M | FAG | 89 | Onmiddellijk beschikbaar |
| 23220-E1A-XL-M-C3 | FAG | 35 | Onmiddellijk beschikbaar |
| 23220 CC/C3W33 | SKF | 38 | Onmiddellijk beschikbaar |
| 23220 CC/W33 | SKF | 5 | Onmiddellijk beschikbaar |
| 23220 CC/C4W33 | SKF | 2 | Onmiddellijk beschikbaar |
| 23220 CCK/C3W33 | SKF | 3 | Onmiddellijk beschikbaar |
| 23220 CKE4 | NSK | 4 | Onmiddellijk beschikbaar |
| 23220 CCK/C4W33 | SKF | 2 | Onmiddellijk beschikbaar |
| 23220 EXQW33C3 | NAC | 4 | Onmiddellijk beschikbaar |
| 23220 EXQW33KC3 | NAC | 8 | Onmiddellijk beschikbaar |
| 23220-CE-C3-W33 | NKE | 2 | Onmiddellijk beschikbaar |
| 23220-CE-K-C3-W33 | NKE | 2 | Onmiddellijk beschikbaar |
| 23220-CE-K-W33 | NKE | 2 | Onmiddellijk beschikbaar |
Please note our special shipping conditions for linear technology
Shipping conditions Germany
| Shipping method | Costs including VAT* | Delivery time & delivery | Last possible order time |
| Pick-up upon request | Free | By arrangement in 44797 Bochum | Monday - Friday until 2 pm |
| DHL Standard | €6.99 under €25 order value | Usually 1-2 working days | Monday - Friday until 4:30 pm |
| DHL Standard | €5.98 for orders over €25 | Usually 1-2 working days | Monday - Friday until 4:30 pm |
| DHL Standard | €3.99 for orders over €99 | Usually 1-2 working days | Monday - Friday until 4:30 pm |
| UPS Express Saver | €5.99 for orders over €99 | Usually next working day | Monday - Friday until 8 pm |
| UPS Express Saver | €9.49 for orders over €25 | Usually next working day | Monday - Friday until 8 pm |
| UPS Express Saver | €9.99 under €25 order value | Usually next working day | Monday - Friday until 8 pm |
| UPS Express | €19.90 | By 12 pm next working day | Monday - Friday until 4 pm |
| DHL Express | €32.10 | Next working day | Monday - Friday until 4 pm |
| UPS Weekend Express | On request | Delivery by 12 pm on Saturday | Friday until 7 pm |
* Each package has a total maximum weight of 29 kilograms. Shipping fees may be charged multiple times beyond this weight.
Conditions Austria, Poland, Czech Republic, Hungary, France, Belgium, Netherlands
| Shipping method | Costs including VAT* | Delivery time & delivery | Last possible order time |
| Pick-up upon request | Free | By arrangement in 44797 Bochum | Monday - Friday until 2 pm |
| DHL Standard | €10.99 under €25 order value | Usually 1-2 working days | Monday - Friday until 4:30 pm |
| UPS Express | €29.90 | By 12 pm next working day | Monday - Friday until 3 pm |
| DHL Express | €39.99 | Next working day | Monday - Friday until 3 pm |
* Each package has a total maximum weight of 29 kilograms. Shipping fees may be charged multiple times beyond this weight.
Courier delivery for same-day or next-day delivery
| Distance (as the crow flies - base postal code: 44797, Bochum) | Costs (Courier Express) |
| up to 50km | €55 |
| up to 80km | €80 |
| up to 120km | €115 |
| up to 180km | €165 |
| up to 240km | €195 |
| up to 300km | €235 |
| over 300km | On request |
Betaalmethoden
Onze betaalopties bij het bestellen in onze winkel. De gewenste methode wordt gevraagd na het opgeven van uw factuur- en afleveradres.
| Betaalmethode | Beschikbaarheid |
| Achteraf betalen | ✓ Voor bedrijven & consumenten |
| Klarna | ✓ Voor bedrijven & consumenten |
| Paypal | ✓ Voor bedrijven & consumenten |
| American Express | ✓ Voor bedrijven & consumenten |
| Visa | ✓ Voor bedrijven & consumenten |
| Mastercard | ✓ Voor bedrijven & consumenten |
Vergelijkingstabel van onze kogellager- en rollageraanduidingen
De lijst met omzettingsaanduidingen die op deze pagina wordt getoond, is bedoeld om u te helpen de meest voorkomende omzettingsaanduidingen van radiale lagers van verschillende fabrikanten onderling om te zetten. Als u in de onderstaande tabel het symbool "•" ziet, betekent dit dat de betreffende omzettingsaanduiding - indien beschikbaar - niet expliciet wordt vermeld door de fabrikant. Omzettingsaanduidingen met een koppelteken "–" worden niet geproduceerd.
| Kenmerk | FAG | NACHI | NKE | NSK | NTN | SKF | SNR | ZEN | ||
| Algemeen | 1 / 2 Afdekring(en) | Z / 2Z | Z(E) / ZZ(E) | Z / 2Z | Z / ZZ | Z / ZZ | Z / 2Z | Z / ZZ | Z / ZZ | |
| 1 / 2 Afdichtring(en) | RSR / 2RSR HRS / 2HRS |
NSL / 2NSL NSE(9) / 2NSE(9) |
RSR / 2RSR RS2 / 2RS2 |
DU / DDU | LU / LLU | RS1 / 2RS1 RSH / 2RSH |
E / EE | RS / 2RS | ||
| 1 / 2 Wrijvingsarme afdichting(en) | – | – | – | – | – | RSL / 2RSL | – | – | ||
| 1 / 2 Contactloze afdichting(en) | BRS / 2BRS | NKE(9) / 2NKE(9) | – | V / VV | LB / LLB | RZ / 2RZ | – | DU / 2DU | ||
| Verhoogde lagerspeling | C3 | C3 | C3 | C3 | C3 | C3 | J30 | C3 | ||
| Cilinderlagers | Kunststof kooi | TVP2 | G | TVP, TVP3 | T, T7 | T2 | P, PH | G15 | – | |
| Stalen kooi | –, (JP1) | J | • | W | J | J | G13, G28 | – | ||
| Messing kooi | M1, M1A | MY, M2 | M, M6, MA | M | L1 | MA, M, ML | M | – | ||
| Versterkte binnencostructie | E, EX | E | E | E | E | EC | E | – | ||
| Pendellagers | Kunststof kooi | TVPB | – | – | H | – | – | – | – | |
| Stalen kooi | • | • | CE, • | C, CD, EA, J | J | C(J), CC | A | – | ||
| Messing kooi | MA, M, MB | • | MB | CAM, M, MB | L1 | CA, CAC | M, MB | – | ||
| Smeerkanalen & -gaten | S, • | W33 | W33 | E4, W33 | D1 | W33 | B33 | – | ||
| Versterkte binnencostructie | E, E1 | EXQ | E | E, • | E | E | E | – | ||
| Trillingszeeflager uitvoering | T41A, T41D | V | SQ34 | U15VS, VB | UAVS1 | VA405, VA406 |
F800 | – | ||
| Pendelkogellagers | Kunststof kooi | (TV), TVH | G | TV | TNG | TNH | TN, TN9 | G14, G15 | TNH | |
| Stalen kooi | –, (•) | • | • | J, • | • | J, • | • | • | ||
| Messing kooi | M | – | – | M | M | M | M | – | ||
| Kegelrollagers (metrisch) | Gewijzigde binnencostructie | A | – | – | HR... | – | A | A, C, V | – | |
| Verhoogde drukhoek | B | – | B | C, D | C | B | B | – | ||
| ISO Buitenafmetingen | X | J | X | X | X, U | X | X | – | ||
| Groefkogellagers | Kunststof kooi | TVH | G | TV | TNG | T2 | TN9 | G14, G15 | T9H | |
| Hardweefselkooi | TB | – | TB | – | – | – | – | PEEK | ||
| Stalen kooi | • | • | • | • | J | • | • | • | ||
| Messing kooi | M, MA | M | M, MA | M | L1 | M, MA | MA, M, MB | M | ||
| Versterkte binnencostructie | B, C | – | – | – | – | E | A | – | ||
| Schuincontactkogellagers (eenrijig) | Drukhoek 30° | • | • | A | – | • | A | – | – | |
| Drukhoek 40° | B | B | B | B | B | B | B | B | ||
| Kunststof kooi | TVP | Y | TVP | T85 | T2 | P | G14, G15 | • | ||
| Stalen kooi | JP | • | J | W | J | J, F | – | – | ||
| Messing kooi | MP | M | MP | M, • | L1 | M | M, MB, MA | – | ||
| Universele uitvoering bij X en O | UA | U | CB | G | G | CB | G | – | ||
| Spelingvrij bij X en O | UO | – | – | – | – | – | – | – | ||
| Lichte voorspanning bij X en O | UL | – | GA | GL | GL | GA | – | – | ||
| Schuincontactkogellagers (tweerijig) | Drukhoek 25° | B | – | – | B | • | – | A | – | |
| Drukhoek 30° | BD | A | – | – | – | A | – | – | ||
| Drukhoek 32° | – | – | B | • | – | A | B | – | ||
| Drukhoek 35° | • | – | • | – | – | – | – | – | ||
| Drukhoek 40° | – | B | – | – | – | – | – | • | ||
| Drukhoek 45° + gedeelde IR | DA | – | D | – | – | D | – | – | ||
| Stalen kooi | • | • | • | J, • | • | J1, • | • | – | ||
| Kunststof kooi | TVH | – | TV | TNG | – | TN9 | G14, G15 | – | ||
| Messing kooi | M, MA | – | M | M | – | M, MA | M | – | ||
| Alle gegevens in deze omzettingslijst zijn zonder garantie. Bij twijfel kunt u contact opnemen met de fabrikant. | ||||||||||
Zijn de artikelen aangeboden door originele goederen?
Ja, al onze artikelen zijn originele goederen. Om dit te waarborgen, zijn onze producten onderworpen aan strikte invoercontroles. We kunnen dus de authenticiteit van alle artikelen garanderen. Bij het horen van hoeveelheden kan gebeuren dat items worden geleverd in de buitenverpakking of in lasverpakkingen. Als u de originele verpakking van de fabrikant nodig hebt, neem dan contact met ons op voordat u contact koopt.
Ik ben op zoek naar een artikel, maar ik vind het niet. Hoe kan ik hulp krijgen?
Neem contact op met onze klantenservice op klantenservice@motionparts.de. U bent van harte welkom om ons een foto te sturen van het te verkrijgen onderdeel of andere informatie. Zorg ervoor dat u op uw verzoek zoveel mogelijk informatie verstrekt.
Hoe snel krijg ik mijn goederen na het bestellen van de bestelling?
Dit hangt af van wanneer u de goederen bestelt en met welke bezorgservice ze moeten worden geleverd. Om u te helpen, helpt u nu om de lijn op het tabblad Verzending te verzenden. Deze geven informatie over wanneer u idealiter bestelt welke bezorgservice om uw goederen zo snel mogelijk te ontvangen.
Kan ik mijn goederen terugsturen?
Natuurlijk kunt u uw bestelling terugsturen. Particuliere klanten hebben recht op een wettelijke annuleringsperiode. U kunt de goederen hierin gratis terugsturen. Bovendien staan we ook meer rendementen toe als ze voldoen aan de voorwaarden van onze GTC -voorschriften.
Bedrijfsklanten kunnen ook hun artikelen terugsturen. We kunnen een versterkingskosten verhogen vanwege de vaak grote kosten.
Gedetailleerde informatie hierover is te vinden onder het menu -item Rechts van intrekking in de voettekst.
Er zijn niet genoeg producten op voorraad. Hoe kan een groter aantal?
U bent van harte welkom om contact met ons op te nemen. In de regel hebben we andere hoeveelheden in het magazijn of kunnen deze fabrikanten dichtbij komen.
Is er een volumekorting?
In feite geven we een volumekorting voor grotere bestellingen. Dit hangt af van het ordervolume van de bestelling en de volgorde van de geschiedenis in het verleden.
Kan ik ook items ophalen in Bochum?
In de regel geven we een pick -up. De laatste tijd hebben we deze service echter niet kunnen aanbieden vanwege ziekte en de pandemische situatie. Vraag deze service via onze service.
Hoe kan ik mijn MP -bonuspunten inwisselen? Welke premies kan ik ze verzilveren?
U kunt onze bonuspunten verzilveren tegen winkelartikelen of Amazon -items. We verwerven dit in het geval van aflossing voor u. Neem contact met ons op via onze klantenservice.
