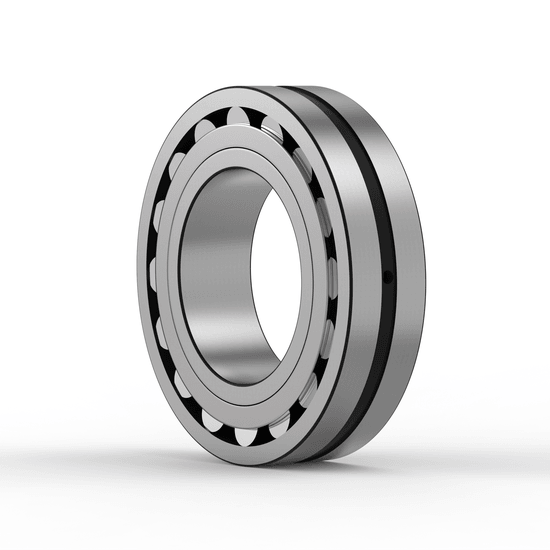

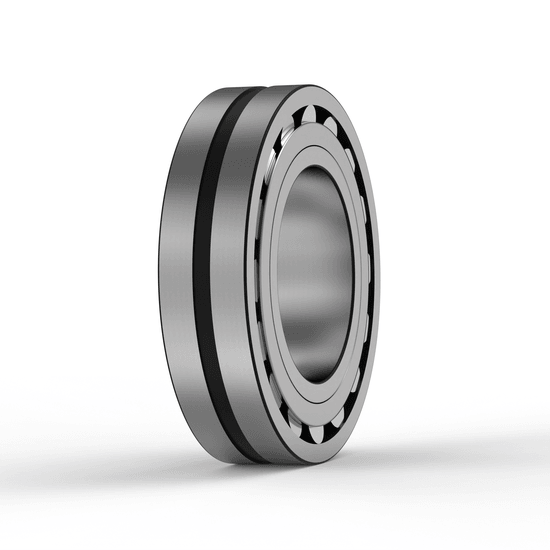

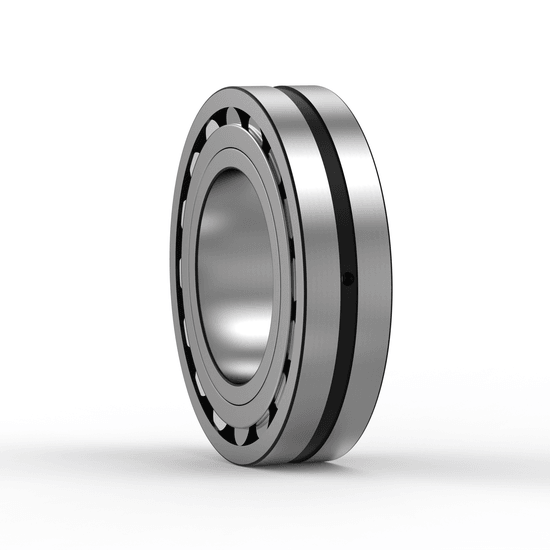

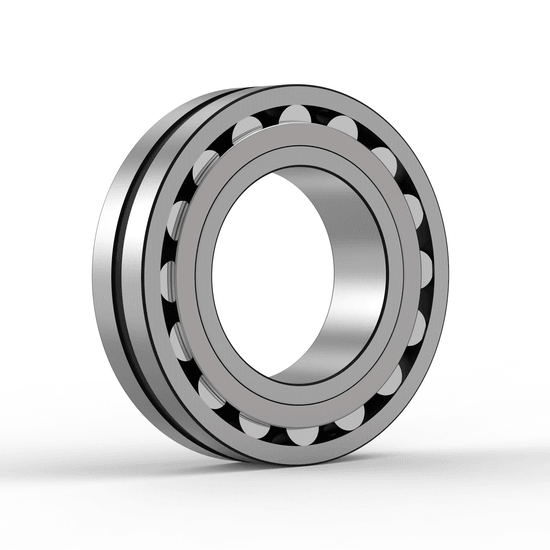

23938 CC/W33 SKF
Tonlagers von SKF
Frage zum Artikel?
190 x 260 x 52 mm (dxDxb)
| Menge | Rabatt | |
|---|---|---|
| 2 | min. 1% | |
| 3 | min. 2% | |
| 5 | min. 3% |
Nachsetzzeichen
| CC = Stahlkäfig |
| W33 = Schmiernut & bohrungen |
Technische Basisdaten
| Abdichtung: Keine Abdichtung |
| EAN: 7316577119315 |
| Hersteller: SKF |
| Produkttyp: Pendelrollenlager |
| Typenkennzeichnung: 23938CC/W33 SKF |
| Abdichtung: Ohne |
| Ausführung: Standardausführung |
| Außendurchmesser: 260 mm |
| Außendurchmesser: D: 260 mm |
| Außenring: Schmiernut mit Schmierbohrungen im Außenring |
| Axiallastfaktor: Y0: 4 |
| Axiallastfaktor: Y1: 4.2 |
| Axiallastfaktor: Y2: 6.3 |
| Bohrung: zylindrische Bohrung |
| Bohrungsdurchmesser: d: 190 mm |
| Bohrungstyp: Zylindrisch |
| Breite: 52 mm |
| Breite: B: 52 mm |
| Dichtung: keine, offenes Lager |
| Ermüdungsgrenzbelastung: 76.5 kN |
| Gewicht: 8300 Gramm |
| Grenzdrehzahl: 2 600 r/min |
| Grenzwert: e: 0.16 |
| Herstellermaterialnummer: 36444 |
| Herstellungsland: Schweden |
| Innendurchmesser: 190 mm |
| Kantenabstand: r12: min.2 mm |
| Käfig: Stahlblechkäfig |
| Lagerluft: normale Radiallagerluft |
| Material: Standard-Wälzlagerstahl |
| Referenzdrehzahl: 2 400 r/min |
| Temperaturbereich: -30 bis +200 °C |
| Toleranzklasse: Toleranzklasse P0/PN bzw. ABEC 1 |
| Zolltarifnummer: 8482 3000 |
| Zylindrisch: Bohrungstyp |
Erweiterte technische Daten
| Außenmaße:(D) Zoll 10.2362 |
| Außenmaße:(D) mm 260,00 |
| Bohrung C – Zylindrische Bohrung |
| Breitenmaße:(B) Zoll 2.0472 |
| Breitenmaße:(B) mm 52,00 |
| CC Two Window-Type Steel Cages, Flangeless Inner Ring And Guide Ring Centered On The Inner Ring |
| Einzelgewicht in (kg): 8.3 |
| Innenmaße:(d) Zoll 7.4803 |
| Innenmaße:(d) mm 190,00 |
| Interne Radialluft Cn Normale Innenluft |
| Käfigtyp S – Stahl- oder Standardkäfig |
| Präzision Standardpräzision |
| Schmierungsoptimierung W33 – Schmiernut und 3 Löcher |
| Schwingsiebausführung Keine Schwingsiebausführung |
| W33 Lubrication Groove And Three Holes In Bearing Outer Ring |
| Wärmestabilisierung Keine Wärmestabilisierung - Temperaturen bis 120°C |
| 190 mm Bohrungsdurchmesser |
| 260 mm Außendurchmesser |
| 3 mm Durchmesser der Schmierbohrung |
| 52 mm Breite |
| 6 mm Breite der Umfangsnut |
| Anzahl der Reihen 2 |
| Außendurchmesser 260 mm |
| Befestigungsfunktion, Lageraußenring Ohne |
| Bohrungsdurchmesser 190 mm |
| Bohrungstyp Zylindrisch |
| Breite 52 mm |
| Breite der Umfangsnut: b: 6 mm |
| Candidate for remanufacturing Ja |
| Durchmesser der Schmierbohrung: K: 3 mm |
| Dynamische Tragzahl 499 kN |
| Dynamische Tragzahl: 499 kN |
| Einzelgewicht 7.95 kg |
| Grenzdrehzahl 2 600 r/min |
| Käfig Blech |
| Nachschmierfunktion Für |
| Radiale Lagerluft: CN |
| Referenzdrehzahl 2 400 r/min |
| SKF Leistungsklasse SKF Explorer |
| Schmierstoff Kein(e/r) |
| Schulter-/Eindrehungsdurchmesser des Außenrings: ≈240 mm |
| Schulterdurchmesser des Innenrings: ≈209 mm |
| Statische Tragzahl 800 kN |
| Statische Tragzahl: 800 kN |
| Tolerance class for dimensions Normal |
| Tolerance class for run-out P5 |
| Toleranzklasse Normal |
| UNSPSC-Code 31171510 |
| eClass-Code 23-05-09-11 |
| max.2 mm Radius der Rundung |
| max.251 mm Durchmesser der Gehäuseanlauffläche |
| min.199 mm Durchmesser der Wellenanlauffläche |
| min.2 mm Kantenabstand |
| ≈209 mm Schulterdurchmesser des Innenrings |
| ≈240 mm Schulter-/Eindrehungsdurchmesser des Außenrings |
Herstellerinformationen
SKF ist auch unter dem Namen VFK bekannt und ist mit einem weitreichenden Produkt- und Servicesortiment auf die Bereiche Wälzlager, Dichtungen, Schmierung, Mechatronik und die damit verbundene Dienstleistungen spezialisiert. SKF wurde 1907 in Schweden gegründet und beschäftigt circa 50.000 Mitarbeiter weltweit.
Please note our special shipping conditions for linear technology
Shipping conditions Germany
| Shipping method | Costs including VAT* | Delivery time & delivery | Last possible order time |
| Pick-up upon request | Free | By arrangement in 44797 Bochum | Monday - Friday until 2 pm |
| DHL Standard | €6.99 under €25 order value | Usually 1-2 working days | Monday - Friday until 4:30 pm |
| DHL Standard | €5.98 for orders over €25 | Usually 1-2 working days | Monday - Friday until 4:30 pm |
| DHL Standard | €3.99 for orders over €99 | Usually 1-2 working days | Monday - Friday until 4:30 pm |
| UPS Express Saver | €5.99 for orders over €99 | Usually next working day | Monday - Friday until 8 pm |
| UPS Express Saver | €9.49 for orders over €25 | Usually next working day | Monday - Friday until 8 pm |
| UPS Express Saver | €9.99 under €25 order value | Usually next working day | Monday - Friday until 8 pm |
| UPS Express | €19.90 | By 12 pm next working day | Monday - Friday until 4 pm |
| DHL Express | €32.10 | Next working day | Monday - Friday until 4 pm |
| UPS Weekend Express | On request | Delivery by 12 pm on Saturday | Friday until 7 pm |
* Each package has a total maximum weight of 29 kilograms. Shipping fees may be charged multiple times beyond this weight.
Conditions Austria, Poland, Czech Republic, Hungary, France, Belgium, Netherlands
| Shipping method | Costs including VAT* | Delivery time & delivery | Last possible order time |
| Pick-up upon request | Free | By arrangement in 44797 Bochum | Monday - Friday until 2 pm |
| DHL Standard | €10.99 under €25 order value | Usually 1-2 working days | Monday - Friday until 4:30 pm |
| UPS Express | €29.90 | By 12 pm next working day | Monday - Friday until 3 pm |
| DHL Express | €39.99 | Next working day | Monday - Friday until 3 pm |
* Each package has a total maximum weight of 29 kilograms. Shipping fees may be charged multiple times beyond this weight.
Courier delivery for same-day or next-day delivery
| Distance (as the crow flies - base postal code: 44797, Bochum) | Costs (Courier Express) |
| up to 50km | €55 |
| up to 80km | €80 |
| up to 120km | €115 |
| up to 180km | €165 |
| up to 240km | €195 |
| up to 300km | €235 |
| over 300km | On request |
Betaalmethoden
Onze betaalopties bij het bestellen in onze winkel. De gewenste methode wordt gevraagd na het opgeven van uw factuur- en afleveradres.
| Betaalmethode | Beschikbaarheid |
| Achteraf betalen | ✓ Voor bedrijven & consumenten |
| Klarna | ✓ Voor bedrijven & consumenten |
| Paypal | ✓ Voor bedrijven & consumenten |
| American Express | ✓ Voor bedrijven & consumenten |
| Visa | ✓ Voor bedrijven & consumenten |
| Mastercard | ✓ Voor bedrijven & consumenten |
Vergelijkingstabel van onze kogellager- en rollageraanduidingen
De lijst met omzettingsaanduidingen die op deze pagina wordt getoond, is bedoeld om u te helpen de meest voorkomende omzettingsaanduidingen van radiale lagers van verschillende fabrikanten onderling om te zetten. Als u in de onderstaande tabel het symbool "•" ziet, betekent dit dat de betreffende omzettingsaanduiding - indien beschikbaar - niet expliciet wordt vermeld door de fabrikant. Omzettingsaanduidingen met een koppelteken "–" worden niet geproduceerd.
| Kenmerk | FAG | NACHI | NKE | NSK | NTN | SKF | SNR | ZEN | ||
| Algemeen | 1 / 2 Afdekring(en) | Z / 2Z | Z(E) / ZZ(E) | Z / 2Z | Z / ZZ | Z / ZZ | Z / 2Z | Z / ZZ | Z / ZZ | |
| 1 / 2 Afdichtring(en) | RSR / 2RSR HRS / 2HRS |
NSL / 2NSL NSE(9) / 2NSE(9) |
RSR / 2RSR RS2 / 2RS2 |
DU / DDU | LU / LLU | RS1 / 2RS1 RSH / 2RSH |
E / EE | RS / 2RS | ||
| 1 / 2 Wrijvingsarme afdichting(en) | – | – | – | – | – | RSL / 2RSL | – | – | ||
| 1 / 2 Contactloze afdichting(en) | BRS / 2BRS | NKE(9) / 2NKE(9) | – | V / VV | LB / LLB | RZ / 2RZ | – | DU / 2DU | ||
| Verhoogde lagerspeling | C3 | C3 | C3 | C3 | C3 | C3 | J30 | C3 | ||
| Cilinderlagers | Kunststof kooi | TVP2 | G | TVP, TVP3 | T, T7 | T2 | P, PH | G15 | – | |
| Stalen kooi | –, (JP1) | J | • | W | J | J | G13, G28 | – | ||
| Messing kooi | M1, M1A | MY, M2 | M, M6, MA | M | L1 | MA, M, ML | M | – | ||
| Versterkte binnencostructie | E, EX | E | E | E | E | EC | E | – | ||
| Pendellagers | Kunststof kooi | TVPB | – | – | H | – | – | – | – | |
| Stalen kooi | • | • | CE, • | C, CD, EA, J | J | C(J), CC | A | – | ||
| Messing kooi | MA, M, MB | • | MB | CAM, M, MB | L1 | CA, CAC | M, MB | – | ||
| Smeerkanalen & -gaten | S, • | W33 | W33 | E4, W33 | D1 | W33 | B33 | – | ||
| Versterkte binnencostructie | E, E1 | EXQ | E | E, • | E | E | E | – | ||
| Trillingszeeflager uitvoering | T41A, T41D | V | SQ34 | U15VS, VB | UAVS1 | VA405, VA406 |
F800 | – | ||
| Pendelkogellagers | Kunststof kooi | (TV), TVH | G | TV | TNG | TNH | TN, TN9 | G14, G15 | TNH | |
| Stalen kooi | –, (•) | • | • | J, • | • | J, • | • | • | ||
| Messing kooi | M | – | – | M | M | M | M | – | ||
| Kegelrollagers (metrisch) | Gewijzigde binnencostructie | A | – | – | HR... | – | A | A, C, V | – | |
| Verhoogde drukhoek | B | – | B | C, D | C | B | B | – | ||
| ISO Buitenafmetingen | X | J | X | X | X, U | X | X | – | ||
| Groefkogellagers | Kunststof kooi | TVH | G | TV | TNG | T2 | TN9 | G14, G15 | T9H | |
| Hardweefselkooi | TB | – | TB | – | – | – | – | PEEK | ||
| Stalen kooi | • | • | • | • | J | • | • | • | ||
| Messing kooi | M, MA | M | M, MA | M | L1 | M, MA | MA, M, MB | M | ||
| Versterkte binnencostructie | B, C | – | – | – | – | E | A | – | ||
| Schuincontactkogellagers (eenrijig) | Drukhoek 30° | • | • | A | – | • | A | – | – | |
| Drukhoek 40° | B | B | B | B | B | B | B | B | ||
| Kunststof kooi | TVP | Y | TVP | T85 | T2 | P | G14, G15 | • | ||
| Stalen kooi | JP | • | J | W | J | J, F | – | – | ||
| Messing kooi | MP | M | MP | M, • | L1 | M | M, MB, MA | – | ||
| Universele uitvoering bij X en O | UA | U | CB | G | G | CB | G | – | ||
| Spelingvrij bij X en O | UO | – | – | – | – | – | – | – | ||
| Lichte voorspanning bij X en O | UL | – | GA | GL | GL | GA | – | – | ||
| Schuincontactkogellagers (tweerijig) | Drukhoek 25° | B | – | – | B | • | – | A | – | |
| Drukhoek 30° | BD | A | – | – | – | A | – | – | ||
| Drukhoek 32° | – | – | B | • | – | A | B | – | ||
| Drukhoek 35° | • | – | • | – | – | – | – | – | ||
| Drukhoek 40° | – | B | – | – | – | – | – | • | ||
| Drukhoek 45° + gedeelde IR | DA | – | D | – | – | D | – | – | ||
| Stalen kooi | • | • | • | J, • | • | J1, • | • | – | ||
| Kunststof kooi | TVH | – | TV | TNG | – | TN9 | G14, G15 | – | ||
| Messing kooi | M, MA | – | M | M | – | M, MA | M | – | ||
| Alle gegevens in deze omzettingslijst zijn zonder garantie. Bij twijfel kunt u contact opnemen met de fabrikant. | ||||||||||
