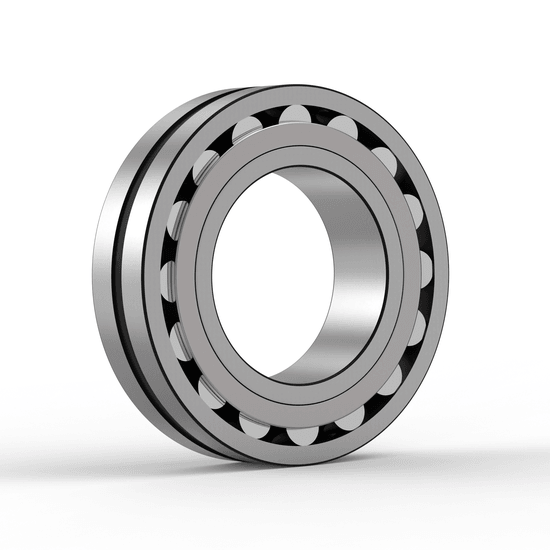

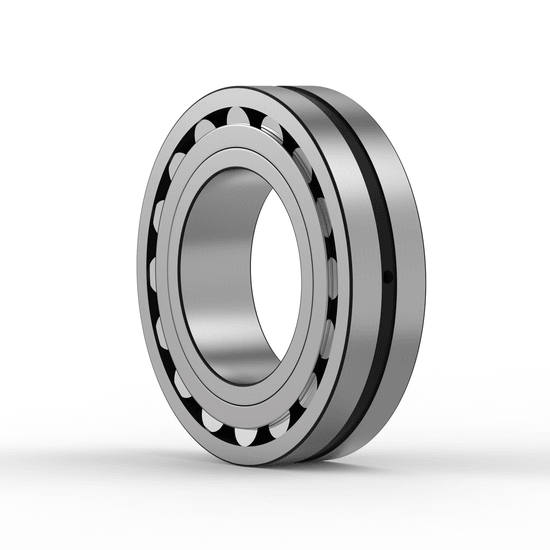

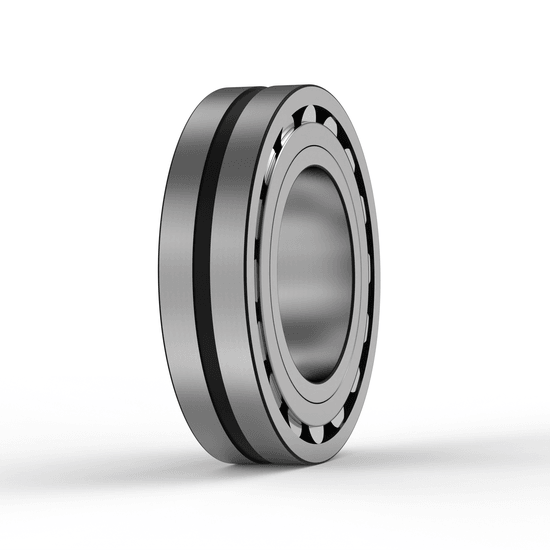

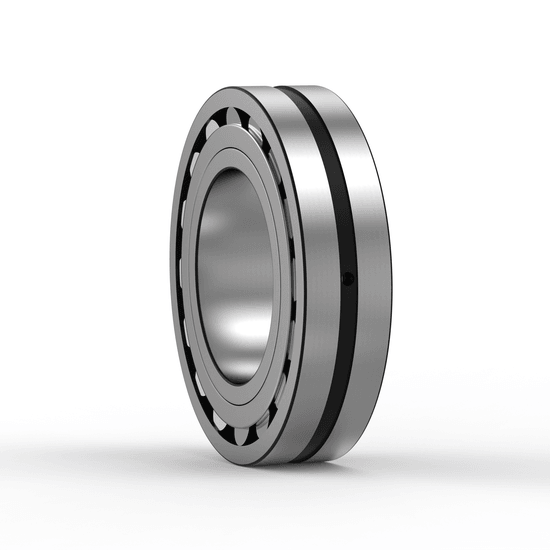

24120 CC/W33 SKF
Tonlagers von SKF
Frage zum Artikel?
100 x 165 x 65 mm (dxDxb)
| Menge | Rabatt | |
|---|---|---|
| 4 | min. 1% | |
| 8 | min. 2% | |
| 12 | min. 3% |
Nachsetzzeichen
| CC = Stahlkäfig |
| W33 = Schmiernut & bohrungen |
Technische Basisdaten
| Abdichtung: Keine Abdichtung |
| EAN: 7316570843538 |
| Hersteller: SKF |
| Produkttyp: Pendelrollenlager |
| Typenkennzeichnung: 24120CC/W33 SKF |
| Abdichtung: Ohne |
| Ausführung: Standardausführung |
| Außendurchmesser: 165 mm |
| Außendurchmesser: D: 165 mm |
| Außenring: Schmiernut mit Schmierbohrungen im Außenring |
| Axiallastfaktor: Y0: 1.8 |
| Axiallastfaktor: Y1: 1.8 |
| Axiallastfaktor: Y2: 2.7 |
| Bohrung: zylindrische Bohrung |
| Bohrungsdurchmesser: d: 100 mm |
| Bohrungstyp: Zylindrisch |
| Breite: 65 mm |
| Breite: B: 65 mm |
| Dichtung: keine, offenes Lager |
| Ermüdungsgrenzbelastung: 68 kN |
| Gewicht: 5415 Gramm |
| Grenzdrehzahl: 3 200 r/min |
| Grenzwert: e: 0.37 |
| Herstellermaterialnummer: 81272 |
| Herstellungsland: Schweden |
| Innendurchmesser: 100 mm |
| Kantenabstand: r12: min.2 mm |
| Käfig: Stahlblechkäfig |
| Lagerluft: normale Radiallagerluft |
| Material: Standard-Wälzlagerstahl |
| Referenzdrehzahl: 2 400 r/min |
| Temperaturbereich: -30 bis +200 °C |
| Toleranzklasse: Toleranzklasse P0/PN bzw. ABEC 1 |
| Zolltarifnummer: 8482 3000 |
| Zylindrisch: Bohrungstyp |
Erweiterte technische Daten
| Außenmaße:(D) Zoll 6.4961 |
| Außenmaße:(D) mm 165,00 |
| Bohrung C – Zylindrische Bohrung |
| Breitenmaße:(B) Zoll 2.5591 |
| Breitenmaße:(B) mm 65,00 |
| CC Two Window-Type Steel Cages, Flangeless Inner Ring And Guide Ring Centered On The Inner Ring |
| Einzelgewicht in (kg): 5.415 |
| Innenmaße:(d) Zoll 3.9370 |
| Innenmaße:(d) mm 100,00 |
| Interne Radialluft Cn Normale Innenluft |
| Käfigtyp S – Stahl- oder Standardkäfig |
| Präzision Standardpräzision |
| Schmierungsoptimierung W33 – Schmiernut und 3 Löcher |
| Schwingsiebausführung Keine Schwingsiebausführung |
| W33 Lubrication Groove And Three Holes In Bearing Outer Ring |
| Wärmestabilisierung Keine Wärmestabilisierung - Temperaturen bis 120°C |
| 100 mm Bohrungsdurchmesser |
| 165 mm Außendurchmesser |
| 2 mm Durchmesser der Schmierbohrung |
| 4.4 mm Breite der Umfangsnut |
| 65 mm Breite |
| Anzahl der Reihen 2 |
| Außendurchmesser 165 mm |
| Befestigungsfunktion, Lageraußenring Ohne |
| Bohrungsdurchmesser 100 mm |
| Bohrungstyp Zylindrisch |
| Breite 65 mm |
| Breite der Umfangsnut: b: 4.4 mm |
| Durchmesser der Schmierbohrung: K: 2 mm |
| Dynamische Tragzahl 468 kN |
| Dynamische Tragzahl: 468 kN |
| Einzelgewicht 5.42 kg |
| Grenzdrehzahl 3 200 r/min |
| Käfig Blech |
| Nachschmierfunktion Für |
| Radiale Lagerluft: CN |
| Referenzdrehzahl 2 400 r/min |
| SKF Leistungsklasse SKF Explorer |
| Schmierstoff Kein(e/r) |
| Schulter-/Eindrehungsdurchmesser des Außenrings: ≈141 mm |
| Schulterdurchmesser des Innenrings: ≈113 mm |
| Statische Tragzahl 640 kN |
| Statische Tragzahl: 640 kN |
| Tolerance class for dimensions Normal |
| Tolerance class for run-out P5 |
| Toleranzklasse Normal |
| UNSPSC-Code 31171510 |
| eClass-Code 23-05-09-11 |
| max.154 mm Durchmesser der Gehäuseanlauffläche |
| max.2 mm Radius der Rundung |
| min.111 mm Durchmesser der Wellenanlauffläche |
| min.2 mm Kantenabstand |
| ≈113 mm Schulterdurchmesser des Innenrings |
| ≈141 mm Schulter-/Eindrehungsdurchmesser des Außenrings |
Herstellerinformationen
SKF ist auch unter dem Namen VFK bekannt und ist mit einem weitreichenden Produkt- und Servicesortiment auf die Bereiche Wälzlager, Dichtungen, Schmierung, Mechatronik und die damit verbundene Dienstleistungen spezialisiert. SKF wurde 1907 in Schweden gegründet und beschäftigt circa 50.000 Mitarbeiter weltweit.
Please note our special shipping conditions for linear technology
Shipping conditions Germany
| Shipping method | Costs including VAT* | Delivery time & delivery | Last possible order time |
| Pick-up upon request | Free | By arrangement in 44797 Bochum | Monday - Friday until 2 pm |
| DHL Standard | €6.99 under €25 order value | Usually 1-2 working days | Monday - Friday until 4:30 pm |
| DHL Standard | €5.98 for orders over €25 | Usually 1-2 working days | Monday - Friday until 4:30 pm |
| DHL Standard | €3.99 for orders over €99 | Usually 1-2 working days | Monday - Friday until 4:30 pm |
| UPS Express Saver | €5.99 for orders over €99 | Usually next working day | Monday - Friday until 8 pm |
| UPS Express Saver | €9.49 for orders over €25 | Usually next working day | Monday - Friday until 8 pm |
| UPS Express Saver | €9.99 under €25 order value | Usually next working day | Monday - Friday until 8 pm |
| UPS Express | €19.90 | By 12 pm next working day | Monday - Friday until 4 pm |
| DHL Express | €32.10 | Next working day | Monday - Friday until 4 pm |
| UPS Weekend Express | On request | Delivery by 12 pm on Saturday | Friday until 7 pm |
* Each package has a total maximum weight of 29 kilograms. Shipping fees may be charged multiple times beyond this weight.
Conditions Austria, Poland, Czech Republic, Hungary, France, Belgium, Netherlands
| Shipping method | Costs including VAT* | Delivery time & delivery | Last possible order time |
| Pick-up upon request | Free | By arrangement in 44797 Bochum | Monday - Friday until 2 pm |
| DHL Standard | €10.99 under €25 order value | Usually 1-2 working days | Monday - Friday until 4:30 pm |
| UPS Express | €29.90 | By 12 pm next working day | Monday - Friday until 3 pm |
| DHL Express | €39.99 | Next working day | Monday - Friday until 3 pm |
* Each package has a total maximum weight of 29 kilograms. Shipping fees may be charged multiple times beyond this weight.
Courier delivery for same-day or next-day delivery
| Distance (as the crow flies - base postal code: 44797, Bochum) | Costs (Courier Express) |
| up to 50km | €55 |
| up to 80km | €80 |
| up to 120km | €115 |
| up to 180km | €165 |
| up to 240km | €195 |
| up to 300km | €235 |
| over 300km | On request |
Betaalmethoden
Onze betaalopties bij het bestellen in onze winkel. De gewenste methode wordt gevraagd na het opgeven van uw factuur- en afleveradres.
| Betaalmethode | Beschikbaarheid |
| Achteraf betalen | ✓ Voor bedrijven & consumenten |
| Klarna | ✓ Voor bedrijven & consumenten |
| Paypal | ✓ Voor bedrijven & consumenten |
| American Express | ✓ Voor bedrijven & consumenten |
| Visa | ✓ Voor bedrijven & consumenten |
| Mastercard | ✓ Voor bedrijven & consumenten |
Vergelijkingstabel van onze kogellager- en rollageraanduidingen
De lijst met omzettingsaanduidingen die op deze pagina wordt getoond, is bedoeld om u te helpen de meest voorkomende omzettingsaanduidingen van radiale lagers van verschillende fabrikanten onderling om te zetten. Als u in de onderstaande tabel het symbool "•" ziet, betekent dit dat de betreffende omzettingsaanduiding - indien beschikbaar - niet expliciet wordt vermeld door de fabrikant. Omzettingsaanduidingen met een koppelteken "–" worden niet geproduceerd.
| Kenmerk | FAG | NACHI | NKE | NSK | NTN | SKF | SNR | ZEN | ||
| Algemeen | 1 / 2 Afdekring(en) | Z / 2Z | Z(E) / ZZ(E) | Z / 2Z | Z / ZZ | Z / ZZ | Z / 2Z | Z / ZZ | Z / ZZ | |
| 1 / 2 Afdichtring(en) | RSR / 2RSR HRS / 2HRS |
NSL / 2NSL NSE(9) / 2NSE(9) |
RSR / 2RSR RS2 / 2RS2 |
DU / DDU | LU / LLU | RS1 / 2RS1 RSH / 2RSH |
E / EE | RS / 2RS | ||
| 1 / 2 Wrijvingsarme afdichting(en) | – | – | – | – | – | RSL / 2RSL | – | – | ||
| 1 / 2 Contactloze afdichting(en) | BRS / 2BRS | NKE(9) / 2NKE(9) | – | V / VV | LB / LLB | RZ / 2RZ | – | DU / 2DU | ||
| Verhoogde lagerspeling | C3 | C3 | C3 | C3 | C3 | C3 | J30 | C3 | ||
| Cilinderlagers | Kunststof kooi | TVP2 | G | TVP, TVP3 | T, T7 | T2 | P, PH | G15 | – | |
| Stalen kooi | –, (JP1) | J | • | W | J | J | G13, G28 | – | ||
| Messing kooi | M1, M1A | MY, M2 | M, M6, MA | M | L1 | MA, M, ML | M | – | ||
| Versterkte binnencostructie | E, EX | E | E | E | E | EC | E | – | ||
| Pendellagers | Kunststof kooi | TVPB | – | – | H | – | – | – | – | |
| Stalen kooi | • | • | CE, • | C, CD, EA, J | J | C(J), CC | A | – | ||
| Messing kooi | MA, M, MB | • | MB | CAM, M, MB | L1 | CA, CAC | M, MB | – | ||
| Smeerkanalen & -gaten | S, • | W33 | W33 | E4, W33 | D1 | W33 | B33 | – | ||
| Versterkte binnencostructie | E, E1 | EXQ | E | E, • | E | E | E | – | ||
| Trillingszeeflager uitvoering | T41A, T41D | V | SQ34 | U15VS, VB | UAVS1 | VA405, VA406 |
F800 | – | ||
| Pendelkogellagers | Kunststof kooi | (TV), TVH | G | TV | TNG | TNH | TN, TN9 | G14, G15 | TNH | |
| Stalen kooi | –, (•) | • | • | J, • | • | J, • | • | • | ||
| Messing kooi | M | – | – | M | M | M | M | – | ||
| Kegelrollagers (metrisch) | Gewijzigde binnencostructie | A | – | – | HR... | – | A | A, C, V | – | |
| Verhoogde drukhoek | B | – | B | C, D | C | B | B | – | ||
| ISO Buitenafmetingen | X | J | X | X | X, U | X | X | – | ||
| Groefkogellagers | Kunststof kooi | TVH | G | TV | TNG | T2 | TN9 | G14, G15 | T9H | |
| Hardweefselkooi | TB | – | TB | – | – | – | – | PEEK | ||
| Stalen kooi | • | • | • | • | J | • | • | • | ||
| Messing kooi | M, MA | M | M, MA | M | L1 | M, MA | MA, M, MB | M | ||
| Versterkte binnencostructie | B, C | – | – | – | – | E | A | – | ||
| Schuincontactkogellagers (eenrijig) | Drukhoek 30° | • | • | A | – | • | A | – | – | |
| Drukhoek 40° | B | B | B | B | B | B | B | B | ||
| Kunststof kooi | TVP | Y | TVP | T85 | T2 | P | G14, G15 | • | ||
| Stalen kooi | JP | • | J | W | J | J, F | – | – | ||
| Messing kooi | MP | M | MP | M, • | L1 | M | M, MB, MA | – | ||
| Universele uitvoering bij X en O | UA | U | CB | G | G | CB | G | – | ||
| Spelingvrij bij X en O | UO | – | – | – | – | – | – | – | ||
| Lichte voorspanning bij X en O | UL | – | GA | GL | GL | GA | – | – | ||
| Schuincontactkogellagers (tweerijig) | Drukhoek 25° | B | – | – | B | • | – | A | – | |
| Drukhoek 30° | BD | A | – | – | – | A | – | – | ||
| Drukhoek 32° | – | – | B | • | – | A | B | – | ||
| Drukhoek 35° | • | – | • | – | – | – | – | – | ||
| Drukhoek 40° | – | B | – | – | – | – | – | • | ||
| Drukhoek 45° + gedeelde IR | DA | – | D | – | – | D | – | – | ||
| Stalen kooi | • | • | • | J, • | • | J1, • | • | – | ||
| Kunststof kooi | TVH | – | TV | TNG | – | TN9 | G14, G15 | – | ||
| Messing kooi | M, MA | – | M | M | – | M, MA | M | – | ||
| Alle gegevens in deze omzettingslijst zijn zonder garantie. Bij twijfel kunt u contact opnemen met de fabrikant. | ||||||||||
