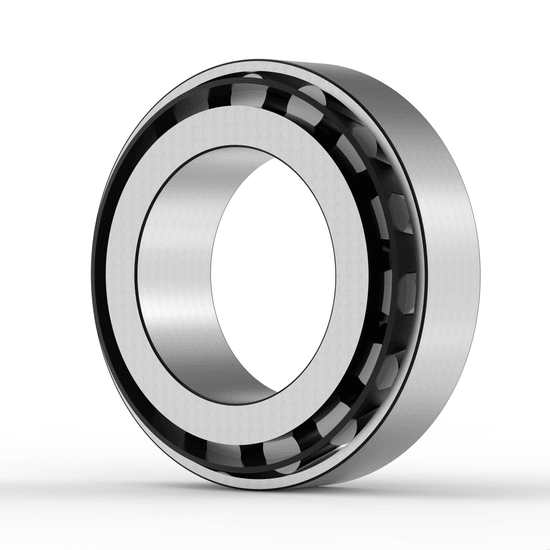

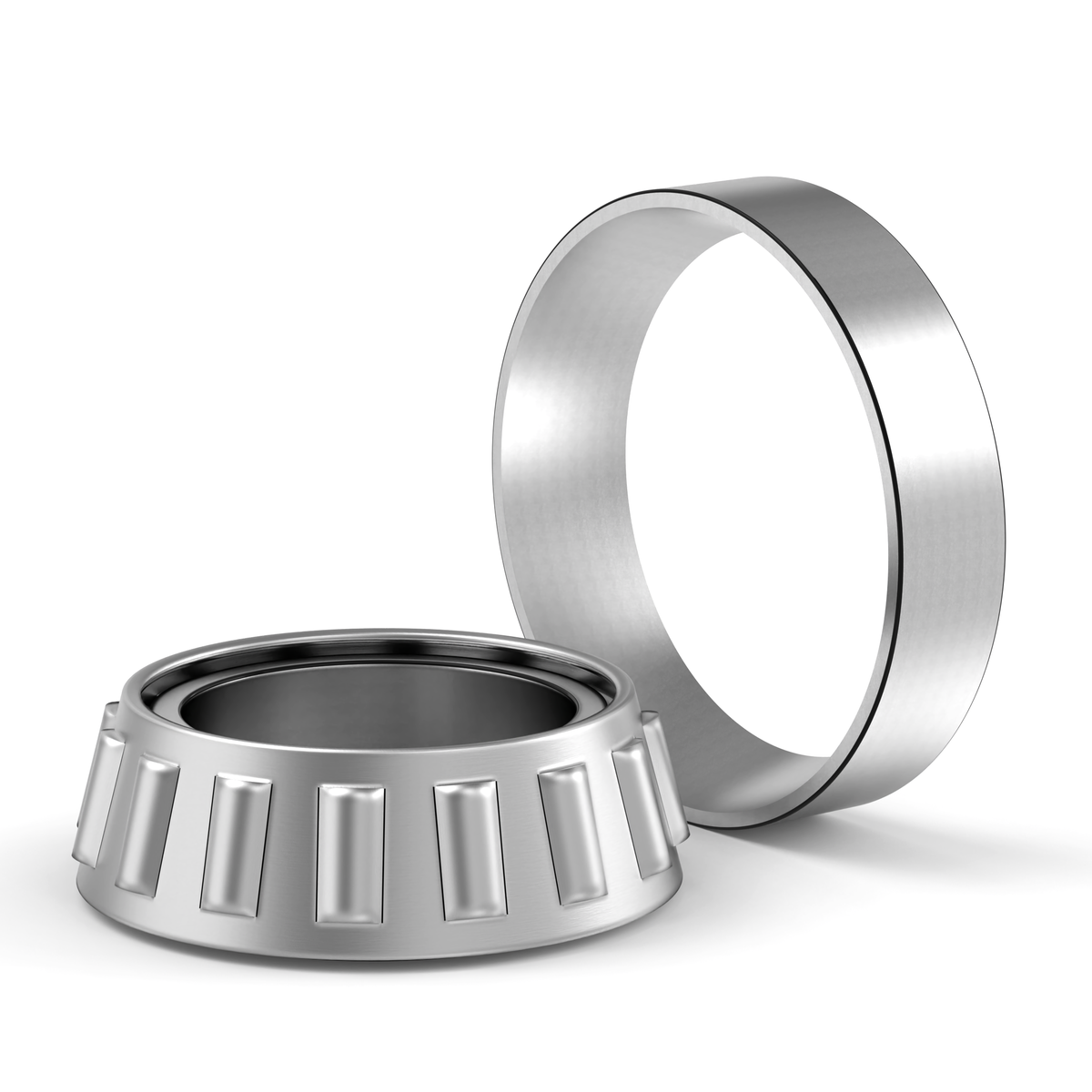

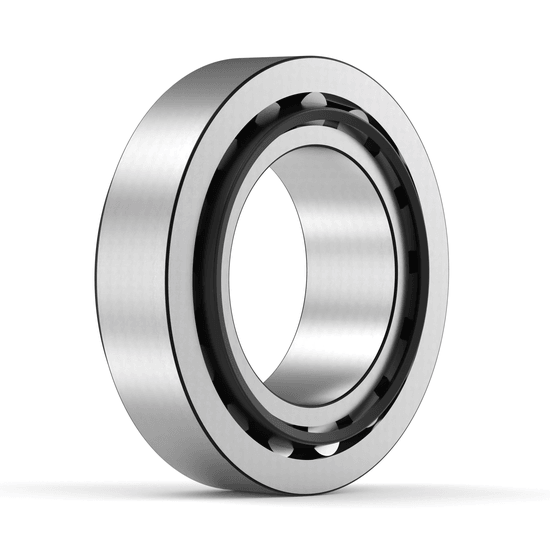

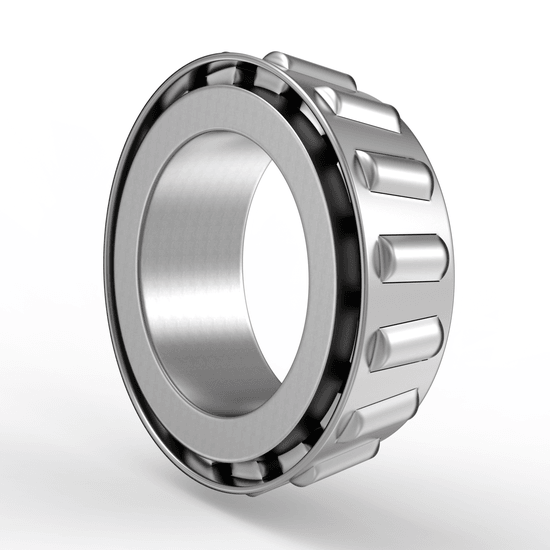

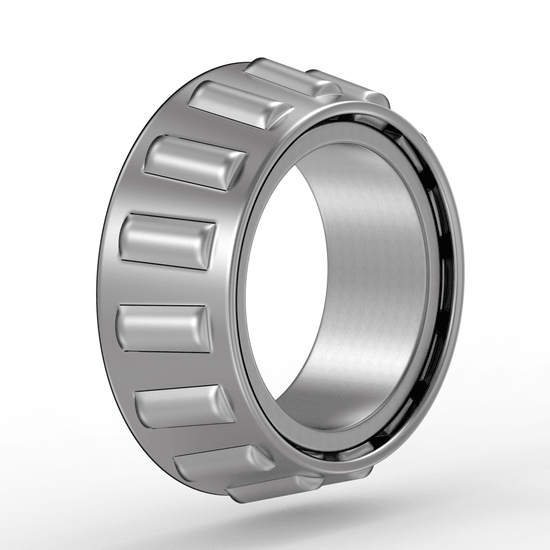

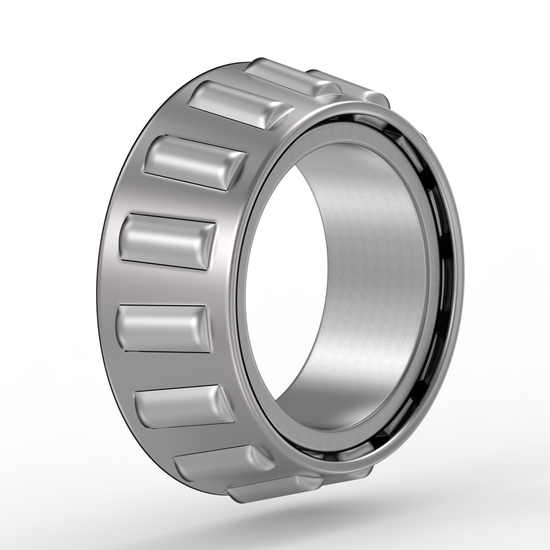

32004-X-XL FAG
Kegelrollenlager Satz von FAG
Frage zum Artikel?
20 x 42 x 15 mm (dxDxb)
| Menge | Rabatt | |
|---|---|---|
| 174 | min. 1% | |
| 348 | min. 2% | |
| 523 | min. 3% |
Nachsetzzeichen
| X = Außenmaße internationalen Normen angepasst (für Lager nach DIN) |
| XL = X-Life (Lager der neusten Generation) |
Auch bekannt als:
| • 32004-X-XL | |
Technische Basisdaten
| Breitenmaße: Innenring (B) mm 16,00 |
| EAN: 4012801036719 |
| Hersteller: FAG |
| Produkttyp: Kegelrollenlager einreihig |
| Synonym: 0167114400000 |
| Typenkennzeichnung: 320/28-X FAG |
| Anordnung: Standardausführung |
| Artikelumfang: komplettes Kegelrollenlager |
| Außendurchmesser: 42 mm |
| Breitenmaße: B 15 mm des Innenringes |
| Bohrungsdurchmesser: 20 mm |
| Breite: 15 mm |
| Breitenmaße: C 12 mm des Außenringes |
| Gewicht: 105 Gramm |
| Grenzdrehzahl: 18.100 1/min |
| Herstellermaterialnummer: 016711475-0000 |
| Herstellungsland: Ungarn |
| Innendurchmesser: 20 mm |
| Käfig: Stahlblechkäfig |
| Rollenreihen: einreihiges Lager |
| Breitenmaße: T 15 mm des Lagers |
| Temperaturbereich: -30 bis +120 °C |
| Toleranzklasse: Toleranzklasse P0/PN bzw. ABEC 1 |
| Zolltarifnummer: 8482 2000 |
Erweiterte technische Daten
| Außenmaße:(D) Zoll 2.0472 |
| Außenmaße:(D) mm 52,00 |
| Begrenzungsdrehzahl (n G) "14200.0000" |
| Breitenmaße:(B) Zoll 0.6299 |
| Breitenmaße:(B) mm 16,00 |
| ECLASS number 23-05-09-10 |
| ECLASS2 number 23-05-09-10 |
| Einzelgewicht in (kg): 0.152 |
| Grundstatische Tragzahl, radial (C 0r) "40500.0000" |
| Innenmaße:(d) Zoll 1.1024 |
| Innenmaße:(d) mm 28,00 |
| Medias beschreibung Kegelrollenlager 320, Hauptabmessungen nach DIN ISO 355 / DIN 720, zerlegbar, angestellt oder paarweise |
| Präzision Standardpräzision |
| Radial Dynamic Load Rating Cr (N) 34000 |
| Radial Static Load Rating C0r (N) 40500 |
| Thermische Drehzahlgrenze (n ϑr) "8400.0000" |
| X External Dimensions Matched To International Standards |
| Abstand Druckkegelspitze: 10 mm |
| Betriebstemperatur max.: 120 °C |
| Betriebstemperatur min.: -30 °C |
| Breite des Außenringes: 12 mm |
| Breite des Innenringes: 15 mm |
| Breite des Lagers: 15 mm |
| C 0r 28.500 N Statische Tragzahl, radial |
| C a min 3 mm Minimaler axialer Freiraum |
| C b min 3 mm Minimaler axialer Freiraum |
| C r 24.000 N Dynamische Tragzahl, radial |
| C ur 3.100 N Ermüdungsgrenzbelastung, radial |
| D 42 mm Außendurchmesser |
| D a max 37 mm Maximaler Durchmesser der Gehäuseschulter |
| D a min 36 mm Minimaler Durchmesser der Gehäuseschulter |
| D b min 39 mm Minimaler Durchmesser der Gehäuseschulter |
| Dynamische Tragzahl, radial: 24.000 N |
| Dynamischer Axiallastfaktor: 1,6 |
| Ermüdungsgrenzbelastung, radial: 3.100 N |
| Führungsborddurchmesser des Innenringes: 33 mm |
| Grenzwert für Fa/Fr für die Anwendbarkeit der versch. Werte der Faktoren X und Y: 0,37 |
| Maximaler Durchmesser der Gehäuseschulter: 37 mm |
| Maximaler Durchmesser der Wellenschulter: 25 mm |
| Maximaler Hohlkehlradius an der Welle: 0,6 mm |
| Minimaler Durchmesser der Wellenschulter: 25 mm |
| Minimaler Kantenabstand an der breiten Stirnseite des Außenringes: 0,6 mm |
| Minimaler Kantenabstand an der breiten Stirnseite des Innenringes: 0,6 mm |
| Minimaler axialer Freiraum: 3 mm |
| Statische Tragzahl, radial: 28.500 N |
| Statischer Axiallastfaktor: 0,88 |
| T max 120 °C Betriebstemperatur max. |
| T min -30 °C Betriebstemperatur min. |
| T3CC020 Vergleichsbezeichnung nach ISO 10317 und ISO 355 |
| Thermische Bezugsdrehzahl: 10.800 1/min |
| Vergleichsbezeichnung nach ISO 10317 und ISO 355: T3CC020 |
| Y 0 0,88 Statischer Axiallastfaktor |
| Y 1,6 Dynamischer Axiallastfaktor |
| a 10 mm Abstand Druckkegelspitze |
| d =1 33 mm Führungsborddurchmesser des Innenringes |
| d =20 mm Bohrungsdurchmesser |
| d =a max 25 mm Maximaler Durchmesser der Wellenschulter |
| d =b min 25 mm Minimaler Durchmesser der Wellenschulter |
| e 0,37 Grenzwert für Fa/Fr für die Anwendbarkeit der versch. Werte der Faktoren X und Y |
| n G 18.100 1/min Grenzdrehzahl |
| n ϑr 10.800 1/min Thermische Bezugsdrehzahl |
| r 1, 2 min 0,6 mm Minimaler Kantenabstand an der breiten Stirnseite des Innenringes |
| r 3, 4 min 0,6 mm Minimaler Kantenabstand an der breiten Stirnseite des Außenringes |
| r a max 0,6 mm Maximaler Hohlkehlradius an der Welle |
| r b max 0,6 mm Maximaler Hohlkehlradius am Gehäuse |
| ≈m 0,106 kg Einzelgewicht |
