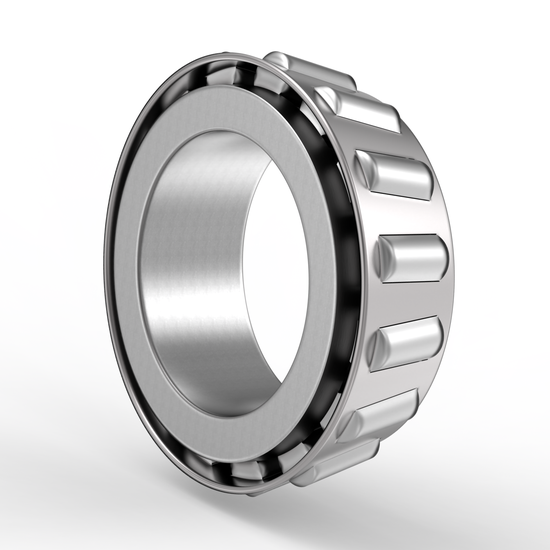

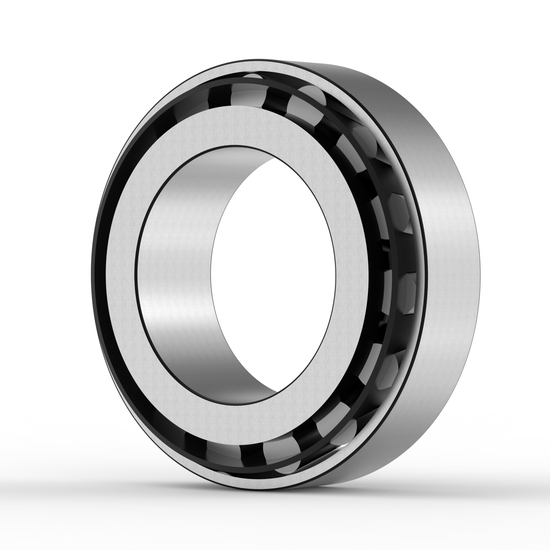

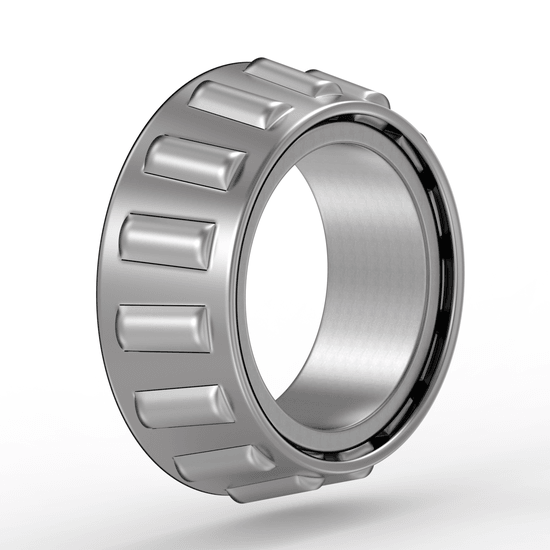

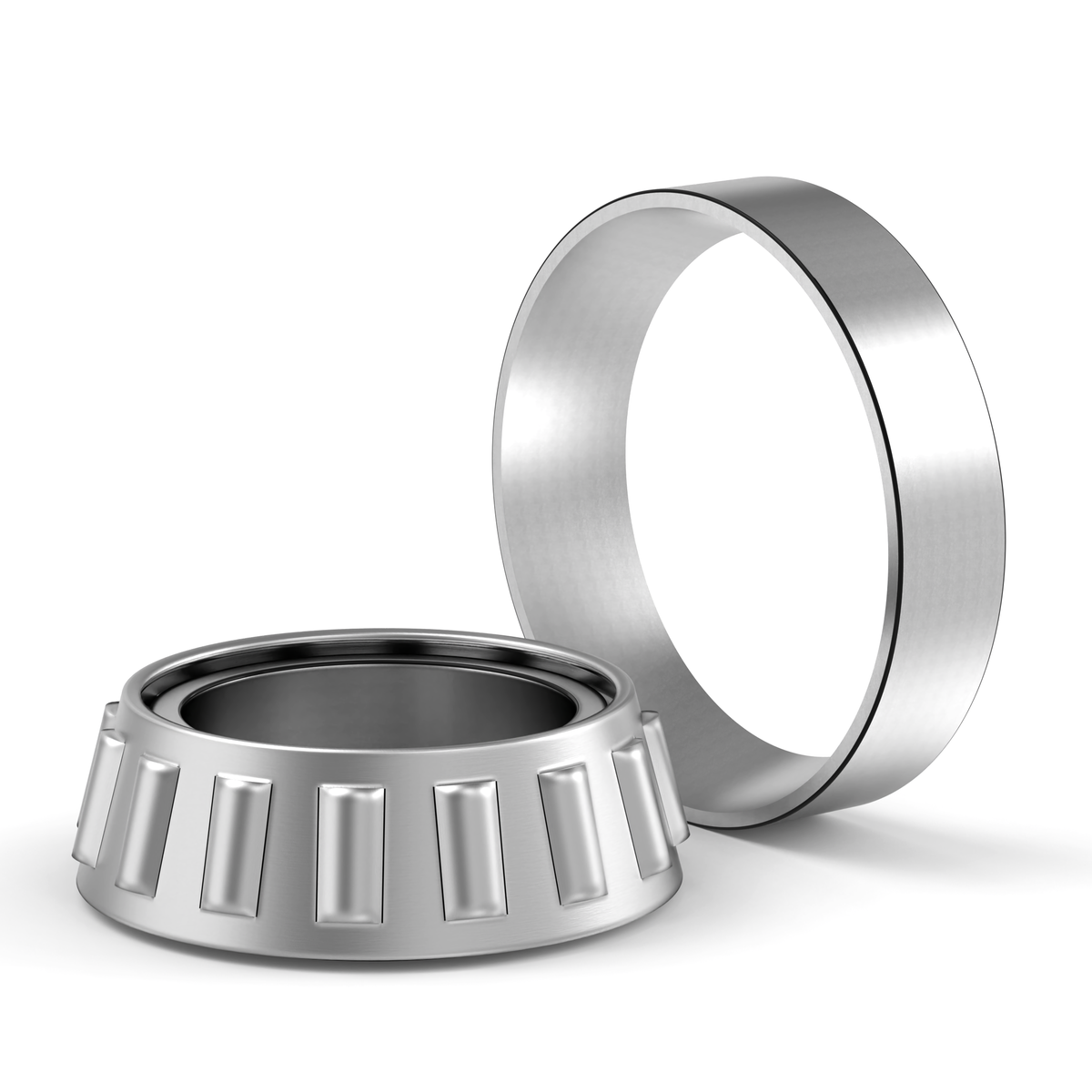

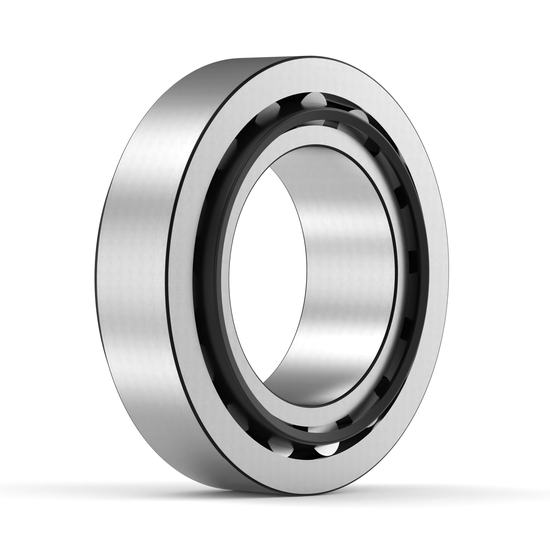

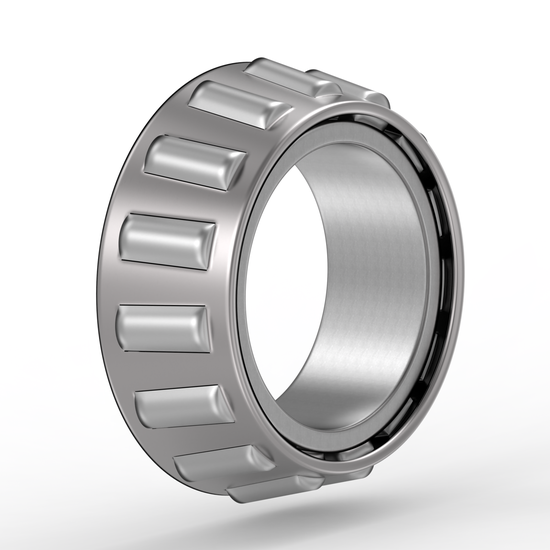

32034-X-XL FAG
Kegelrollenlager Satz von FAG
Frage zum Artikel?
170 x 260 x 57 mm (dxDxb)
| Menge | Rabatt | |
|---|---|---|
| 5 | min. 1% | |
| 10 | min. 2% | |
| 14 | min. 3% |
Nachsetzzeichen
| X = Außenmaße internationalen Normen angepasst (für Lager nach DIN) |
| XL = X-Life (Lager der neusten Generation) |
Auch bekannt als:
| • 32034-X-XL | |
Technische Basisdaten
| Breitenmaße: Innenring (B) mm 57,00 |
| EAN: 4054364513016 |
| Hersteller: FAG |
| Produkttyp: Kegelrollenlager einreihig |
| Synonym: 0839598660000 32034-X |
| Typenkennzeichnung: 32034-X-XL FAG |
| Anordnung: Standardausführung |
| Artikelumfang: komplettes Kegelrollenlager |
| Außendurchmesser: 260 mm |
| Breitenmaße: B 57 mm des Innenringes |
| Bohrungsdurchmesser: 170 mm |
| Breite: 57 mm |
| Breitenmaße: C 43 mm des Außenringes |
| Gewicht: 10500 Gramm |
| Grenzdrehzahl: 3.050 1/min |
| Herstellermaterialnummer: 016711920-0000 |
| Herstellungsland: Auf Anfrage |
| Innendurchmesser: 170 mm |
| Käfig: Stahlblechkäfig |
| Rollenreihen: einreihiges Lager |
| Breitenmaße: T 57 mm des Lagers |
| Temperaturbereich: -30 bis +120 °C |
| Toleranzklasse: Toleranzklasse P0/PN bzw. ABEC 1 |
| Zolltarifnummer: 8482 2000 |
Erweiterte technische Daten
| Außenmaße:(D) Zoll 10.2362 |
| Außenmaße:(D) mm 260,00 |
| Begrenzungsdrehzahl (n G) "3050.0000" |
| Breitenmaße:(B) Zoll 2.2441 |
| Breitenmaße:(B) mm 57,00 |
| ECLASS number 23-05-09-10 |
| ECLASS2 number 23-05-09-10 |
| Einzelgewicht in (kg): 10.5 |
| Grundstatische Tragzahl, radial (C 0r) "880000.0000" |
| Innenmaße:(d) Zoll 6.6929 |
| Innenmaße:(d) mm 170,00 |
| Medias beschreibung Kegelrollenlager 320, Hauptabmessungen nach DIN ISO 355 / DIN 720, zerlegbar, angestellt oder paarweise |
| Präzision Standardpräzision |
| Radial Dynamic Load Rating Cr (N) 600000 |
| Radial Static Load Rating C0r (N) 880000 |
| Thermische Drehzahlgrenze (n ϑr) "1690.0000" |
| X External Dimensions Matched To International Standards |
| XL Extra Life |
| Abstand Druckkegelspitze: 57 mm |
| Betriebstemperatur max.: 200 °C |
| Betriebstemperatur min.: -30 °C |
| Breite des Außenringes: 43 mm |
| Breite des Innenringes: 57 mm |
| Breite des Lagers: 57 mm |
| C 0r 880.000 N Statische Tragzahl, radial |
| C a min 10 mm Minimaler axialer Freiraum |
| C b min 14 mm Minimaler axialer Freiraum |
| C r 500.000 N Dynamische Tragzahl, radial |
| C ur 108.000 N Ermüdungsgrenzbelastung, radial |
| D 260 mm Außendurchmesser |
| D a max 248 mm Maximaler Durchmesser der Gehäuseschulter |
| D a min 230 mm Minimaler Durchmesser der Gehäuseschulter |
| D b min 249 mm Minimaler Durchmesser der Gehäuseschulter |
| Dynamische Tragzahl, radial: 600.000 N |
| Dynamischer Axiallastfaktor: 1,35 |
| Ermüdungsgrenzbelastung, radial: 122.000 N |
| Führungsborddurchmesser des Innenringes: 214,5 mm |
| Grenzwert für Fa/Fr für die Anwendbarkeit der versch. Werte der Faktoren X und Y: 0,44 |
| Maximaler Durchmesser der Gehäuseschulter: 248 mm |
| Maximaler Durchmesser der Wellenschulter: 187 mm |
| Maximaler Hohlkehlradius an der Welle: 3 mm |
| Minimaler Durchmesser der Wellenschulter: 182 mm |
| Minimaler Kantenabstand an der breiten Stirnseite des Außenringes: 2,5 mm |
| Minimaler Kantenabstand an der breiten Stirnseite des Innenringes: 3 mm |
| Minimaler axialer Freiraum: 10 mm |
| Minimaler axialer Freiraum: 14 mm |
| Statische Tragzahl, radial: 880.000 N |
| Statischer Axiallastfaktor: 0,74 |
| T max 200 °C Betriebstemperatur max. |
| T min -30 °C Betriebstemperatur min. |
| T4EC170 Vergleichsbezeichnung nach ISO 10317 und ISO 355 |
| Thermische Bezugsdrehzahl: 1.690 1/min |
| Vergleichsbezeichnung nach ISO 10317 und ISO 355: T4EC170 |
| Y 0 0,74 Statischer Axiallastfaktor |
| Y 1,35 Dynamischer Axiallastfaktor |
| a 57 mm Abstand Druckkegelspitze |
| d =1 216 mm Führungsborddurchmesser des Innenringes |
| d =170 mm Bohrungsdurchmesser |
| d =a max 187 mm Maximaler Durchmesser der Wellenschulter |
| d =b min 182 mm Minimaler Durchmesser der Wellenschulter |
| e 0,44 Grenzwert für Fa/Fr für die Anwendbarkeit der versch. Werte der Faktoren X und Y |
| n G 2.500 1/min Grenzdrehzahl |
| n ϑr 1.690 1/min Thermische Bezugsdrehzahl |
| r 1, 2 min 3 mm Minimaler Kantenabstand an der breiten Stirnseite des Innenringes |
| r 3, 4 min 2,5 mm Minimaler Kantenabstand an der breiten Stirnseite des Außenringes |
| r a max 3 mm Maximaler Hohlkehlradius an der Welle |
| r b max 2,5 mm Maximaler Hohlkehlradius am Gehäuse |
| ≈m 11,4 kg Einzelgewicht |
Herstellerinformationen
Die Produkte der Fabrikate INA und FAG werden seit 1949 beziehungsweise seit 1905 von der deutschstämmigen Schaeffler AG mit Sitz in Herzogenaurach produziert. INA seht als Abkürzung für „Industrie-Nadellager“, welche Zur Zeiten der Gründung von Georg Schaeffler erstmals entwickelt wurden. Das Kürzel FAG entstammt dem Titel, „Fischers automatische Gussstahlkugelfabrik“. Es ist der Titel eines ebenfalls deutschen Betriebes, der unter Friedrich Fischer zur Entwicklung der Wälzlager-Industrie beitrug. Das Unternehmen ist seit Ende des 20. Jahrhunderts Teil der Schaeffler Gruppe.
De volgende producten zijn variaties op het geselecteerde hoofdproduct.
| Aanwijzing | Fabrikant | Voorraad | Levertijd |
|---|---|---|---|
| 32034 X | SKF | 10 | Onmiddellijk beschikbaar |
| 32034 J | NAC | 4 | Onmiddellijk beschikbaar |
| 32034 XU | NTN | 8 | Onmiddellijk beschikbaar |
Please note our special shipping conditions for linear technology
Shipping conditions Germany
| Shipping method | Costs including VAT* | Delivery time & delivery | Last possible order time |
| Pick-up upon request | Free | By arrangement in 44797 Bochum | Monday - Friday until 2 pm |
| DHL Standard | €6.99 under €25 order value | Usually 1-2 working days | Monday - Friday until 4:30 pm |
| DHL Standard | €5.98 for orders over €25 | Usually 1-2 working days | Monday - Friday until 4:30 pm |
| DHL Standard | €3.99 for orders over €99 | Usually 1-2 working days | Monday - Friday until 4:30 pm |
| UPS Express Saver | €5.99 for orders over €99 | Usually next working day | Monday - Friday until 8 pm |
| UPS Express Saver | €9.49 for orders over €25 | Usually next working day | Monday - Friday until 8 pm |
| UPS Express Saver | €9.99 under €25 order value | Usually next working day | Monday - Friday until 8 pm |
| UPS Express | €19.90 | By 12 pm next working day | Monday - Friday until 4 pm |
| DHL Express | €32.10 | Next working day | Monday - Friday until 4 pm |
| UPS Weekend Express | On request | Delivery by 12 pm on Saturday | Friday until 7 pm |
* Each package has a total maximum weight of 29 kilograms. Shipping fees may be charged multiple times beyond this weight.
Conditions Austria, Poland, Czech Republic, Hungary, France, Belgium, Netherlands
| Shipping method | Costs including VAT* | Delivery time & delivery | Last possible order time |
| Pick-up upon request | Free | By arrangement in 44797 Bochum | Monday - Friday until 2 pm |
| DHL Standard | €10.99 under €25 order value | Usually 1-2 working days | Monday - Friday until 4:30 pm |
| UPS Express | €29.90 | By 12 pm next working day | Monday - Friday until 3 pm |
| DHL Express | €39.99 | Next working day | Monday - Friday until 3 pm |
* Each package has a total maximum weight of 29 kilograms. Shipping fees may be charged multiple times beyond this weight.
Courier delivery for same-day or next-day delivery
| Distance (as the crow flies - base postal code: 44797, Bochum) | Costs (Courier Express) |
| up to 50km | €55 |
| up to 80km | €80 |
| up to 120km | €115 |
| up to 180km | €165 |
| up to 240km | €195 |
| up to 300km | €235 |
| over 300km | On request |
Betaalmethoden
Onze betaalopties bij het bestellen in onze winkel. De gewenste methode wordt gevraagd na het opgeven van uw factuur- en afleveradres.
| Betaalmethode | Beschikbaarheid |
| Achteraf betalen | ✓ Voor bedrijven & consumenten |
| Klarna | ✓ Voor bedrijven & consumenten |
| Paypal | ✓ Voor bedrijven & consumenten |
| American Express | ✓ Voor bedrijven & consumenten |
| Visa | ✓ Voor bedrijven & consumenten |
| Mastercard | ✓ Voor bedrijven & consumenten |
Vergelijkingstabel van onze kogellager- en rollageraanduidingen
De lijst met omzettingsaanduidingen die op deze pagina wordt getoond, is bedoeld om u te helpen de meest voorkomende omzettingsaanduidingen van radiale lagers van verschillende fabrikanten onderling om te zetten. Als u in de onderstaande tabel het symbool "•" ziet, betekent dit dat de betreffende omzettingsaanduiding - indien beschikbaar - niet expliciet wordt vermeld door de fabrikant. Omzettingsaanduidingen met een koppelteken "–" worden niet geproduceerd.
| Kenmerk | FAG | NACHI | NKE | NSK | NTN | SKF | SNR | ZEN | ||
| Algemeen | 1 / 2 Afdekring(en) | Z / 2Z | Z(E) / ZZ(E) | Z / 2Z | Z / ZZ | Z / ZZ | Z / 2Z | Z / ZZ | Z / ZZ | |
| 1 / 2 Afdichtring(en) | RSR / 2RSR HRS / 2HRS |
NSL / 2NSL NSE(9) / 2NSE(9) |
RSR / 2RSR RS2 / 2RS2 |
DU / DDU | LU / LLU | RS1 / 2RS1 RSH / 2RSH |
E / EE | RS / 2RS | ||
| 1 / 2 Wrijvingsarme afdichting(en) | – | – | – | – | – | RSL / 2RSL | – | – | ||
| 1 / 2 Contactloze afdichting(en) | BRS / 2BRS | NKE(9) / 2NKE(9) | – | V / VV | LB / LLB | RZ / 2RZ | – | DU / 2DU | ||
| Verhoogde lagerspeling | C3 | C3 | C3 | C3 | C3 | C3 | J30 | C3 | ||
| Cilinderlagers | Kunststof kooi | TVP2 | G | TVP, TVP3 | T, T7 | T2 | P, PH | G15 | – | |
| Stalen kooi | –, (JP1) | J | • | W | J | J | G13, G28 | – | ||
| Messing kooi | M1, M1A | MY, M2 | M, M6, MA | M | L1 | MA, M, ML | M | – | ||
| Versterkte binnencostructie | E, EX | E | E | E | E | EC | E | – | ||
| Pendellagers | Kunststof kooi | TVPB | – | – | H | – | – | – | – | |
| Stalen kooi | • | • | CE, • | C, CD, EA, J | J | C(J), CC | A | – | ||
| Messing kooi | MA, M, MB | • | MB | CAM, M, MB | L1 | CA, CAC | M, MB | – | ||
| Smeerkanalen & -gaten | S, • | W33 | W33 | E4, W33 | D1 | W33 | B33 | – | ||
| Versterkte binnencostructie | E, E1 | EXQ | E | E, • | E | E | E | – | ||
| Trillingszeeflager uitvoering | T41A, T41D | V | SQ34 | U15VS, VB | UAVS1 | VA405, VA406 |
F800 | – | ||
| Pendelkogellagers | Kunststof kooi | (TV), TVH | G | TV | TNG | TNH | TN, TN9 | G14, G15 | TNH | |
| Stalen kooi | –, (•) | • | • | J, • | • | J, • | • | • | ||
| Messing kooi | M | – | – | M | M | M | M | – | ||
| Kegelrollagers (metrisch) | Gewijzigde binnencostructie | A | – | – | HR... | – | A | A, C, V | – | |
| Verhoogde drukhoek | B | – | B | C, D | C | B | B | – | ||
| ISO Buitenafmetingen | X | J | X | X | X, U | X | X | – | ||
| Groefkogellagers | Kunststof kooi | TVH | G | TV | TNG | T2 | TN9 | G14, G15 | T9H | |
| Hardweefselkooi | TB | – | TB | – | – | – | – | PEEK | ||
| Stalen kooi | • | • | • | • | J | • | • | • | ||
| Messing kooi | M, MA | M | M, MA | M | L1 | M, MA | MA, M, MB | M | ||
| Versterkte binnencostructie | B, C | – | – | – | – | E | A | – | ||
| Schuincontactkogellagers (eenrijig) | Drukhoek 30° | • | • | A | – | • | A | – | – | |
| Drukhoek 40° | B | B | B | B | B | B | B | B | ||
| Kunststof kooi | TVP | Y | TVP | T85 | T2 | P | G14, G15 | • | ||
| Stalen kooi | JP | • | J | W | J | J, F | – | – | ||
| Messing kooi | MP | M | MP | M, • | L1 | M | M, MB, MA | – | ||
| Universele uitvoering bij X en O | UA | U | CB | G | G | CB | G | – | ||
| Spelingvrij bij X en O | UO | – | – | – | – | – | – | – | ||
| Lichte voorspanning bij X en O | UL | – | GA | GL | GL | GA | – | – | ||
| Schuincontactkogellagers (tweerijig) | Drukhoek 25° | B | – | – | B | • | – | A | – | |
| Drukhoek 30° | BD | A | – | – | – | A | – | – | ||
| Drukhoek 32° | – | – | B | • | – | A | B | – | ||
| Drukhoek 35° | • | – | • | – | – | – | – | – | ||
| Drukhoek 40° | – | B | – | – | – | – | – | • | ||
| Drukhoek 45° + gedeelde IR | DA | – | D | – | – | D | – | – | ||
| Stalen kooi | • | • | • | J, • | • | J1, • | • | – | ||
| Kunststof kooi | TVH | – | TV | TNG | – | TN9 | G14, G15 | – | ||
| Messing kooi | M, MA | – | M | M | – | M, MA | M | – | ||
| Alle gegevens in deze omzettingslijst zijn zonder garantie. Bij twijfel kunt u contact opnemen met de fabrikant. | ||||||||||
Zijn de artikelen aangeboden door originele goederen?
Ja, al onze artikelen zijn originele goederen. Om dit te waarborgen, zijn onze producten onderworpen aan strikte invoercontroles. We kunnen dus de authenticiteit van alle artikelen garanderen. Bij het horen van hoeveelheden kan gebeuren dat items worden geleverd in de buitenverpakking of in lasverpakkingen. Als u de originele verpakking van de fabrikant nodig hebt, neem dan contact met ons op voordat u contact koopt.
Ik ben op zoek naar een artikel, maar ik vind het niet. Hoe kan ik hulp krijgen?
Neem contact op met onze klantenservice op klantenservice@motionparts.de. U bent van harte welkom om ons een foto te sturen van het te verkrijgen onderdeel of andere informatie. Zorg ervoor dat u op uw verzoek zoveel mogelijk informatie verstrekt.
Hoe snel krijg ik mijn goederen na het bestellen van de bestelling?
Dit hangt af van wanneer u de goederen bestelt en met welke bezorgservice ze moeten worden geleverd. Om u te helpen, helpt u nu om de lijn op het tabblad Verzending te verzenden. Deze geven informatie over wanneer u idealiter bestelt welke bezorgservice om uw goederen zo snel mogelijk te ontvangen.
Kan ik mijn goederen terugsturen?
Natuurlijk kunt u uw bestelling terugsturen. Particuliere klanten hebben recht op een wettelijke annuleringsperiode. U kunt de goederen hierin gratis terugsturen. Bovendien staan we ook meer rendementen toe als ze voldoen aan de voorwaarden van onze GTC -voorschriften.
Bedrijfsklanten kunnen ook hun artikelen terugsturen. We kunnen een versterkingskosten verhogen vanwege de vaak grote kosten.
Gedetailleerde informatie hierover is te vinden onder het menu -item Rechts van intrekking in de voettekst.
Er zijn niet genoeg producten op voorraad. Hoe kan een groter aantal?
U bent van harte welkom om contact met ons op te nemen. In de regel hebben we andere hoeveelheden in het magazijn of kunnen deze fabrikanten dichtbij komen.
Is er een volumekorting?
In feite geven we een volumekorting voor grotere bestellingen. Dit hangt af van het ordervolume van de bestelling en de volgorde van de geschiedenis in het verleden.
Kan ik ook items ophalen in Bochum?
In de regel geven we een pick -up. De laatste tijd hebben we deze service echter niet kunnen aanbieden vanwege ziekte en de pandemische situatie. Vraag deze service via onze service.
Hoe kan ik mijn MP -bonuspunten inwisselen? Welke premies kan ik ze verzilveren?
U kunt onze bonuspunten verzilveren tegen winkelartikelen of Amazon -items. We verwerven dit in het geval van aflossing voor u. Neem contact met ons op via onze klantenservice.
