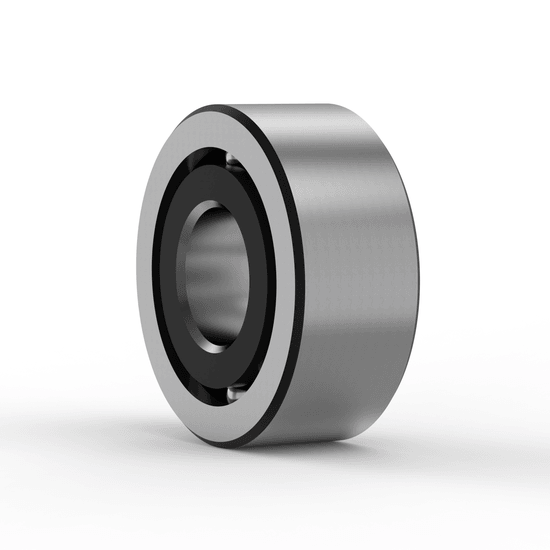

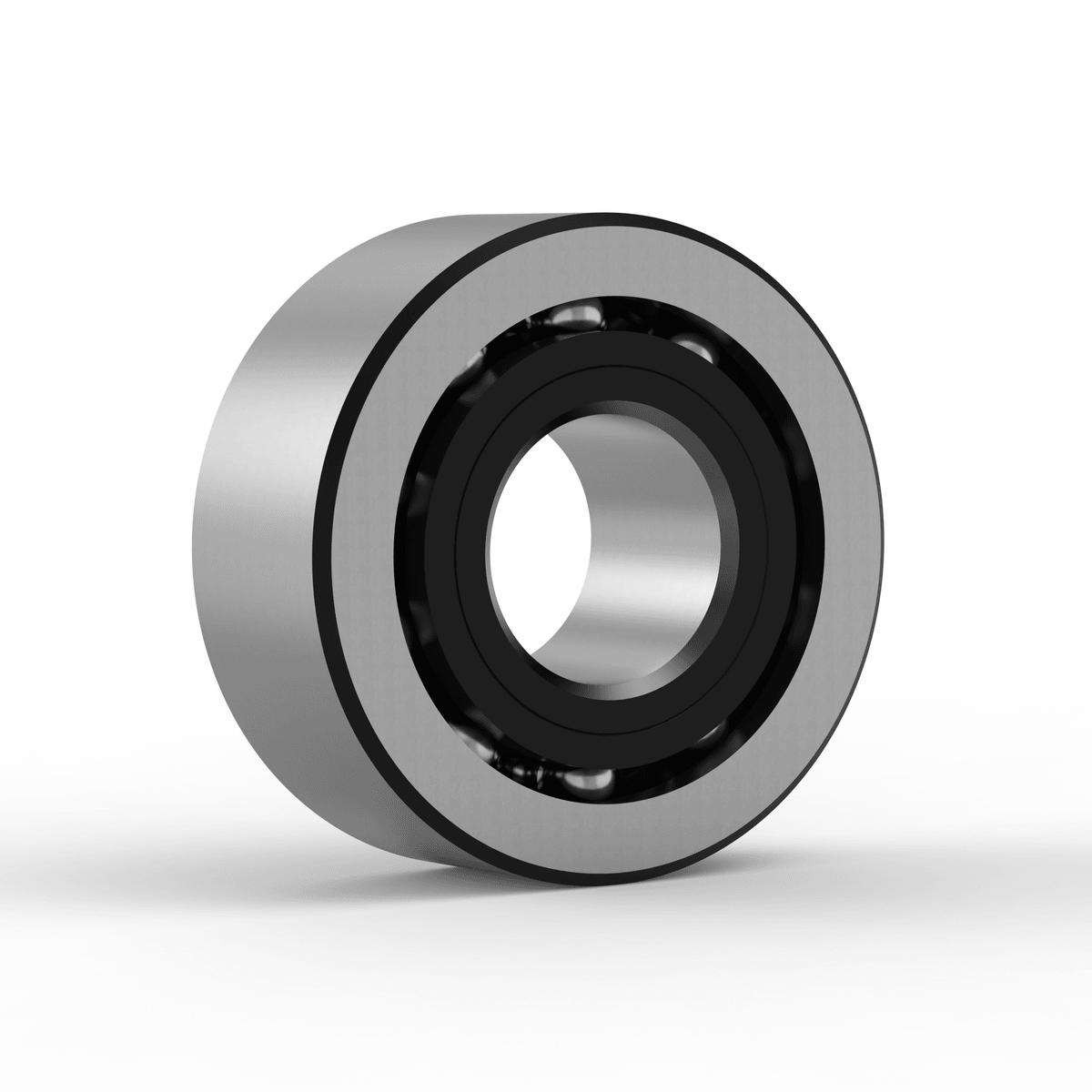

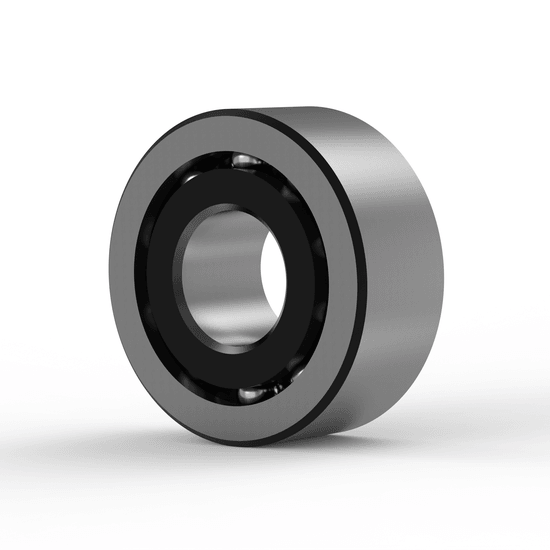

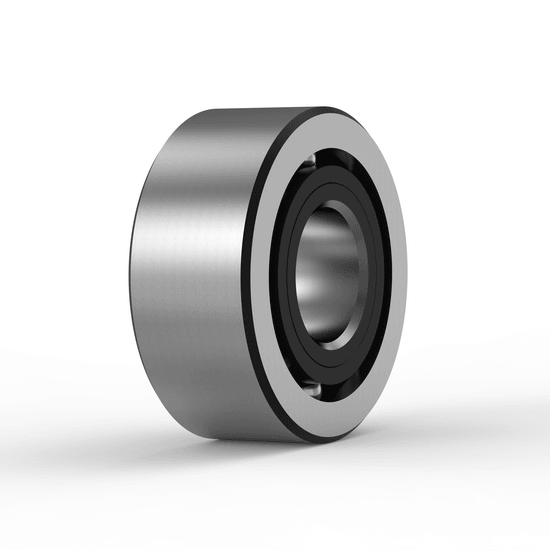

3220 A SKF
Hoekig contact kogellager von SKF
Frage zum Artikel?
100 x 180 x 60.3 mm (dxDxb)
| Menge | Rabatt | |
|---|---|---|
| 4 | min. 1% | |
| 9 | min. 2% | |
| 13 | min. 3% |
Nachsetzzeichen
| A = Keine EInfüllnuten |
Technische Basisdaten
| Abdichtung: Ohne |
| Anordnung: Standardausführung |
| Außendurchmesser: 180 mm |
| Außenring: ohne Flansch/Nut |
| Berechnungsfaktor: X: 0.63 |
| Berechnungsfaktor: Y0: 0.66 |
| Berechnungsfaktor: Y1: 0.78 |
| Berechnungsfaktor: Y2: 1.24 |
| Berechnungsfaktor: e: 0.8 |
| Berechnungsfaktor: kr0.06 |
| Breite: 60,300 mm |
| Dichtung: keine, offenes Lager |
| Druckwinkel: 30 Grad |
| EAN: 7316570044669 |
| Ermüdungsgrenzbelastung: 6 kN |
| Gewicht: 5500 Gramm |
| Grenzdrehzahl: 3 200 r/min |
| Herstellermaterialnummer: 37936 |
| Herstellungsland: Österreich |
| Innendurchmesser: 100 mm |
| Kugelreihen: zweireihiges Lager |
| Käfig: Stahlblechkäfig |
| Lagerluft: normale Radiallagerluft |
| Material: Standard-Wälzlagerstahl |
| Referenzdrehzahl: 3 800 r/min |
| Temperaturbereich: -20 bis +150 °C |
| Toleranzklasse: Toleranzklasse P0/PN bzw. ABEC 1 |
| Toleranzklasse: Toleranzklasse P6 bzw. ABEC 3 |
| Zolltarifnummer: 8482 1090 |
Erweiterte technische Daten
| 100 mm Bohrungsdurchmesser |
| 107 mm Abstand Druckpunkt(e) |
| 180 mm Außendurchmesser |
| 60.3 mm Breite |
| Anordnung des Berührungswinkels (zweireihiges Lager) O-Anordnung (O) |
| Anzahl der Reihen 2 |
| Außendurchmesser 180 mm |
| Axiale Lagerluft CN |
| Befestigungsfunktion, Lageraußenring Kein(e/r) |
| Berührungswinkel 30 ° |
| Beschichtung Ohne |
| Bohrungsdurchmesser 100 mm |
| Breite 60.3 mm |
| Dynamische Tragzahl 178 kN |
| Dynamische Tragzahl: 178 kN |
| Einzelgewicht 5.54 kg |
| Gewicht Lager: 6.1kg |
| Grenzdrehzahl 3 200 r/min |
| Kontakttyp Normaler Kontakt (Zwei-Punktkontakt) |
| Käfig Blech |
| Nachschmierfunktion Ohne |
| Passungsanordnung Kein(e) |
| Referenzdrehzahl 3 800 r/min |
| Ringtyp Ungeteilte Innen- und Außenringe |
| Schmierstoff Kein(e/r) |
| Statische Tragzahl 166 kN |
| Statische Tragzahl: 166 kN |
| UNSPSC-Code 31171531 |
| Universell zusammenpassbares Lager Kein(e) |
| Werkstoff, Lager Wälzlagerstahl |
| eClass-Code 23-05-08-03 |
| max.168 mm Durchmesser der Anlauffläche im Gehäuse |
| max.2 mm Rundungsradius |
| min.112 mm Durchmesser der Wellenanlauffläche |
| min.2.1 mm Kantenabstand Innenring |
| ≈126.55 mm Schulterdurchmesser Innenring |
| ≈161.05 mm Schulterdurchmesser Außenring |
Herstellerinformationen
SKF ist auch unter dem Namen VFK bekannt und ist mit einem weitreichenden Produkt- und Servicesortiment auf die Bereiche Wälzlager, Dichtungen, Schmierung, Mechatronik und die damit verbundene Dienstleistungen spezialisiert. SKF wurde 1907 in Schweden gegründet und beschäftigt circa 50.000 Mitarbeiter weltweit.
Please note our special shipping conditions for linear technology
Shipping conditions Germany
| Shipping method | Costs including VAT* | Delivery time & delivery | Last possible order time |
| Pick-up upon request | Free | By arrangement in 44797 Bochum | Monday - Friday until 2 pm |
| DHL Standard | €6.99 under €25 order value | Usually 1-2 working days | Monday - Friday until 4:30 pm |
| DHL Standard | €5.98 for orders over €25 | Usually 1-2 working days | Monday - Friday until 4:30 pm |
| DHL Standard | €3.99 for orders over €99 | Usually 1-2 working days | Monday - Friday until 4:30 pm |
| UPS Express Saver | €5.99 for orders over €99 | Usually next working day | Monday - Friday until 8 pm |
| UPS Express Saver | €9.49 for orders over €25 | Usually next working day | Monday - Friday until 8 pm |
| UPS Express Saver | €9.99 under €25 order value | Usually next working day | Monday - Friday until 8 pm |
| UPS Express | €19.90 | By 12 pm next working day | Monday - Friday until 4 pm |
| DHL Express | €32.10 | Next working day | Monday - Friday until 4 pm |
| UPS Weekend Express | On request | Delivery by 12 pm on Saturday | Friday until 7 pm |
* Each package has a total maximum weight of 29 kilograms. Shipping fees may be charged multiple times beyond this weight.
Conditions Austria, Poland, Czech Republic, Hungary, France, Belgium, Netherlands
| Shipping method | Costs including VAT* | Delivery time & delivery | Last possible order time |
| Pick-up upon request | Free | By arrangement in 44797 Bochum | Monday - Friday until 2 pm |
| DHL Standard | €10.99 under €25 order value | Usually 1-2 working days | Monday - Friday until 4:30 pm |
| UPS Express | €29.90 | By 12 pm next working day | Monday - Friday until 3 pm |
| DHL Express | €39.99 | Next working day | Monday - Friday until 3 pm |
* Each package has a total maximum weight of 29 kilograms. Shipping fees may be charged multiple times beyond this weight.
Courier delivery for same-day or next-day delivery
| Distance (as the crow flies - base postal code: 44797, Bochum) | Costs (Courier Express) |
| up to 50km | €55 |
| up to 80km | €80 |
| up to 120km | €115 |
| up to 180km | €165 |
| up to 240km | €195 |
| up to 300km | €235 |
| over 300km | On request |
Betaalmethoden
Onze betaalopties bij het bestellen in onze winkel. De gewenste methode wordt gevraagd na het opgeven van uw factuur- en afleveradres.
| Betaalmethode | Beschikbaarheid |
| Achteraf betalen | ✓ Voor bedrijven & consumenten |
| Klarna | ✓ Voor bedrijven & consumenten |
| Paypal | ✓ Voor bedrijven & consumenten |
| American Express | ✓ Voor bedrijven & consumenten |
| Visa | ✓ Voor bedrijven & consumenten |
| Mastercard | ✓ Voor bedrijven & consumenten |
Vergelijkingstabel van onze kogellager- en rollageraanduidingen
De lijst met omzettingsaanduidingen die op deze pagina wordt getoond, is bedoeld om u te helpen de meest voorkomende omzettingsaanduidingen van radiale lagers van verschillende fabrikanten onderling om te zetten. Als u in de onderstaande tabel het symbool "•" ziet, betekent dit dat de betreffende omzettingsaanduiding - indien beschikbaar - niet expliciet wordt vermeld door de fabrikant. Omzettingsaanduidingen met een koppelteken "–" worden niet geproduceerd.
| Kenmerk | FAG | NACHI | NKE | NSK | NTN | SKF | SNR | ZEN | ||
| Algemeen | 1 / 2 Afdekring(en) | Z / 2Z | Z(E) / ZZ(E) | Z / 2Z | Z / ZZ | Z / ZZ | Z / 2Z | Z / ZZ | Z / ZZ | |
| 1 / 2 Afdichtring(en) | RSR / 2RSR HRS / 2HRS |
NSL / 2NSL NSE(9) / 2NSE(9) |
RSR / 2RSR RS2 / 2RS2 |
DU / DDU | LU / LLU | RS1 / 2RS1 RSH / 2RSH |
E / EE | RS / 2RS | ||
| 1 / 2 Wrijvingsarme afdichting(en) | – | – | – | – | – | RSL / 2RSL | – | – | ||
| 1 / 2 Contactloze afdichting(en) | BRS / 2BRS | NKE(9) / 2NKE(9) | – | V / VV | LB / LLB | RZ / 2RZ | – | DU / 2DU | ||
| Verhoogde lagerspeling | C3 | C3 | C3 | C3 | C3 | C3 | J30 | C3 | ||
| Cilinderlagers | Kunststof kooi | TVP2 | G | TVP, TVP3 | T, T7 | T2 | P, PH | G15 | – | |
| Stalen kooi | –, (JP1) | J | • | W | J | J | G13, G28 | – | ||
| Messing kooi | M1, M1A | MY, M2 | M, M6, MA | M | L1 | MA, M, ML | M | – | ||
| Versterkte binnencostructie | E, EX | E | E | E | E | EC | E | – | ||
| Pendellagers | Kunststof kooi | TVPB | – | – | H | – | – | – | – | |
| Stalen kooi | • | • | CE, • | C, CD, EA, J | J | C(J), CC | A | – | ||
| Messing kooi | MA, M, MB | • | MB | CAM, M, MB | L1 | CA, CAC | M, MB | – | ||
| Smeerkanalen & -gaten | S, • | W33 | W33 | E4, W33 | D1 | W33 | B33 | – | ||
| Versterkte binnencostructie | E, E1 | EXQ | E | E, • | E | E | E | – | ||
| Trillingszeeflager uitvoering | T41A, T41D | V | SQ34 | U15VS, VB | UAVS1 | VA405, VA406 |
F800 | – | ||
| Pendelkogellagers | Kunststof kooi | (TV), TVH | G | TV | TNG | TNH | TN, TN9 | G14, G15 | TNH | |
| Stalen kooi | –, (•) | • | • | J, • | • | J, • | • | • | ||
| Messing kooi | M | – | – | M | M | M | M | – | ||
| Kegelrollagers (metrisch) | Gewijzigde binnencostructie | A | – | – | HR... | – | A | A, C, V | – | |
| Verhoogde drukhoek | B | – | B | C, D | C | B | B | – | ||
| ISO Buitenafmetingen | X | J | X | X | X, U | X | X | – | ||
| Groefkogellagers | Kunststof kooi | TVH | G | TV | TNG | T2 | TN9 | G14, G15 | T9H | |
| Hardweefselkooi | TB | – | TB | – | – | – | – | PEEK | ||
| Stalen kooi | • | • | • | • | J | • | • | • | ||
| Messing kooi | M, MA | M | M, MA | M | L1 | M, MA | MA, M, MB | M | ||
| Versterkte binnencostructie | B, C | – | – | – | – | E | A | – | ||
| Schuincontactkogellagers (eenrijig) | Drukhoek 30° | • | • | A | – | • | A | – | – | |
| Drukhoek 40° | B | B | B | B | B | B | B | B | ||
| Kunststof kooi | TVP | Y | TVP | T85 | T2 | P | G14, G15 | • | ||
| Stalen kooi | JP | • | J | W | J | J, F | – | – | ||
| Messing kooi | MP | M | MP | M, • | L1 | M | M, MB, MA | – | ||
| Universele uitvoering bij X en O | UA | U | CB | G | G | CB | G | – | ||
| Spelingvrij bij X en O | UO | – | – | – | – | – | – | – | ||
| Lichte voorspanning bij X en O | UL | – | GA | GL | GL | GA | – | – | ||
| Schuincontactkogellagers (tweerijig) | Drukhoek 25° | B | – | – | B | • | – | A | – | |
| Drukhoek 30° | BD | A | – | – | – | A | – | – | ||
| Drukhoek 32° | – | – | B | • | – | A | B | – | ||
| Drukhoek 35° | • | – | • | – | – | – | – | – | ||
| Drukhoek 40° | – | B | – | – | – | – | – | • | ||
| Drukhoek 45° + gedeelde IR | DA | – | D | – | – | D | – | – | ||
| Stalen kooi | • | • | • | J, • | • | J1, • | • | – | ||
| Kunststof kooi | TVH | – | TV | TNG | – | TN9 | G14, G15 | – | ||
| Messing kooi | M, MA | – | M | M | – | M, MA | M | – | ||
| Alle gegevens in deze omzettingslijst zijn zonder garantie. Bij twijfel kunt u contact opnemen met de fabrikant. | ||||||||||
