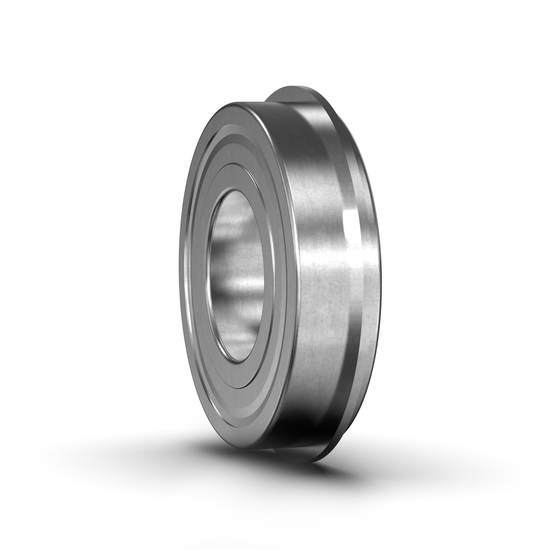

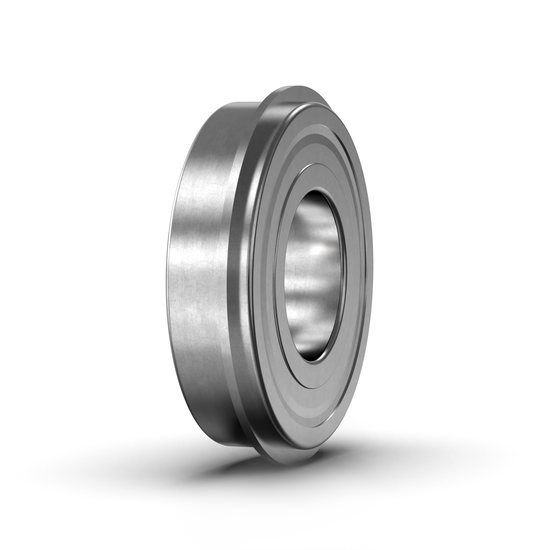

6209ZZNR/5K NTN
Diepgroefkogellager von NTN
Frage zum Artikel?
45 x 85 x 19 mm (dxDxb)
| Menge | Rabatt | |
|---|---|---|
| 60 | min. 1% | |
| 119 | min. 2% | |
| 179 | min. 3% |
Nachsetzzeichen
| /5K = Fett Multemp SRL |
| NR = Nut und Sicherrungsring im Außenring |
| ZZ = Deckscheiben beidseitig |
Technische Basisdaten
| Außendurchmesser: 85 mm |
| Außenring: Ringnut mit Sprengring im Außenring |
| Breitenmaße: B - des Lagers/Innenrings 19 mm |
| Bohrung: zylindrische Bohrung |
| Breite: 19 mm |
| Dichtung: beidseitige Abdeckung |
| EAN: 4547359796384 |
| Gewicht: 398 Gramm |
| Hersteller: NTN |
| Herstellungsland: Japan |
| Innendurchmesser: 45 mm |
| Kugelreihen: einreihiges Lager |
| Käfig: Stahlblechkäfig |
| Lagerluft: normale Radiallagerluft |
| Masse: 0,398 kg |
| Material: Standard-Wälzlagerstahl |
| Stromisolierung: keine |
| Temperaturbereich: -20 bis +120 °C |
| Toleranzklasse: Toleranzklasse P0/PN bzw. ABEC 1 |
| Zolltarifnummer: 8482 1090 |
| Breitenmaße: b max - Maximale der Nut 2,2 mm |
Erweiterte technische Daten
| C - Dynamische Tragzahl 36 kN |
| C0 - Statische Tragzahl 20,4 kN |
| Ca max - Maximale Position des Gehäuseabsatzes 4,98 mm |
| Ca min - Minimale Position des Gehäuseabsatzes 4,67 mm |
| Cu - Ermüdungsgrenzbelastung 1,6 kN |
| D - Außendurchmesser 85 mm |
| D3 - Maximaler Nutgrunddurchmesser 81,81 mm |
| D4 max - Maximaler Außendurchmesser bei montiertem Sprengring 91,6 mm |
| Da max - Maximaler Schulterdurchmesser AR 78,5 mm |
| Db min - Min. Durchmesser des Gehäuseabsatzes im Bereich des Sprengrings 93 mm |
| Material der Wälzkörper: Standard-Wälzlagerstahl |
| Nlim - Grenzdrehzahl mit Fettschmierung: 7800 tr/min |
| Radiallagerluftklasse CN |
| Referenz des Sicherungsringes R85 |
| Tmax - Max Betriebstemperatur 150 °C |
| Tmin - Min Betriebstemperatur -40 °C |
| a max - Maximale Position der Nut 3,28 mm |
| a min - Min-Position Nut 3,07 mm |
| b min - Min-Nutbreite 1,9 mm |
| d =- Innendurchmesser 45 mm |
| da min - Minimaler Schulterdurchmesser IR 51,5 mm |
| f - Dicke des Sprengrings 1,7 mm |
| f0 - Koeffizient 14.1 |
| r0 max - Maximaler Radius der Sprengringnut 0,6 mm |
| rNa max - Maximaler Hohlkehlradius am Gehäuseabsatz 0,5 mm |
| rNs - Minimaler Rundungsradius 0,5 mm |
| ra max - Maximaler Rundungsradius von Welle und Gehäuse 1 mm |
| rs - Minimaler Rundungsradius 1,1 mm |
Herstellerinformationen
NTN SNR EUROPE baut, entwirft und stellt seine Produkte selbst her. NTN sowie auch SNR setzen in verschiedenen Bereichen der Industrie neue Maßstäbe. Angefangen bei der Entwicklung bietet NTN SNR Europe ein äußerst breit orientiertes Portfolio an Produkten und Dienstleistungen, die darauf abzielen die kundenseitige Nutzung und Anwendung seitens der Kunden so effizient wie möglich zu gestalten.
