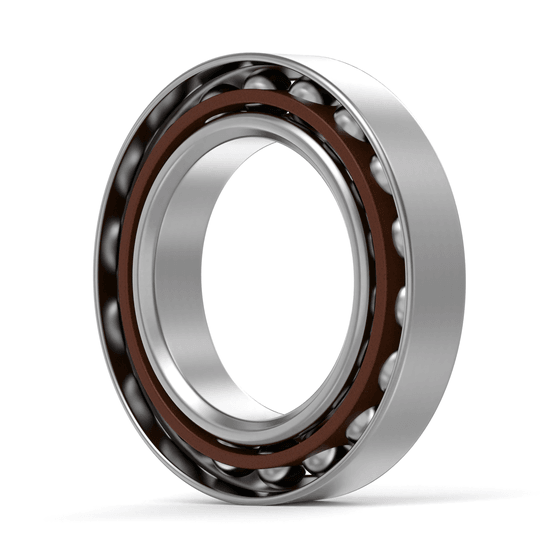

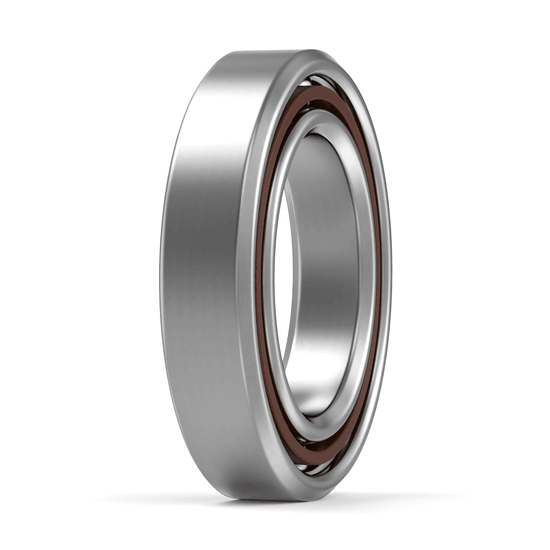

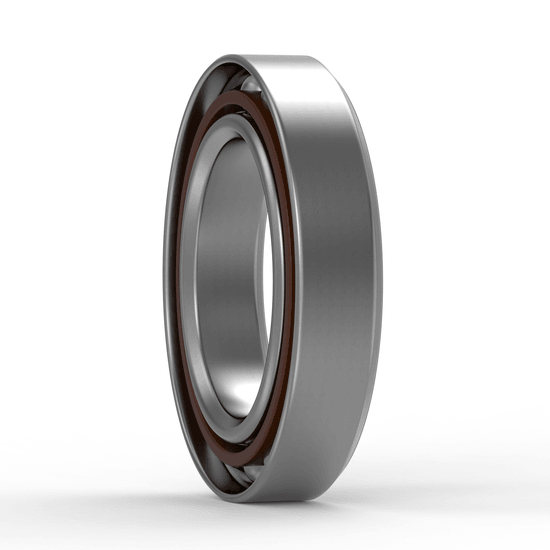

B7017-C-T-P4S-UL FAG
Spindellager von FAG
Frage zum Artikel?
85 x 130 x 22 mm (dxDxb)
| Menge | Rabatt | |
|---|---|---|
| 5 | min. 1% | |
| 10 | min. 2% | |
| 15 | min. 3% |
Nachsetzzeichen
| C = Druckwinkel 15° |
| UL = leichte Vorspannung |
| P4S = Toleranzklasse P4S, FAG-Standard besser als P4 bis DIN 629 |
| T = Laminierter Stoffkäfig |
Technische Basisdaten
| Abdichtung: Keine Abdichtung |
| EAN: 4012801210119 |
| Hersteller: FAG |
| Produkttyp: Schrägkugellager |
| Schmierung: Standard-Schmierstoff |
| Synonym: 0191520000000 7017CDGA/P4A |
| Typenkennzeichnung: B7017-C-T-P4S-UL FAG |
| Anordnung: einzelnes Universallager |
| Außendurchmesser: 130 mm |
| Bohrungsdurchmesser: 85 mm |
| Breite: 22 mm |
| Dichtung: keine, offenes Lager |
| Druckwinkel: 15 Grad |
| Druckwinkel: 15 ° |
| Gewicht: 890 Gramm |
| Herstellermaterialnummer: 019152000-0000 |
| Herstellungsland: Deutschland |
| Innendurchmesser: 85 mm |
| Kugelreihen: einreihiges Lager |
| Käfig: Polyamidkäfig |
| Material: Standard-Wälzlagerstahl |
| Schmierbohrung: ohne Schmierbohrung |
| Schmierung: konserviert |
| Temperaturbereich: -30 bis +100 °C |
| Toleranzklasse: Maßgenauigkeit P4/ABEC 7, Laufgenauigkeit P2/ABEC 9 |
| Vorspannung: leichte Vorspannung |
| Zolltarifnummer: 8482 1090 |
Erweiterte technische Daten
| Außenmaße:(D) Zoll 5.1181 |
| Außenmaße:(D) mm 130,00 |
| Axialluft/Vorspannung UL – Universaldesign für Montage als Paar, Lagerpaar mit leichter Vorspannung in O- und X-Anordnung |
| Begrenzungsdrehzahl für SchmierstoffSchmierung: (n G Fett) "11000.0000" |
| Begrenzungsdrehzahl für ÖlSchmierung: (n G Öl) "16000.0000" |
| Breitenmaße:(B) Zoll 0.8661 |
| Breitenmaße:(B) mm 22,00 |
| Breitenmaße:(b) mm 22,00 |
| C 15° Contact Angle |
| Druckwinkel 15 Grad |
| ECLASS number 23-05-08-03 |
| ECLASS2 number 23-05-08-03 |
| Einzelgewicht in (kg): 0.88 |
| Grundstatische Tragzahl, radial (C 0r) "43500.0000" |
| Innenmaße:(d) Zoll 3.3465 |
| Innenmaße:(d) mm 85,00 |
| Käfigtyp TB – Hartfaserkäfig |
| Medias beschreibung Spindellager B70..-C, angestellt, paar- oder satzweise, Druckwinkel a = 15°, eingeengte Toleranzen |
| P4S Boundary Dimensions ISO 4, Abec-7, Running Accuracy ISO 2, Abec-9 |
| Paarung G – Universelle Paarung |
| Präzision P4S Präzision (Höher als P4) |
| Radial Dynamic Load Rating Cr (N) 66000 |
| Radial Static Load Rating C0r (N) 43500 |
| T Textile Laminated Phenolic Resin, Outer Ring Guided. The Cage Is Suitable For Long-Term Operation At Temperatures Up To 100°C |
| UL Single Bearing, Universal, Light Preload |
| Abhebekraft leicht: 1.132 N |
| Abhebekraft mittel: 3.942 N |
| Abhebekraft schwer: 8.434 N |
| Abstand Druckkegelspitze: 25,4 mm |
| Anlagedurchmesser Wellenschulter Passung: h12 |
| Anlagedurchmesser Wellenschulter: 93 mm |
| Anlagedurchmesser des Außenringes Passung: H12 |
| Anlagedurchmesser des Außenringes: 122 mm |
| Axiale Steifigkeit leicht: 89,7 N/µm |
| Axiale Steifigkeit mittel: 152 N/µm |
| Axiale Steifigkeit schwer: 217 N/µm |
| B 22 mm Breitenmaße: |
| Betriebstemperatur max.: 100 °C |
| Betriebstemperatur min.: -30 °C |
| C 0r 43.500 N Statische Tragzahl, radial |
| C r 66.000 N Dynamische Tragzahl, radial |
| C ur 4.450 N Ermüdungsgrenzbelastung, radial |
| D 130 mm Außendurchmesser |
| D a 122 mm Anlagedurchmesser des Außenringes |
| D a H12 Anlagedurchmesser des Außenringes Passung |
| Dynamische Tragzahl, radial: 66.000 N |
| E tk max 103,8 mm Maximaler Einspritzteilkreis |
| E tk min 99 mm Minimaler Einspritzteilkreis |
| E tk1 max 103,8 mm Maximaler Einspritzteilkreis |
| E tk1 min 99 mm Minimaler Einspritzteilkreis |
| Ermüdungsgrenzbelastung, radial: 4.450 N |
| F V H 2.368 N Vorspannkraft schwer |
| F V L 367 N Vorspannkraft leicht |
| F V M 1.183 N Vorspannkraft mittel |
| Grenzdrehzahl für Fettschmierung: 11.000 1/min |
| Grenzdrehzahl für Öl-Schmierung: 16.000 1/min |
| K aE H 8.434 N Abhebekraft schwer |
| K aE L 1.132 N Abhebekraft leicht |
| K aE M 3.942 N Abhebekraft mittel |
| Material der Wälzkörper: Standard-Wälzlagerstahl |
| Maximaler Einspritzteilkreis: 103,8 mm |
| Maximaler Freistichradius: 0,6 mm |
| Maximaler Freistichradius: 1 mm |
| Minimaler Einspritzteilkreis: 99 mm |
| Minimaler Kantenabstand: 1,1 mm |
| Statische Tragzahl, radial: 43.500 N |
| T max 100 °C Betriebstemperatur max. |
| T min -30 °C Betriebstemperatur min. |
| Vorspannkraft leicht: 367 N |
| Vorspannkraft mittel: 1.183 N |
| Vorspannkraft schwer: 2.368 N |
| a 25,4 mm Abstand Druckkegelspitze |
| c a H 217 N/µm Axiale Steifigkeit schwer |
| c a L 89,7 N/µm Axiale Steifigkeit leicht |
| c a M 152 N/µm Axiale Steifigkeit mittel |
| d =85 mm Bohrungsdurchmesser |
| d =a 93 mm Anlagedurchmesser Wellenschulter |
| d =a h12 Anlagedurchmesser Wellenschulter Passung |
| n G Grease 11.000 1/min Grenzdrehzahl für Fettschmierung |
| n G Oil 16.000 1/min Grenzdrehzahl für Öl-Schmierung |
| r 1 min 1,1 mm Minimaler Kantenabstand |
| r a max 1 mm Maximaler Freistichradius |
| r a1 max 0,6 mm Maximaler Freistichradius |
| r min 1,1 mm Minimaler Kantenabstand |
| α 15 ° Druckwinkel |
| ≈m 0,892 kg Einzelgewicht |
Herstellerinformationen
Die Produkte der Fabrikate INA und FAG werden seit 1949 beziehungsweise seit 1905 von der deutschstämmigen Schaeffler AG mit Sitz in Herzogenaurach produziert. INA seht als Abkürzung für „Industrie-Nadellager“, welche Zur Zeiten der Gründung von Georg Schaeffler erstmals entwickelt wurden. Das Kürzel FAG entstammt dem Titel, „Fischers automatische Gussstahlkugelfabrik“. Es ist der Titel eines ebenfalls deutschen Betriebes, der unter Friedrich Fischer zur Entwicklung der Wälzlager-Industrie beitrug. Das Unternehmen ist seit Ende des 20. Jahrhunderts Teil der Schaeffler Gruppe.
