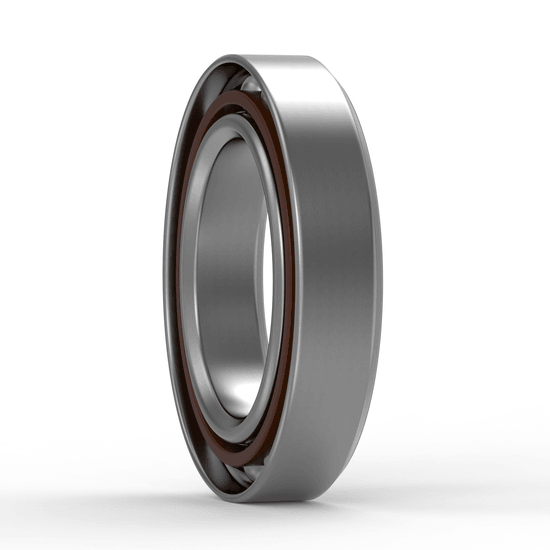

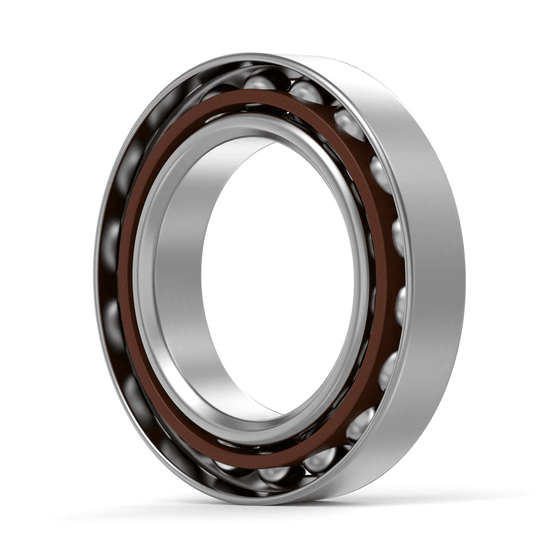

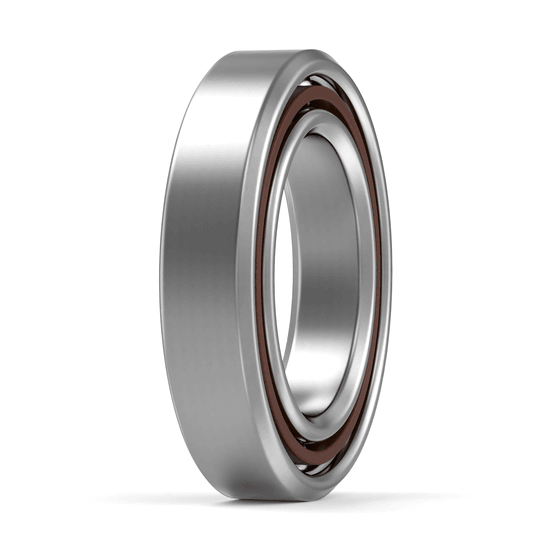

B71901-C-T-P4S-UL FAG
Spindellager von FAG
Frage zum Artikel?
12 x 24 x 6 mm (dxDxb)
| Menge | Rabatt | |
|---|---|---|
| 20 | min. 1% | |
| 40 | min. 2% | |
| 59 | min. 3% |
Nachsetzzeichen
| C = Druckwinkel 15° |
| UL = leichte Vorspannung |
| P4S = Toleranzklasse P4S, FAG-Standard besser als P4 bis DIN 629 |
| T = Laminierter Stoffkäfig |
Technische Basisdaten
| Abdichtung: Keine Abdichtung |
| EAN: 4012801167543 |
| Hersteller: FAG |
| Produkttyp: Schrägkugellager |
| Schmierung: Standard-Schmierstoff |
| Synonym: 0191533170000 71901CDGA/P4A |
| Typenkennzeichnung: B71901-C-T-P4S-UL FAG |
| Anordnung: einzelnes Universallager |
| Außendurchmesser: 24 mm |
| Bohrungsdurchmesser: 12 mm |
| Breite: 6 mm |
| Dichtung: keine, offenes Lager |
| Druckwinkel: 15 Grad |
| Druckwinkel: 15 ° |
| Gewicht: 10 Gramm |
| Herstellermaterialnummer: 019153317-0000 |
| Herstellungsland: Vereinigtes Königreich |
| Innendurchmesser: 12 mm |
| Kugelreihen: einreihiges Lager |
| Käfig: Polyamidkäfig |
| Material: Standard-Wälzlagerstahl |
| Schmierbohrung: ohne Schmierbohrung |
| Schmierung: konserviert |
| Temperaturbereich: -30 bis +100 °C |
| Toleranzklasse: Maßgenauigkeit P4/ABEC 7, Laufgenauigkeit P2/ABEC 9 |
| Vorspannung: leichte Vorspannung |
| Zolltarifnummer: 8482 1010 |
Erweiterte technische Daten
| Außenmaße:(D) Zoll 0.9449 |
| Außenmaße:(D) mm 24,00 |
| Axialluft/Vorspannung UL – Universaldesign für Montage als Paar, Lagerpaar mit leichter Vorspannung in O- und X-Anordnung |
| Begrenzungsdrehzahl für SchmierstoffSchmierung: (n G Fett) "67000.0000" |
| Begrenzungsdrehzahl für ÖlSchmierung: (n G Öl) "100000.0000" |
| Breitenmaße:(B) Zoll 0.2362 |
| Breitenmaße:(B) mm 6,00 |
| Breitenmaße:(b) mm 6,00 |
| C 15° Contact Angle |
| Druckwinkel 15 Grad |
| ECLASS number 23-05-08-03 |
| ECLASS2 number 23-05-08-03 |
| Einzelgewicht in (kg): 0.01 |
| Grundstatische Tragzahl, radial (C 0r) "1310.0000" |
| Innenmaße:(d) Zoll 0.4724 |
| Innenmaße:(d) mm 12,00 |
| Käfigtyp TB – Hartfaserkäfig |
| Medias beschreibung Spindellager B719..-C, angestellt, paar- oder satzweise, Druckwinkel a = 15°, eingeengte Toleranzen |
| P4S Boundary Dimensions ISO 4, Abec-7, Running Accuracy ISO 2, Abec-9 |
| Paarung G – Universelle Paarung |
| Präzision P4S Präzision (Höher als P4) |
| Radial Dynamic Load Rating Cr (N) 3400 |
| Radial Static Load Rating C0r (N) 1310 |
| T Textile Laminated Phenolic Resin, Outer Ring Guided. The Cage Is Suitable For Long-Term Operation At Temperatures Up To 100°C |
| UL Single Bearing, Universal, Light Preload |
| Abhebekraft leicht: 34 N |
| Abhebekraft mittel: 155 N |
| Abhebekraft schwer: 355 N |
| Abstand Druckkegelspitze: 5,4 mm |
| Anlagedurchmesser Wellenschulter Passung: h12 |
| Anlagedurchmesser Wellenschulter: 15 mm |
| Anlagedurchmesser des Außenringes Passung: H12 |
| Anlagedurchmesser des Außenringes: 21,5 mm |
| Axiale Steifigkeit leicht: 12,6 N/µm |
| Axiale Steifigkeit mittel: 24,1 N/µm |
| Axiale Steifigkeit schwer: 35,7 N/µm |
| B 6 mm Breitenmaße: |
| Betriebstemperatur max.: 100 °C |
| Betriebstemperatur min.: -30 °C |
| C 0r 1.310 N Statische Tragzahl, radial |
| C r 3.400 N Dynamische Tragzahl, radial |
| C ur 139 N Ermüdungsgrenzbelastung, radial |
| D 24 mm Außendurchmesser |
| D a 21,5 mm Anlagedurchmesser des Außenringes |
| D a H12 Anlagedurchmesser des Außenringes Passung |
| Dynamische Tragzahl, radial: 3.400 N |
| E tk max 17,2 mm Maximaler Einspritzteilkreis |
| E tk min 16,4 mm Minimaler Einspritzteilkreis |
| E tk1 max 17,2 mm Maximaler Einspritzteilkreis |
| E tk1 min 16,4 mm Minimaler Einspritzteilkreis |
| Ermüdungsgrenzbelastung, radial: 139 N |
| F V H 97 N Vorspannkraft schwer |
| F V L 11 N Vorspannkraft leicht |
| F V M 46 N Vorspannkraft mittel |
| Grenzdrehzahl für Fettschmierung: 67.000 1/min |
| Grenzdrehzahl für Öl-Schmierung: 100.000 1/min |
| K aE H 355 N Abhebekraft schwer |
| K aE L 34 N Abhebekraft leicht |
| K aE M 155 N Abhebekraft mittel |
| Material der Wälzkörper: Standard-Wälzlagerstahl |
| Maximaler Einspritzteilkreis: 17,2 mm |
| Maximaler Freistichradius: 0,1 mm |
| Maximaler Freistichradius: 0,3 mm |
| Minimaler Einspritzteilkreis: 16,4 mm |
| Minimaler Kantenabstand: 0,3 mm |
| Statische Tragzahl, radial: 1.310 N |
| T max 100 °C Betriebstemperatur max. |
| T min -30 °C Betriebstemperatur min. |
| Vorspannkraft leicht: 11 N |
| Vorspannkraft mittel: 46 N |
| Vorspannkraft schwer: 97 N |
| a 5,4 mm Abstand Druckkegelspitze |
| c a H 35,7 N/µm Axiale Steifigkeit schwer |
| c a L 12,6 N/µm Axiale Steifigkeit leicht |
| c a M 24,1 N/µm Axiale Steifigkeit mittel |
| d =12 mm Bohrungsdurchmesser |
| d =a 15 mm Anlagedurchmesser Wellenschulter |
| d =a h12 Anlagedurchmesser Wellenschulter Passung |
| n G Grease 67.000 1/min Grenzdrehzahl für Fettschmierung |
| n G Oil 100.000 1/min Grenzdrehzahl für Öl-Schmierung |
| r 1 min 0,3 mm Minimaler Kantenabstand |
| r a max 0,3 mm Maximaler Freistichradius |
| r a1 max 0,1 mm Maximaler Freistichradius |
| r min 0,3 mm Minimaler Kantenabstand |
| α 15 ° Druckwinkel |
| ≈m 20 g Einzelgewicht |
