NU228-E-XL-M1 FAG

747,63€ incl. btw 617,88€ excl. BTW

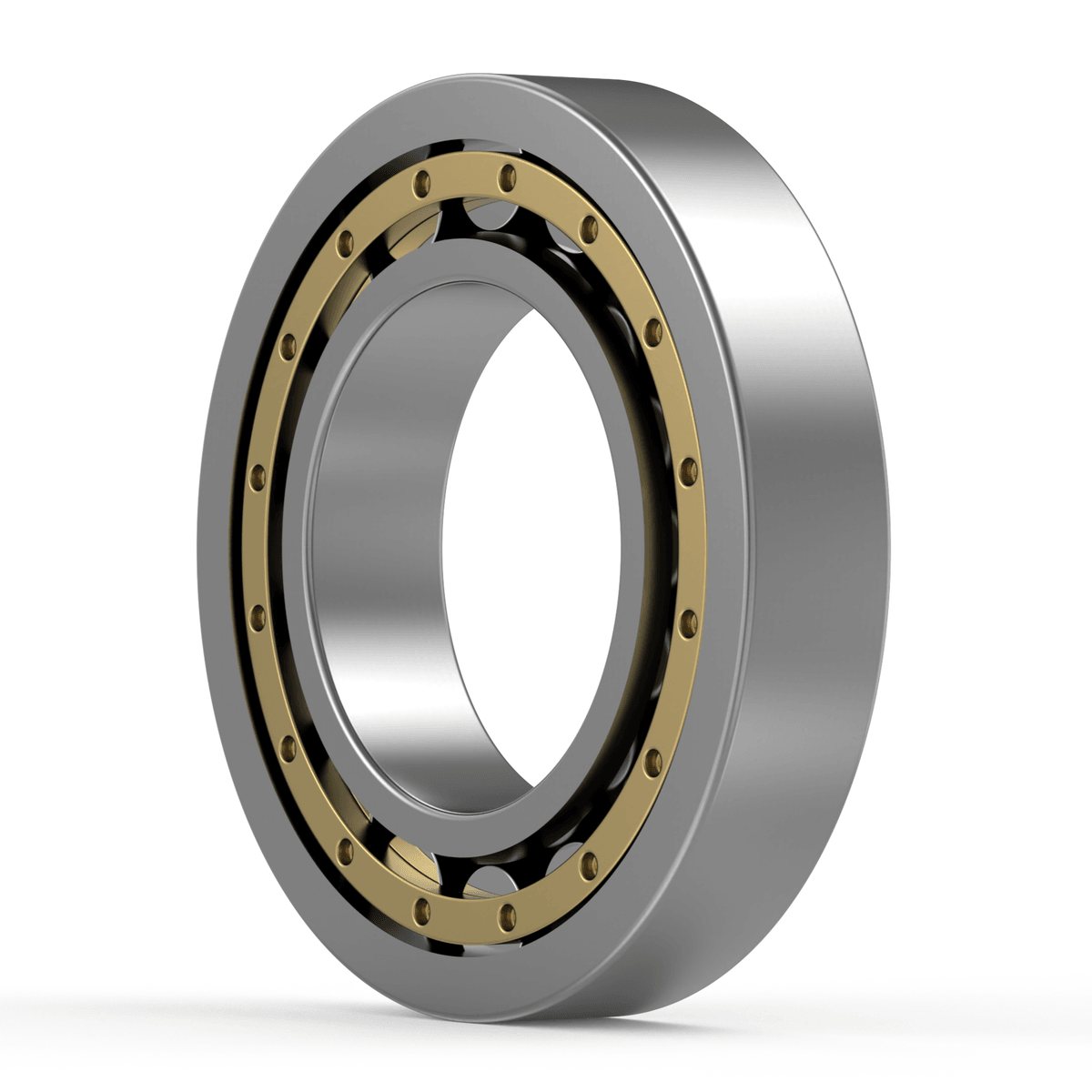

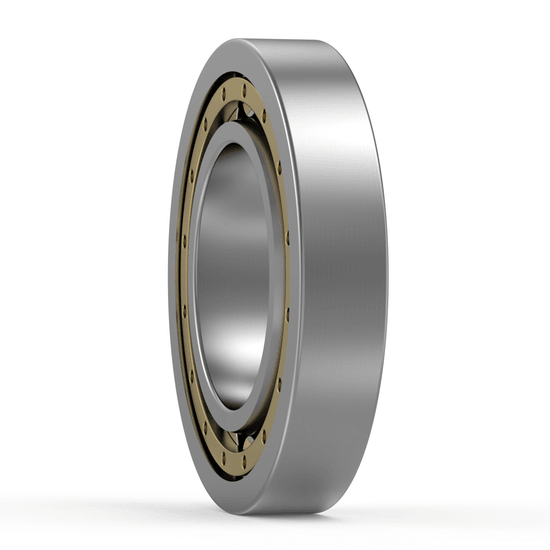

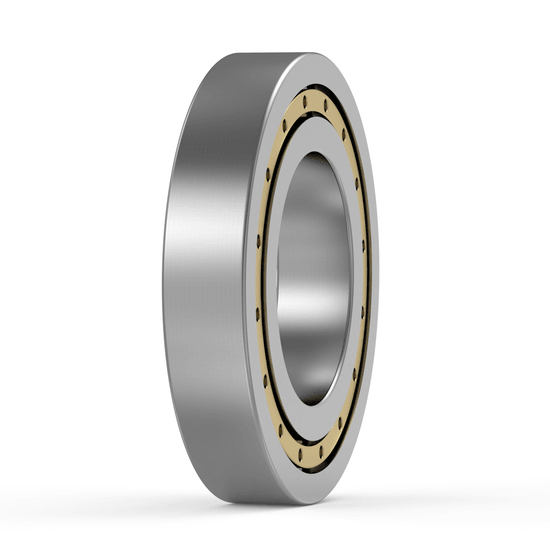

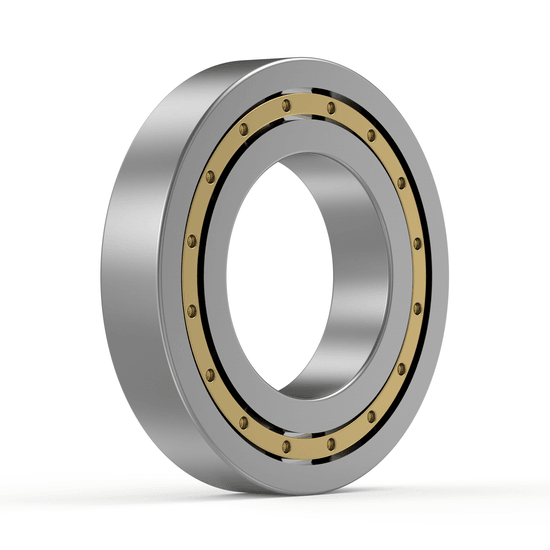

NU228-E-XL-M1 FAG

Cilinderrollager von FAG

Frage zum Artikel?

140 x 250 x 42 mm (dxDxb)

747,63€ incl. btw 617,88€ excl. BTW
Menge Rabatt
3 min. 1%
5 min. 2%
8 min. 3%

Nachsetzzeichen


E = verstärkte Innenkonstruktion
M1 = Messingkäfig
XL = X-Life (Lager der neusten Generation)

Auch bekannt als:

• NU228-E-XL-M1

NU228-E-XL-M1 FAG

747,63€ incl. btw 617,88€ excl. BTW

64 Artikel uit voorraad. Meer op aanvraag. Levertijd 1 werkdag.

Verzending op werkdagen dezelfde dag bij bestelling vóór 17.00 uur met DHL & vóór 20.00 uur met UPS.

SSL winkel gecodeerd.

Kauf auf Rechnung

SOFORT Visa Mastercard American Express PayPal
Productgegevens Fabrikant info Varianten Verzending Betaling Achtervoegsel CAD FAQ

Technische Basisdaten

Abdichtung: Keine Abdichtung
EAN: 4012801234160
Hersteller: FAG
Produkttyp: Zylinderrollenlager einreihig
Synonym: 0167389340000 NU228ECM NU228-E-M1
Typenkennzeichnung: NU228-E-XL-M1 FAG
Außendurchmesser: 250 mm
Außenring: ohne Nut/Schmierbohrung
Bauform: Loslager, Innenring beidseitig herausnehmbar
Bezugsdrehzahl: 2.600 1/min
Bohrung: zylindrische Bohrung
Bohrungsdurchmesser: 140 mm
Breite: 42 mm
Dichtung: keine, offenes Lager
Gewicht: 9500 Gramm
Grenzdrehzahl: 4.900 1/min
Herstellermaterialnummer: 016738934-0000
Herstellungsland: Deutschland
Innendurchmesser: 140 mm
Käfig: Messingkäfig
Lagerluft: normale Radiallagerluft
Rollenreihen: einreihiges Lager
Stromisolierung: keine
Temperaturbereich: -30 bis +150°C
Toleranzklasse: Toleranzklasse P0/PN bzw. ABEC 1
Zolltarifnummer: 8482 5000


Erweiterte technische Daten

Außenmaße:(D) Zoll 9.8425
Außenmaße:(D) mm 250,00
Begrenzungsdrehzahl (n G) "4900.0000"
Bohrung C – Zylindrische Bohrung
Breitenmaße:(B) Zoll 1.6535
Breitenmaße:(B) mm 42,00
Breitenmaße:(b) mm 42,00
E Increased Load Capacity
ECLASS number 23-05-09-01
ECLASS2 number 23-05-09-01
Einzelgewicht in (kg): 9.5
Externe Modifikation Keine Externe Modifikation
Grundstatische Tragzahl, radial (C 0r) "510000.0000"
Innenmaße:(d) Zoll 5.5118
Innenmaße:(d) mm 140,00
Interne Radialluft Cn Normale Innenluft
Käfigtyp M – Messingkäfig
M1 Solid Brass Cage, Two Piece, Roller Guided
Medias beschreibung Zylinderrollenlager NU..-E-XL-M1, mit Käfig, 1-reihig, Loslager, 2 Borde am Außenring, 0 Borde am Innenring (glatt), Bauform NU
Präzision Standardpräzision
Radial Dynamic Load Rating Cr (N) 460000
Radial Static Load Rating C0r (N) 510000
Referenzdrehzahl (n ϑr) "2600.0000"
Wärmestabilisierung Keine Wärmestabilisierung - Temperaturen bis 120°C
XL X-Life
Betriebstemperatur max.: 150 °C
Betriebstemperatur min.: -30 °C
Dynamische Tragzahl, radial: 460.000 N
Ermüdungsgrenzbelastung, radial: 62.000 N
Laufbahndurchmesser des Außenringes: 225 mm
Laufbahndurchmesser des Innenringes: 169 mm
Maximaler Durchmesser der Gehäuseschulter: 236 mm
Maximaler Durchmesser der Wellenschulter: 166 mm
Maximaler Freistichradius: 2,5 mm
Minimaler Anlagedurchmesser Wellenschulter: 154 mm
Minimaler Borddurchmesser des Außenringes: 216,7 mm
Minimaler Kantenabstand: 3 mm
Minimaler Wellenabsatz: 171 mm
Statische Tragzahl, radial: 510.000 N
axialer Verschiebeweg: 3,8 mm

Herstellerinformationen

Die Produkte der Fabrikate INA und FAG werden seit 1949 beziehungsweise seit 1905 von der deutschstämmigen Schaeffler AG mit Sitz in Herzogenaurach produziert. INA seht als Abkürzung für „Industrie-Nadellager“, welche Zur Zeiten der Gründung von Georg Schaeffler erstmals entwickelt wurden. Das Kürzel FAG entstammt dem Titel, „Fischers automatische Gussstahlkugelfabrik“. Es ist der Titel eines ebenfalls deutschen Betriebes, der unter Friedrich Fischer zur Entwicklung der Wälzlager-Industrie beitrug. Das Unternehmen ist seit Ende des 20. Jahrhunderts Teil der Schaeffler Gruppe.

De volgende producten zijn variaties op het geselecteerde hoofdproduct.

AanwijzingFabrikantVoorraadLevertijd
NU228 ECML/C3SKF1Onmiddellijk beschikbaar
NU228 ECJ/C3SKF8Onmiddellijk beschikbaar
NU228 ECJSKF18Onmiddellijk beschikbaar
NU228 ECMLSKF4Onmiddellijk beschikbaar
NU228 ECMSKF2Onmiddellijk beschikbaar
NU228-E-M6-C3NKE12Onmiddellijk beschikbaar
NU228-E-M6NKE6Onmiddellijk beschikbaar
NU228-E-MA6-C3NKE4Onmiddellijk beschikbaar

Please note our special shipping conditions for linear technology

Shipping conditions Germany

Shipping method Costs including VAT* Delivery time & delivery Last possible order time
Pick-up upon request Free By arrangement in 44797 Bochum Monday - Friday until 2 pm
DHL Standard €6.99 under €25 order value Usually 1-2 working days Monday - Friday until 4:30 pm
DHL Standard €5.98 for orders over €25 Usually 1-2 working days Monday - Friday until 4:30 pm
DHL Standard €3.99 for orders over €99 Usually 1-2 working days Monday - Friday until 4:30 pm
UPS Express Saver €5.99 for orders over €99 Usually next working day Monday - Friday until 8 pm
UPS Express Saver €9.49 for orders over €25 Usually next working day Monday - Friday until 8 pm
UPS Express Saver €9.99 under €25 order value Usually next working day Monday - Friday until 8 pm
UPS Express €19.90 By 12 pm next working day Monday - Friday until 4 pm
DHL Express €32.10 Next working day Monday - Friday until 4 pm
UPS Weekend Express On request Delivery by 12 pm on Saturday Friday until 7 pm

* Each package has a total maximum weight of 29 kilograms. Shipping fees may be charged multiple times beyond this weight.



Conditions Austria, Poland, Czech Republic, Hungary, France, Belgium, Netherlands

Shipping method Costs including VAT* Delivery time & delivery Last possible order time
Pick-up upon request Free By arrangement in 44797 Bochum Monday - Friday until 2 pm
DHL Standard €10.99 under €25 order value Usually 1-2 working days Monday - Friday until 4:30 pm
UPS Express €29.90 By 12 pm next working day Monday - Friday until 3 pm
DHL Express €39.99 Next working day Monday - Friday until 3 pm

* Each package has a total maximum weight of 29 kilograms. Shipping fees may be charged multiple times beyond this weight.

Courier delivery for same-day or next-day delivery

Distance (as the crow flies - base postal code: 44797, Bochum) Costs (Courier Express)
up to 50km €55
up to 80km €80
up to 120km €115
up to 180km €165
up to 240km €195
up to 300km €235
over 300km On request

Betaalmethoden

Onze betaalopties bij het bestellen in onze winkel. De gewenste methode wordt gevraagd na het opgeven van uw factuur- en afleveradres.

BetaalmethodeBeschikbaarheid
Achteraf betalen✓ Voor bedrijven & consumenten
Klarna✓ Voor bedrijven & consumenten
Paypal✓ Voor bedrijven & consumenten
American Express✓ Voor bedrijven & consumenten
Visa✓ Voor bedrijven & consumenten
Mastercard✓ Voor bedrijven & consumenten

Vergelijkingstabel van onze kogellager- en rollageraanduidingen

De lijst met omzettingsaanduidingen die op deze pagina wordt getoond, is bedoeld om u te helpen de meest voorkomende omzettingsaanduidingen van radiale lagers van verschillende fabrikanten onderling om te zetten. Als u in de onderstaande tabel het symbool "•" ziet, betekent dit dat de betreffende omzettingsaanduiding - indien beschikbaar - niet expliciet wordt vermeld door de fabrikant. Omzettingsaanduidingen met een koppelteken "–" worden niet geproduceerd.

  Kenmerk FAG NACHI NKE NSK NTN SKF SNR ZEN
Algemeen 1 / 2 Afdekring(en) Z / 2Z Z(E) / ZZ(E) Z / 2Z Z / ZZ Z / ZZ Z / 2Z Z / ZZ Z / ZZ
  1 / 2 Afdichtring(en) RSR / 2RSR
HRS / 2HRS
NSL / 2NSL
NSE(9) / 2NSE(9)
RSR / 2RSR
RS2 / 2RS2
DU / DDU LU / LLU RS1 / 2RS1
RSH / 2RSH
E / EE RS / 2RS
  1 / 2 Wrijvingsarme afdichting(en) RSL / 2RSL
  1 / 2 Contactloze afdichting(en) BRS / 2BRS NKE(9) / 2NKE(9) V / VV LB / LLB RZ / 2RZ DU / 2DU
  Verhoogde lagerspeling C3 C3 C3 C3 C3 C3 J30 C3
Cilinderlagers Kunststof kooi TVP2 G TVP, TVP3 T, T7 T2 P, PH G15
  Stalen kooi –, (JP1) J W J J G13, G28
  Messing kooi M1, M1A MY, M2 M, M6, MA M L1 MA, M, ML M
  Versterkte binnencostructie E, EX E E E E EC E
Pendellagers Kunststof kooi TVPB H
  Stalen kooi CE, • C, CD, EA, J J C(J), CC A
  Messing kooi MA, M, MB MB CAM, M, MB L1 CA, CAC M, MB
  Smeerkanalen & -gaten S, • W33 W33 E4, W33 D1 W33 B33
  Versterkte binnencostructie E, E1 EXQ E E, • E E E
  Trillingszeeflager uitvoering T41A, T41D V SQ34 U15VS, VB UAVS1 VA405,
VA406
F800
Pendelkogellagers Kunststof kooi (TV), TVH G TV TNG TNH TN, TN9 G14, G15 TNH
  Stalen kooi –, (•) J, • J, •
  Messing kooi M M M M M
Kegelrollagers (metrisch) Gewijzigde binnencostructie A HR... A A, C, V
  Verhoogde drukhoek B B C, D C B B
  ISO Buitenafmetingen X J X X X, U X X
Groefkogellagers Kunststof kooi TVH G TV TNG T2 TN9 G14, G15 T9H
  Hardweefselkooi TB TB PEEK
  Stalen kooi J
  Messing kooi M, MA M M, MA M L1 M, MA MA, M, MB M
  Versterkte binnencostructie B, C E A
Schuincontactkogellagers (eenrijig) Drukhoek 30° A A
  Drukhoek 40° B B B B B B B B
  Kunststof kooi TVP Y TVP T85 T2 P G14, G15
  Stalen kooi JP J W J J, F
  Messing kooi MP M MP M, • L1 M M, MB, MA
  Universele uitvoering bij X en O UA U CB G G CB G
  Spelingvrij bij X en O UO
  Lichte voorspanning bij X en O UL GA GL GL GA
Schuincontactkogellagers (tweerijig) Drukhoek 25° B B A
  Drukhoek 30° BD A A
  Drukhoek 32° B A B
  Drukhoek 35°
  Drukhoek 40° B
  Drukhoek 45° + gedeelde IR DA D D
  Stalen kooi J, • J1, •
  Kunststof kooi TVH TV TNG TN9 G14, G15
  Messing kooi M, MA M M M, MA M
Alle gegevens in deze omzettingslijst zijn zonder garantie. Bij twijfel kunt u contact opnemen met de fabrikant.
