NU2319-E-XL-M1 FAG

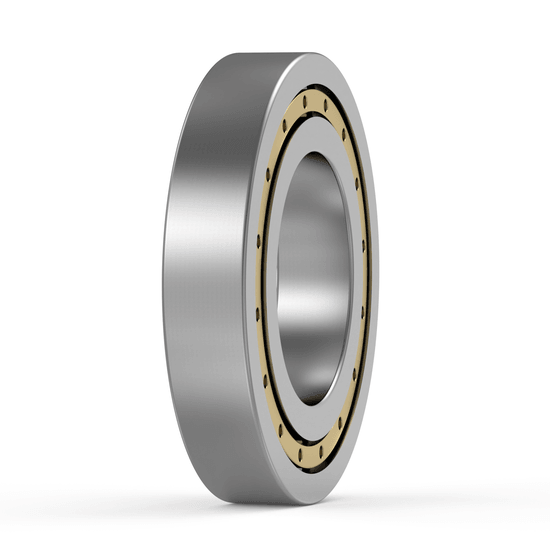

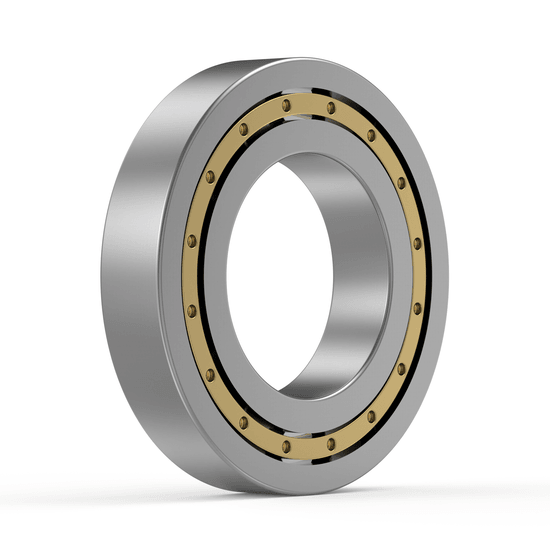

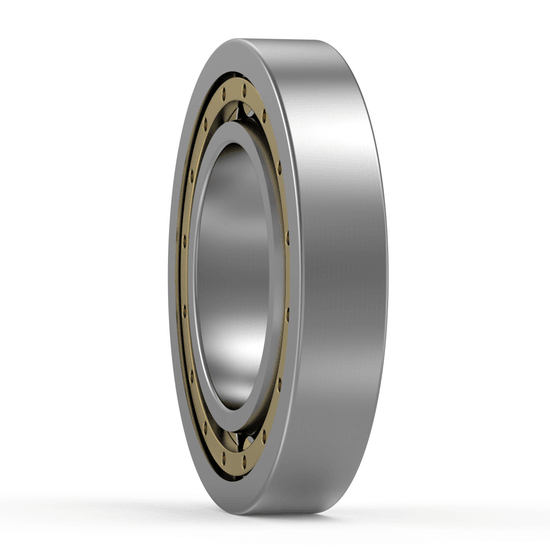

Cilinderrollager von FAG
Frage zum Artikel?
95 x 200 x 67 mm (dxDxb)
| Menge | Rabatt | |
|---|---|---|
| 3 | min. 1% | |
| 6 | min. 2% | |
| 9 | min. 3% |
Nachsetzzeichen
| E = verstärkte Innenkonstruktion |
| M1 = Messingkäfig |
| XL = X-Life (Lager der neusten Generation) |
Auch bekannt als:
| • NU2319-E-XL-M1 | |
Technische Basisdaten
| Abdichtung: Keine Abdichtung |
| EAN: 4012801024280 |
| Hersteller: FAG |
| Produkttyp: Zylinderrollenlager einreihig |
| Synonym: 0192449320000 NU2319-E-M1 |
| Typenkennzeichnung: NU2319-E-XL-M1 FAG |
| Außendurchmesser: 200 mm |
| Außenring: ohne Nut/Schmierbohrung |
| Bauform: Loslager, Innenring beidseitig herausnehmbar |
| Bezugsdrehzahl: 2.800 1/min |
| Bohrung: zylindrische Bohrung |
| Bohrungsdurchmesser: 95 mm |
| Breite: 67 mm |
| Dichtung: keine, offenes Lager |
| Gewicht: 10300 Gramm |
| Grenzdrehzahl: 6.100 1/min |
| Herstellermaterialnummer: 019244932-0000 |
| Herstellungsland: Auf Anfrage |
| Innendurchmesser: 95 mm |
| Käfig: Messingkäfig |
| Lagerluft: normale Radiallagerluft |
| Rollenreihen: einreihiges Lager |
| Stromisolierung: keine |
| Temperaturbereich: -30 bis +150°C |
| Toleranzklasse: Toleranzklasse P0/PN bzw. ABEC 1 |
| Zolltarifnummer: 8482 5000 |
Erweiterte technische Daten
| Außenmaße:(D) Zoll 7.8740 |
| Außenmaße:(D) mm 200,00 |
| Begrenzungsdrehzahl (n G) "6100.0000" |
| Bohrung C – Zylindrische Bohrung |
| Breitenmaße:(B) Zoll 2.6378 |
| Breitenmaße:(B) mm 67,00 |
| Breitenmaße:(b) mm 67,00 |
| E Increased Load Capacity |
| ECLASS number 23-05-09-01 |
| ECLASS2 number 23-05-09-01 |
| Einzelgewicht in (kg): 10.28 |
| Externe Modifikation Keine Externe Modifikation |
| Grundstatische Tragzahl, radial (C 0r) "580000.0000" |
| Innenmaße:(d) Zoll 3.7402 |
| Innenmaße:(d) mm 95,00 |
| Interne Radialluft Cn Normale Innenluft |
| Käfigtyp M – Messingkäfig |
| M1 Solid Brass Cage, Two Piece, Roller Guided |
| Medias beschreibung Zylinderrollenlager NU..-E-XL-M1, mit Käfig, 1-reihig, Loslager, 2 Borde am Außenring, 0 Borde am Innenring (glatt), Bauform NU |
| Präzision Standardpräzision |
| Radial Dynamic Load Rating Cr (N) 540000 |
| Radial Static Load Rating C0r (N) 580000 |
| Referenzdrehzahl (n ϑr) "2800.0000" |
| Wärmestabilisierung Keine Wärmestabilisierung - Temperaturen bis 120°C |
| XL X-Life |
| Betriebstemperatur max.: 150 °C |
| Betriebstemperatur min.: -30 °C |
| Dynamische Tragzahl, radial: 540.000 N |
| Ermüdungsgrenzbelastung, radial: 101.000 N |
| Laufbahndurchmesser des Außenringes: 177,5 mm |
| Laufbahndurchmesser des Innenringes: 121,5 mm |
| Maximaler Durchmesser der Gehäuseschulter: 186 mm |
| Maximaler Durchmesser der Wellenschulter: 119 mm |
| Maximaler Freistichradius: 2,5 mm |
| Minimaler Anlagedurchmesser Wellenschulter: 109 mm |
| Minimaler Borddurchmesser des Außenringes: 169,62 mm |
| Minimaler Kantenabstand: 3 mm |
| Minimaler Wellenabsatz: 124 mm |
| Statische Tragzahl, radial: 580.000 N |
| axialer Verschiebeweg: 5,6 mm |
Herstellerinformationen
Die Produkte der Fabrikate INA und FAG werden seit 1949 beziehungsweise seit 1905 von der deutschstämmigen Schaeffler AG mit Sitz in Herzogenaurach produziert. INA seht als Abkürzung für „Industrie-Nadellager“, welche Zur Zeiten der Gründung von Georg Schaeffler erstmals entwickelt wurden. Das Kürzel FAG entstammt dem Titel, „Fischers automatische Gussstahlkugelfabrik“. Es ist der Titel eines ebenfalls deutschen Betriebes, der unter Friedrich Fischer zur Entwicklung der Wälzlager-Industrie beitrug. Das Unternehmen ist seit Ende des 20. Jahrhunderts Teil der Schaeffler Gruppe.
De volgende producten zijn variaties op het geselecteerde hoofdproduct.
| Aanwijzing | Fabrikant | Voorraad | Levertijd |
|---|---|---|---|
| NU2319-E-M1-C3 | FAG | 8 | Onmiddellijk beschikbaar |
| NU2319-E-XL-TVP2 | FAG | 15 | Onmiddellijk beschikbaar |
| NU2319-E-XL-TVP2-C3 | FAG | 17 | Onmiddellijk beschikbaar |
| NU2319 ECJ | SKF | 4 | Onmiddellijk beschikbaar |
| NU2319 EM | NSK | 1 | Onmiddellijk beschikbaar |
| NU2319 EMC3 | NSK | 3 | Onmiddellijk beschikbaar |
| NU2319 W | NSK | 3 | Onmiddellijk beschikbaar |
| NU2319 WC3 | NSK | 3 | Onmiddellijk beschikbaar |
Please note our special shipping conditions for linear technology
Shipping conditions Germany
| Shipping method | Costs including VAT* | Delivery time & delivery | Last possible order time |
| Pick-up upon request | Free | By arrangement in 44797 Bochum | Monday - Friday until 2 pm |
| DHL Standard | €6.99 under €25 order value | Usually 1-2 working days | Monday - Friday until 4:30 pm |
| DHL Standard | €5.98 for orders over €25 | Usually 1-2 working days | Monday - Friday until 4:30 pm |
| DHL Standard | €3.99 for orders over €99 | Usually 1-2 working days | Monday - Friday until 4:30 pm |
| UPS Express Saver | €5.99 for orders over €99 | Usually next working day | Monday - Friday until 8 pm |
| UPS Express Saver | €9.49 for orders over €25 | Usually next working day | Monday - Friday until 8 pm |
| UPS Express Saver | €9.99 under €25 order value | Usually next working day | Monday - Friday until 8 pm |
| UPS Express | €19.90 | By 12 pm next working day | Monday - Friday until 4 pm |
| DHL Express | €32.10 | Next working day | Monday - Friday until 4 pm |
| UPS Weekend Express | On request | Delivery by 12 pm on Saturday | Friday until 7 pm |
* Each package has a total maximum weight of 29 kilograms. Shipping fees may be charged multiple times beyond this weight.
Conditions Austria, Poland, Czech Republic, Hungary, France, Belgium, Netherlands
| Shipping method | Costs including VAT* | Delivery time & delivery | Last possible order time |
| Pick-up upon request | Free | By arrangement in 44797 Bochum | Monday - Friday until 2 pm |
| DHL Standard | €10.99 under €25 order value | Usually 1-2 working days | Monday - Friday until 4:30 pm |
| UPS Express | €29.90 | By 12 pm next working day | Monday - Friday until 3 pm |
| DHL Express | €39.99 | Next working day | Monday - Friday until 3 pm |
* Each package has a total maximum weight of 29 kilograms. Shipping fees may be charged multiple times beyond this weight.
Courier delivery for same-day or next-day delivery
| Distance (as the crow flies - base postal code: 44797, Bochum) | Costs (Courier Express) |
| up to 50km | €55 |
| up to 80km | €80 |
| up to 120km | €115 |
| up to 180km | €165 |
| up to 240km | €195 |
| up to 300km | €235 |
| over 300km | On request |
Betaalmethoden
Onze betaalopties bij het bestellen in onze winkel. De gewenste methode wordt gevraagd na het opgeven van uw factuur- en afleveradres.
| Betaalmethode | Beschikbaarheid |
| Achteraf betalen | ✓ Voor bedrijven & consumenten |
| Klarna | ✓ Voor bedrijven & consumenten |
| Paypal | ✓ Voor bedrijven & consumenten |
| American Express | ✓ Voor bedrijven & consumenten |
| Visa | ✓ Voor bedrijven & consumenten |
| Mastercard | ✓ Voor bedrijven & consumenten |
Vergelijkingstabel van onze kogellager- en rollageraanduidingen
De lijst met omzettingsaanduidingen die op deze pagina wordt getoond, is bedoeld om u te helpen de meest voorkomende omzettingsaanduidingen van radiale lagers van verschillende fabrikanten onderling om te zetten. Als u in de onderstaande tabel het symbool "•" ziet, betekent dit dat de betreffende omzettingsaanduiding - indien beschikbaar - niet expliciet wordt vermeld door de fabrikant. Omzettingsaanduidingen met een koppelteken "–" worden niet geproduceerd.
| Kenmerk | FAG | NACHI | NKE | NSK | NTN | SKF | SNR | ZEN | ||
| Algemeen | 1 / 2 Afdekring(en) | Z / 2Z | Z(E) / ZZ(E) | Z / 2Z | Z / ZZ | Z / ZZ | Z / 2Z | Z / ZZ | Z / ZZ | |
| 1 / 2 Afdichtring(en) | RSR / 2RSR HRS / 2HRS |
NSL / 2NSL NSE(9) / 2NSE(9) |
RSR / 2RSR RS2 / 2RS2 |
DU / DDU | LU / LLU | RS1 / 2RS1 RSH / 2RSH |
E / EE | RS / 2RS | ||
| 1 / 2 Wrijvingsarme afdichting(en) | – | – | – | – | – | RSL / 2RSL | – | – | ||
| 1 / 2 Contactloze afdichting(en) | BRS / 2BRS | NKE(9) / 2NKE(9) | – | V / VV | LB / LLB | RZ / 2RZ | – | DU / 2DU | ||
| Verhoogde lagerspeling | C3 | C3 | C3 | C3 | C3 | C3 | J30 | C3 | ||
| Cilinderlagers | Kunststof kooi | TVP2 | G | TVP, TVP3 | T, T7 | T2 | P, PH | G15 | – | |
| Stalen kooi | –, (JP1) | J | • | W | J | J | G13, G28 | – | ||
| Messing kooi | M1, M1A | MY, M2 | M, M6, MA | M | L1 | MA, M, ML | M | – | ||
| Versterkte binnencostructie | E, EX | E | E | E | E | EC | E | – | ||
| Pendellagers | Kunststof kooi | TVPB | – | – | H | – | – | – | – | |
| Stalen kooi | • | • | CE, • | C, CD, EA, J | J | C(J), CC | A | – | ||
| Messing kooi | MA, M, MB | • | MB | CAM, M, MB | L1 | CA, CAC | M, MB | – | ||
| Smeerkanalen & -gaten | S, • | W33 | W33 | E4, W33 | D1 | W33 | B33 | – | ||
| Versterkte binnencostructie | E, E1 | EXQ | E | E, • | E | E | E | – | ||
| Trillingszeeflager uitvoering | T41A, T41D | V | SQ34 | U15VS, VB | UAVS1 | VA405, VA406 |
F800 | – | ||
| Pendelkogellagers | Kunststof kooi | (TV), TVH | G | TV | TNG | TNH | TN, TN9 | G14, G15 | TNH | |
| Stalen kooi | –, (•) | • | • | J, • | • | J, • | • | • | ||
| Messing kooi | M | – | – | M | M | M | M | – | ||
| Kegelrollagers (metrisch) | Gewijzigde binnencostructie | A | – | – | HR... | – | A | A, C, V | – | |
| Verhoogde drukhoek | B | – | B | C, D | C | B | B | – | ||
| ISO Buitenafmetingen | X | J | X | X | X, U | X | X | – | ||
| Groefkogellagers | Kunststof kooi | TVH | G | TV | TNG | T2 | TN9 | G14, G15 | T9H | |
| Hardweefselkooi | TB | – | TB | – | – | – | – | PEEK | ||
| Stalen kooi | • | • | • | • | J | • | • | • | ||
| Messing kooi | M, MA | M | M, MA | M | L1 | M, MA | MA, M, MB | M | ||
| Versterkte binnencostructie | B, C | – | – | – | – | E | A | – | ||
| Schuincontactkogellagers (eenrijig) | Drukhoek 30° | • | • | A | – | • | A | – | – | |
| Drukhoek 40° | B | B | B | B | B | B | B | B | ||
| Kunststof kooi | TVP | Y | TVP | T85 | T2 | P | G14, G15 | • | ||
| Stalen kooi | JP | • | J | W | J | J, F | – | – | ||
| Messing kooi | MP | M | MP | M, • | L1 | M | M, MB, MA | – | ||
| Universele uitvoering bij X en O | UA | U | CB | G | G | CB | G | – | ||
| Spelingvrij bij X en O | UO | – | – | – | – | – | – | – | ||
| Lichte voorspanning bij X en O | UL | – | GA | GL | GL | GA | – | – | ||
| Schuincontactkogellagers (tweerijig) | Drukhoek 25° | B | – | – | B | • | – | A | – | |
| Drukhoek 30° | BD | A | – | – | – | A | – | – | ||
| Drukhoek 32° | – | – | B | • | – | A | B | – | ||
| Drukhoek 35° | • | – | • | – | – | – | – | – | ||
| Drukhoek 40° | – | B | – | – | – | – | – | • | ||
| Drukhoek 45° + gedeelde IR | DA | – | D | – | – | D | – | – | ||
| Stalen kooi | • | • | • | J, • | • | J1, • | • | – | ||
| Kunststof kooi | TVH | – | TV | TNG | – | TN9 | G14, G15 | – | ||
| Messing kooi | M, MA | – | M | M | – | M, MA | M | – | ||
| Alle gegevens in deze omzettingslijst zijn zonder garantie. Bij twijfel kunt u contact opnemen met de fabrikant. | ||||||||||
