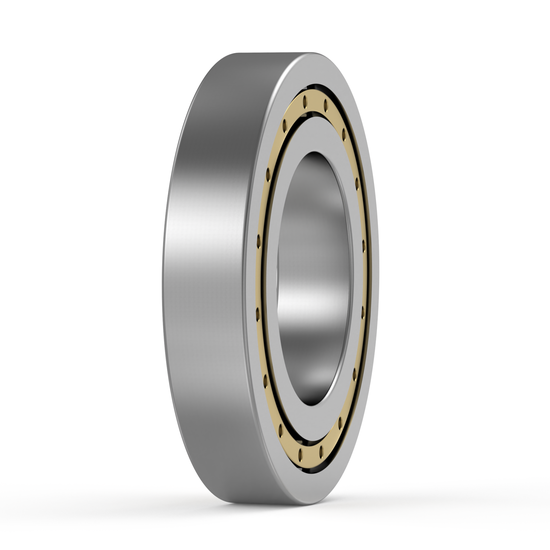

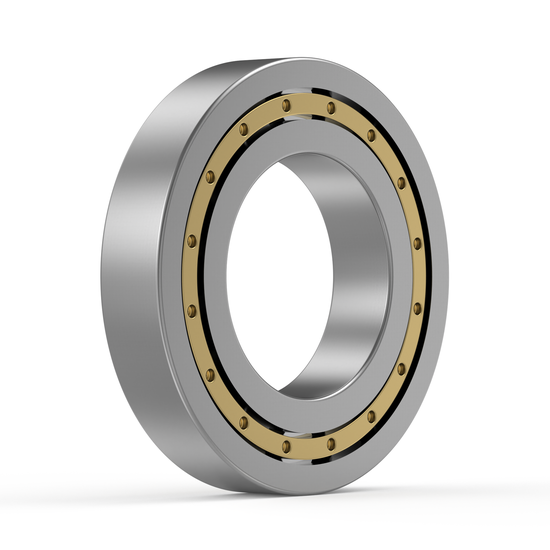

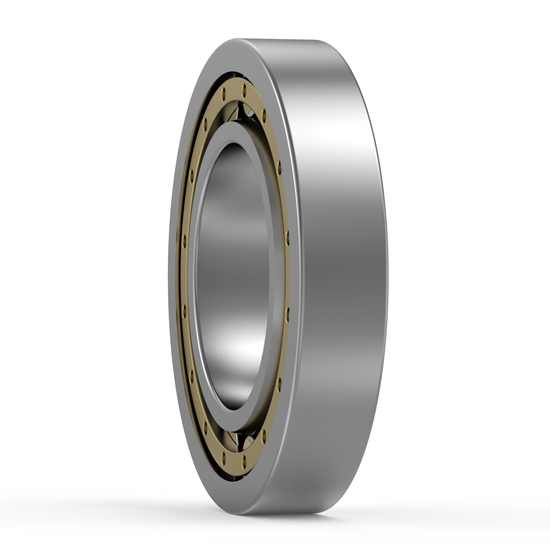

NU252-E-TB-M1 FAG
Cilinderrollager von FAG
Frage zum Artikel?
260 x 480 x 80 mm (dxDxb)
| Menge | Rabatt | |
|---|---|---|
| 0 | min. 1% | |
| 1 | min. 2% | |
| 1 | min. 3% |
Nachsetzzeichen
| E = verstärkte Innenkonstruktion |
| M1 = Messingkäfig |
| TB = Hartgewebekäfig |
Technische Basisdaten
| Außendurchmesser: 480 mm |
| Außenring: ohne Nut/Schmierbohrung |
| Bauform: Loslager, Innenring beidseitig herausnehmbar |
| Bezugsdrehzahl: 1.110 1/min |
| Bohrung: zylindrische Bohrung |
| Bohrungsdurchmesser: 260 mm |
| Breite: 80 mm |
| Dichtung: keine, offenes Lager |
| EAN: 4047643169509 |
| Gewicht: 65300 Gramm |
| Grenzdrehzahl: 2.100 1/min |
| Herstellermaterialnummer: 078573360-0000 |
| Herstellungsland: Auf Anfrage |
| Innendurchmesser: 260 mm |
| Käfig: Messingkäfig |
| Lagerluft: normale Radiallagerluft |
| Rollenreihen: einreihiges Lager |
| Stromisolierung: keine |
| Temperaturbereich: -30 bis +150°C |
| Toleranzklasse: Toleranzklasse P0/PN bzw. ABEC 1 |
| Zolltarifnummer: 8482 5000 |
Erweiterte technische Daten
| B 80 mm Breitenmaße: |
| Betriebstemperatur max.: 150 °C |
| Betriebstemperatur min.: -30 °C |
| C 0r 1.890.000 N Statische Tragzahl, radial |
| C r 1.350.000 N Dynamische Tragzahl, radial |
| C ur 142.000 N Ermüdungsgrenzbelastung, radial |
| D 1 min 406,6 mm Minimaler Borddurchmesser des Außenringes |
| D 480 mm Außendurchmesser |
| D a max 460 mm Maximaler Durchmesser der Gehäuseschulter |
| Dynamische Tragzahl, radial: 1.350.000 N |
| E 429 mm Laufbahndurchmesser des Außenringes |
| Ermüdungsgrenzbelastung, radial: 142.000 N |
| F 317 mm Laufbahndurchmesser des Innenringes |
| Laufbahndurchmesser des Außenringes: 429 mm |
| Laufbahndurchmesser des Innenringes: 317 mm |
| Maximaler Durchmesser der Gehäuseschulter: 460 mm |
| Maximaler Durchmesser der Wellenschulter: 314 mm |
| Maximaler Freistichradius: 4 mm |
| Minimaler Anlagedurchmesser Wellenschulter: 280 mm |
| Minimaler Borddurchmesser des Außenringes: 406,6 mm |
| Minimaler Kantenabstand: 5 mm |
| Minimaler Wellenabsatz: 320 mm |
| Statische Tragzahl, radial: 1.890.000 N |
| T max 150 °C Betriebstemperatur max. |
| T min -30 °C Betriebstemperatur min. |
| axialer Verschiebeweg: 6,2 mm |
| d =260 mm Bohrungsdurchmesser |
| d =a max 314 mm Maximaler Durchmesser der Wellenschulter |
| d =a min 280 mm Minimaler Anlagedurchmesser Wellenschulter |
| d =b min 320 mm Minimaler Wellenabsatz |
| n G 2.100 1/min Grenzdrehzahl |
| n ϑr 1.110 1/min Bezugsdrehzahl |
| r 1 min 5 mm Minimaler Kantenabstand |
| r a max 4 mm Maximaler Freistichradius |
| r a1 max 4 mm Maximaler Freistichradius |
| r min 5 mm Minimaler Kantenabstand |
| s 6,2 mm axialer Verschiebeweg |
| ≈m 66,73 kg Einzelgewicht |
Herstellerinformationen
Die Produkte der Fabrikate INA und FAG werden seit 1949 beziehungsweise seit 1905 von der deutschstämmigen Schaeffler AG mit Sitz in Herzogenaurach produziert. INA seht als Abkürzung für „Industrie-Nadellager“, welche Zur Zeiten der Gründung von Georg Schaeffler erstmals entwickelt wurden. Das Kürzel FAG entstammt dem Titel, „Fischers automatische Gussstahlkugelfabrik“. Es ist der Titel eines ebenfalls deutschen Betriebes, der unter Friedrich Fischer zur Entwicklung der Wälzlager-Industrie beitrug. Das Unternehmen ist seit Ende des 20. Jahrhunderts Teil der Schaeffler Gruppe.
De volgende producten zijn variaties op het geselecteerde hoofdproduct.
| Aanwijzing | Fabrikant | Voorraad | Levertijd |
|---|---|---|---|
| NU252-E-M1A-C3 | FAG | 2 | Onmiddellijk beschikbaar |
| NU252-E-TB-M1-C3 | FAG | 3 | Onmiddellijk beschikbaar |
| NU252 MA | SKF | 2 | Onmiddellijk beschikbaar |
| NU252-E-M1A | FAG | 3 | Onmiddellijk beschikbaar |
Please note our special shipping conditions for linear technology
Shipping conditions Germany
| Shipping method | Costs including VAT* | Delivery time & delivery | Last possible order time |
| Pick-up upon request | Free | By arrangement in 44797 Bochum | Monday - Friday until 2 pm |
| DHL Standard | €6.99 under €25 order value | Usually 1-2 working days | Monday - Friday until 4:30 pm |
| DHL Standard | €5.98 for orders over €25 | Usually 1-2 working days | Monday - Friday until 4:30 pm |
| DHL Standard | €3.99 for orders over €99 | Usually 1-2 working days | Monday - Friday until 4:30 pm |
| UPS Express Saver | €5.99 for orders over €99 | Usually next working day | Monday - Friday until 8 pm |
| UPS Express Saver | €9.49 for orders over €25 | Usually next working day | Monday - Friday until 8 pm |
| UPS Express Saver | €9.99 under €25 order value | Usually next working day | Monday - Friday until 8 pm |
| UPS Express | €19.90 | By 12 pm next working day | Monday - Friday until 4 pm |
| DHL Express | €32.10 | Next working day | Monday - Friday until 4 pm |
| UPS Weekend Express | On request | Delivery by 12 pm on Saturday | Friday until 7 pm |
* Each package has a total maximum weight of 29 kilograms. Shipping fees may be charged multiple times beyond this weight.
Conditions Austria, Poland, Czech Republic, Hungary, France, Belgium, Netherlands
| Shipping method | Costs including VAT* | Delivery time & delivery | Last possible order time |
| Pick-up upon request | Free | By arrangement in 44797 Bochum | Monday - Friday until 2 pm |
| DHL Standard | €10.99 under €25 order value | Usually 1-2 working days | Monday - Friday until 4:30 pm |
| UPS Express | €29.90 | By 12 pm next working day | Monday - Friday until 3 pm |
| DHL Express | €39.99 | Next working day | Monday - Friday until 3 pm |
* Each package has a total maximum weight of 29 kilograms. Shipping fees may be charged multiple times beyond this weight.
Courier delivery for same-day or next-day delivery
| Distance (as the crow flies - base postal code: 44797, Bochum) | Costs (Courier Express) |
| up to 50km | €55 |
| up to 80km | €80 |
| up to 120km | €115 |
| up to 180km | €165 |
| up to 240km | €195 |
| up to 300km | €235 |
| over 300km | On request |
Betaalmethoden
Onze betaalopties bij het bestellen in onze winkel. De gewenste methode wordt gevraagd na het opgeven van uw factuur- en afleveradres.
| Betaalmethode | Beschikbaarheid |
| Achteraf betalen | ✓ Voor bedrijven & consumenten |
| Klarna | ✓ Voor bedrijven & consumenten |
| Paypal | ✓ Voor bedrijven & consumenten |
| American Express | ✓ Voor bedrijven & consumenten |
| Visa | ✓ Voor bedrijven & consumenten |
| Mastercard | ✓ Voor bedrijven & consumenten |
Vergelijkingstabel van onze kogellager- en rollageraanduidingen
De lijst met omzettingsaanduidingen die op deze pagina wordt getoond, is bedoeld om u te helpen de meest voorkomende omzettingsaanduidingen van radiale lagers van verschillende fabrikanten onderling om te zetten. Als u in de onderstaande tabel het symbool "•" ziet, betekent dit dat de betreffende omzettingsaanduiding - indien beschikbaar - niet expliciet wordt vermeld door de fabrikant. Omzettingsaanduidingen met een koppelteken "–" worden niet geproduceerd.
| Kenmerk | FAG | NACHI | NKE | NSK | NTN | SKF | SNR | ZEN | ||
| Algemeen | 1 / 2 Afdekring(en) | Z / 2Z | Z(E) / ZZ(E) | Z / 2Z | Z / ZZ | Z / ZZ | Z / 2Z | Z / ZZ | Z / ZZ | |
| 1 / 2 Afdichtring(en) | RSR / 2RSR HRS / 2HRS |
NSL / 2NSL NSE(9) / 2NSE(9) |
RSR / 2RSR RS2 / 2RS2 |
DU / DDU | LU / LLU | RS1 / 2RS1 RSH / 2RSH |
E / EE | RS / 2RS | ||
| 1 / 2 Wrijvingsarme afdichting(en) | – | – | – | – | – | RSL / 2RSL | – | – | ||
| 1 / 2 Contactloze afdichting(en) | BRS / 2BRS | NKE(9) / 2NKE(9) | – | V / VV | LB / LLB | RZ / 2RZ | – | DU / 2DU | ||
| Verhoogde lagerspeling | C3 | C3 | C3 | C3 | C3 | C3 | J30 | C3 | ||
| Cilinderlagers | Kunststof kooi | TVP2 | G | TVP, TVP3 | T, T7 | T2 | P, PH | G15 | – | |
| Stalen kooi | –, (JP1) | J | • | W | J | J | G13, G28 | – | ||
| Messing kooi | M1, M1A | MY, M2 | M, M6, MA | M | L1 | MA, M, ML | M | – | ||
| Versterkte binnencostructie | E, EX | E | E | E | E | EC | E | – | ||
| Pendellagers | Kunststof kooi | TVPB | – | – | H | – | – | – | – | |
| Stalen kooi | • | • | CE, • | C, CD, EA, J | J | C(J), CC | A | – | ||
| Messing kooi | MA, M, MB | • | MB | CAM, M, MB | L1 | CA, CAC | M, MB | – | ||
| Smeerkanalen & -gaten | S, • | W33 | W33 | E4, W33 | D1 | W33 | B33 | – | ||
| Versterkte binnencostructie | E, E1 | EXQ | E | E, • | E | E | E | – | ||
| Trillingszeeflager uitvoering | T41A, T41D | V | SQ34 | U15VS, VB | UAVS1 | VA405, VA406 |
F800 | – | ||
| Pendelkogellagers | Kunststof kooi | (TV), TVH | G | TV | TNG | TNH | TN, TN9 | G14, G15 | TNH | |
| Stalen kooi | –, (•) | • | • | J, • | • | J, • | • | • | ||
| Messing kooi | M | – | – | M | M | M | M | – | ||
| Kegelrollagers (metrisch) | Gewijzigde binnencostructie | A | – | – | HR... | – | A | A, C, V | – | |
| Verhoogde drukhoek | B | – | B | C, D | C | B | B | – | ||
| ISO Buitenafmetingen | X | J | X | X | X, U | X | X | – | ||
| Groefkogellagers | Kunststof kooi | TVH | G | TV | TNG | T2 | TN9 | G14, G15 | T9H | |
| Hardweefselkooi | TB | – | TB | – | – | – | – | PEEK | ||
| Stalen kooi | • | • | • | • | J | • | • | • | ||
| Messing kooi | M, MA | M | M, MA | M | L1 | M, MA | MA, M, MB | M | ||
| Versterkte binnencostructie | B, C | – | – | – | – | E | A | – | ||
| Schuincontactkogellagers (eenrijig) | Drukhoek 30° | • | • | A | – | • | A | – | – | |
| Drukhoek 40° | B | B | B | B | B | B | B | B | ||
| Kunststof kooi | TVP | Y | TVP | T85 | T2 | P | G14, G15 | • | ||
| Stalen kooi | JP | • | J | W | J | J, F | – | – | ||
| Messing kooi | MP | M | MP | M, • | L1 | M | M, MB, MA | – | ||
| Universele uitvoering bij X en O | UA | U | CB | G | G | CB | G | – | ||
| Spelingvrij bij X en O | UO | – | – | – | – | – | – | – | ||
| Lichte voorspanning bij X en O | UL | – | GA | GL | GL | GA | – | – | ||
| Schuincontactkogellagers (tweerijig) | Drukhoek 25° | B | – | – | B | • | – | A | – | |
| Drukhoek 30° | BD | A | – | – | – | A | – | – | ||
| Drukhoek 32° | – | – | B | • | – | A | B | – | ||
| Drukhoek 35° | • | – | • | – | – | – | – | – | ||
| Drukhoek 40° | – | B | – | – | – | – | – | • | ||
| Drukhoek 45° + gedeelde IR | DA | – | D | – | – | D | – | – | ||
| Stalen kooi | • | • | • | J, • | • | J1, • | • | – | ||
| Kunststof kooi | TVH | – | TV | TNG | – | TN9 | G14, G15 | – | ||
| Messing kooi | M, MA | – | M | M | – | M, MA | M | – | ||
| Alle gegevens in deze omzettingslijst zijn zonder garantie. Bij twijfel kunt u contact opnemen met de fabrikant. | ||||||||||
