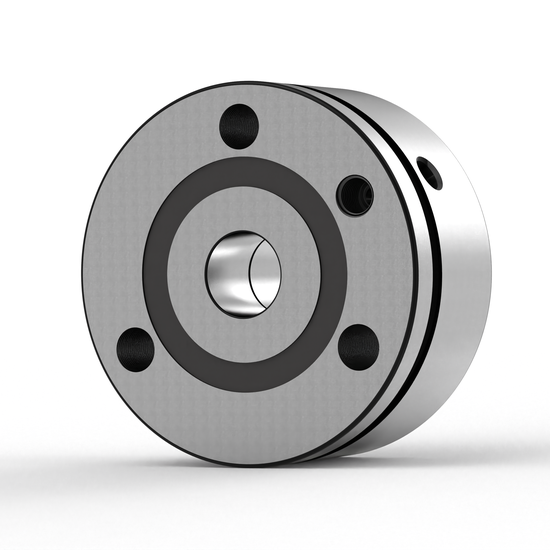

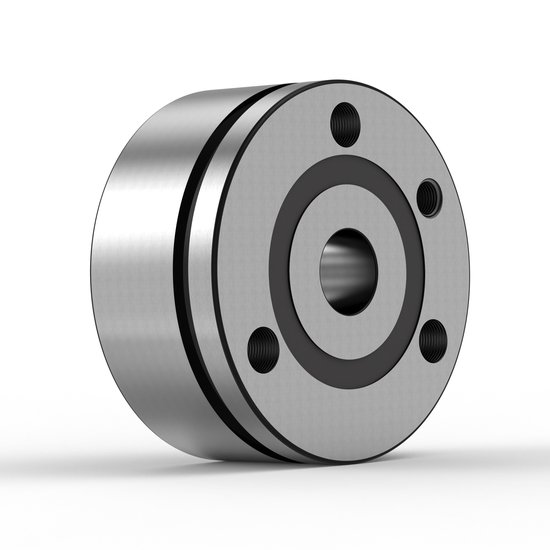

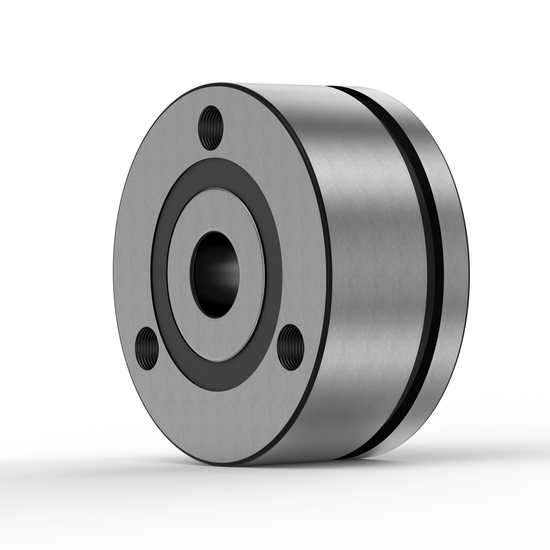

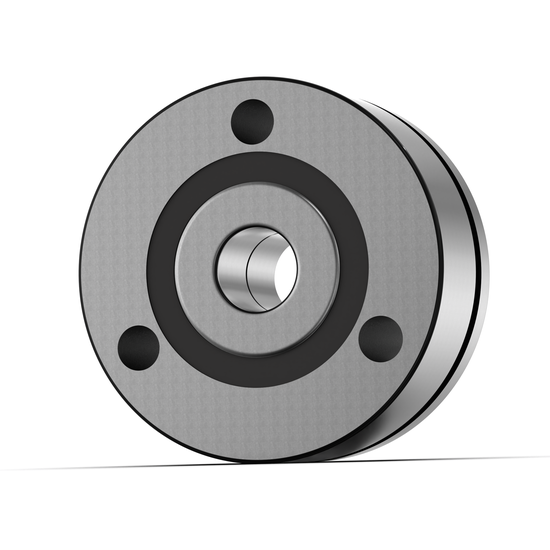

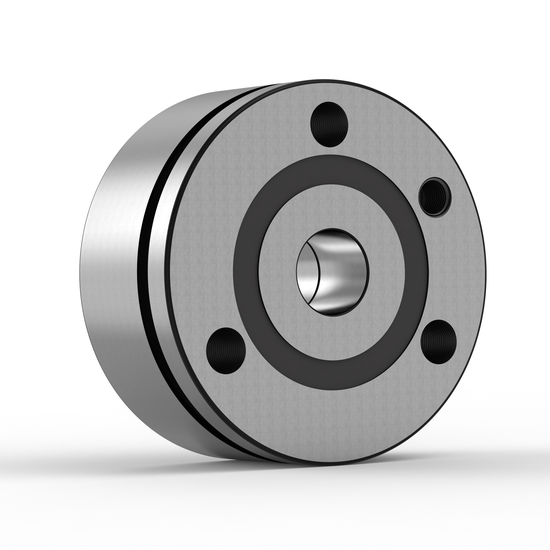

ZKLF2068-2Z-XL INA
Axiale hoekcontactkogellagers von INA
Frage zum Artikel?
20 x 68 x 28 mm (dxDxb)
| Menge | Rabatt | |
|---|---|---|
| 6 | min. 1% | |
| 11 | min. 2% | |
| 17 | min. 3% |
Nachsetzzeichen
| 2Z = Deckscheiben beidseitig |
| XL = X-Life (Lager der neusten Generation) |
Auch bekannt als:
| • ZKLF2068-2Z-XL | |
| • ZKLF 2068 2Z XL | |
Technische Basisdaten
| EAN: 4047643183659 |
| Hersteller: INA |
| Produkttyp: Schrägkugellager, zweiseitig wirkend |
| Synonym: 0015374820000 BEAM020068-2Z BEAM20/68Z 7 P60 ZKLF2068-2Z |
| Typenkennzeichnung: ZKLF2068-2Z-XL INA |
| Breitenmaße: -0,25 mm unteres Abmaß |
| Breitenmaße: 0 mm oberes Abmaß |
| Artikelumfang: einzelnes Lager |
| Außendurchmesser: 68 mm |
| Befestigung: mit Befestigungsbohrungen |
| Bohrungsdurchmesser: 20 mm |
| Breite: 28 mm |
| Dichtung: beidseitig Minimalspaltdichtungen |
| Druckwinkel: 60 Grad |
| Druckwinkel: 60 ° |
| Gewicht: 595 Gramm |
| Herstellermaterialnummer: 001537482-0000 |
| Herstellungsland: Deutschland |
| Innendurchmesser: 20 mm |
| Kippsteifigkeit: 140 Nm/mrad |
| Käfig: Polyamidkäfig |
| Lagerreibmoment: 0,15 Nm |
| Massenträgheitsmoment: 0,273 kg * cm² |
| Material: Standard-Wälzlagerstahl |
| Planlauf: 2 µm |
| Schmierbohrung: mit zwei Schmierbohrungen |
| Temperaturbereich: -20 bis +120 °C |
| Toleranzklasse: Sondertoleranzen |
| Wirkrichtung: zweiseitig wirkend |
| Zolltarifnummer: 8482 1010 |
| Breitenmaße: b 3 mm der Abziehnut |
Erweiterte technische Daten
| 2Z Gap Seals At Both Sides Of The Bearing |
| Außenmaße:(D) mm 68,00 |
| Axial Dynamic Load Rating Ca (N) 28500 |
| Axial Static Load Rating C0a (N) 47000 |
| Begrenzungsdrehzahl für SchmierstoffSchmierung: (n G Fett) "8700.0000" |
| Breitenmaße:(B) mm 28,00 |
| Breitenmaße:(b) mm 28,00 |
| ECLASS number 23-05-10-02 |
| ECLASS2 number 23-05-10-02 |
| Einzelgewicht in (kg): 0.61 |
| Grunddynamische Tragzahl, axial (C a) "28500.0000" |
| Grundstatische Tragzahl, axial (C 0a) "47000.0000" |
| Innenmaße:(d) mm 20,00 |
| Käfigtyp P – Kunststoff-Formkäfig |
| Medias beschreibung Axial-Schrägkugellager ZKLF..-2Z, zweiseitig wirkend, anschraubbar, beidseitig SpaltAbdichtung: |
| Präzision P4 Präzision (Höher als P5) |
| XL X-Life |
| -0,005 mm Bohrungsdurchmesser unteres Abmaß |
| -0,01 mm Außendurchmesser unteres Abmaß |
| 0 mm Außendurchmesser oberes Abmaß |
| 0 mm Bohrungsdurchmesser oberes Abmaß |
| 2 µm Planlauf |
| 8.258 N Erforderliche Nutmutternkraft axial |
| AM20 Empfohlene INA-Präzisionsnutmutter axial klemmbar |
| Abstand der Abziehnut: 19 mm |
| Anschlußgewinde für Schmierung: M6 |
| Anzahl der Bohrungen in der Anschlusskonstruktion: 4 |
| Anziehdrehmoment für die empfohlene INA-Präzisionsnutmutter: 18 Nm |
| Außendurchmesser oberes Abmaß: 0 mm |
| Außendurchmesser unteres Abmaß: -0,01 mm |
| B 28 mm Breitenmaße: |
| Betriebstemperatur max.: 120 °C |
| Betriebstemperatur min.: -30 °C |
| Bohrungsdurchmesser oberes Abmaß: 0 mm |
| Bohrungsdurchmesser unteres Abmaß: -0,005 mm |
| Borddurchmesser des Innenringes: 34,5 mm |
| Breite der Abziehnut: 3 mm |
| Breite oberes Abmaß: 0 mm |
| Breite unteres Abmaß: -0,25 mm |
| C 0a 47.000 N statische Tragzahl, axial |
| C a 28.500 N dynamische Tragzahl, axial |
| C ua 2.850 N Ermüdungsgrenzbelastung, axial |
| D 68 mm Außendurchmesser |
| D a max 43 mm Maximaler Anlagedurchmesser Gehäuse |
| Durchmesser Befestigungsbohrungen: 6,8 mm |
| Empfohlene INA-Präzisionsnutmutter axial klemmbar: AM20 |
| Empfohlene INA-Präzisionsnutmutter radial klemmbar: ZM20 |
| Erforderliche Nutmutternkraft axial: 8.258 N |
| Ermüdungsgrenzbelastung, axial: 2.850 N |
| Grenzdrehzahl für Fettschmierung: 8.700 1/min |
| Größe der Befestigungsschrauben: M6 |
| I 19 mm Abstand der Abziehnut |
| J 53 mm Teilkreisdurchmesser Befestigungsbohrungen |
| M A 18 Nm Anziehdrehmoment für die empfohlene INA-Präzisionsnutmutter |
| M R 0,15 Nm Lagerreibmoment |
| M m 0,273 kg*cm2 Massenträgheitsmoment |
| M6 Anschlussgewinde für Schmierung |
| M6 Größe der Befestigungsschrauben |
| Mindestdurchmesser der Welle: 25 mm |
| Minimaler Kantenabstand: 0,3 mm |
| Minimaler Kantenabstand: 0,6 mm |
| Steifigkeit axial: 650 N/µm |
| T max 120 °C Betriebstemperatur max. |
| T min -30 °C Betriebstemperatur min. |
| Teilkreisdurchmesser Befestigungsbohrungen: 53 mm |
| Teilung Anzahl Befestigungsbohrungen: 8 |
| Teilungswinkel Befestigungsbohrungen: 45 ° |
| Teilungswinkel der Bohrungen in der Anschlusskonstruktion: 90 ° |
| ZM20 Empfohlene INA-Präzisionsnutmutter radial klemmbar |
| a 60 ° Druckwinkel |
| c aL 650 N/µm Steifigkeit axial |
| c kL 140 Nm/mrad Kippsteifigkeit |
| d =1 34,5 mm Borddurchmesser des Innenringes |
| d =2 6,8 mm Durchmesser Befestigungsbohrungen |
| d =20 mm Bohrungsdurchmesser |
| d =a min 25 mm Mindestdurchmesser der Welle |
| dynamische Tragzahl, axial: 28.500 N |
| n 8 Teilung Anzahl Befestigungsbohrungen |
| n G Grease 8.700 1/min Grenzdrehzahl für Fettschmierung |
| n a 4 Anzahl der Bohrungen in der Anschlusskonstruktion |
| n ϑ 5.400 1/min thermisch zulässige Drehzahl |
| r 1 min 0,6 mm Minimaler Kantenabstand |
| r min 0,3 mm Minimaler Kantenabstand |
| statische Tragzahl, axial: 47.000 N |
| t 1 0,1 mm Positionstoleranz der Bohrung im Gehäuse |
| t 45 ° Teilungswinkel Befestigungsbohrungen |
| t a 90 ° Teilungswinkel der Bohrungen in der Anschlusskonstruktion |
| thermisch zulässige Drehzahl: 5.400 1/min |
| ≈m 0,595 kg Einzelgewicht |
