SKF Kugellager
SKF ist ein schwedisches Unternehmen, das im Jahr 1907 gegründet wurde. SKF stellt Produkte in den Kategorien Wälzlager, Dichtungen, Deckscheiben und Schmiersysteme für das Transportwesen und andere Industriezweige her. Als größter Lagerhersteller der Welt spielt SKF eine wichtige Rolle bei der Herstellung von Lagern für alle Arten von Fahrzeugen, von Fahrrädern bis zu Flugzeugen.
SKF Kugellager in unserem Kugellager Shop
Kugellager sind die am weitesten verbreitete Wälzlager Art. Sie werden in einer Vielzahl von Anwendungen eingesetzt von kleinen Elektromotoren bis hin zu großen Industrieanlagen und zur Schifffahrt. SKF Kugellager gibt es in einer Vielzahl von Abmessungen, Serien und Größen. Wir vertreiben über 5500 SKF Kugellager. Die folgenden SKF Wälzlager Produkte finden Sie in unserem Shop:
Kugellager

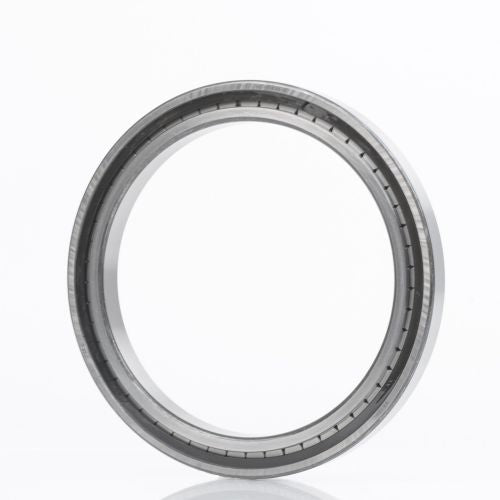

Rollenlager
- Zylinderrollenlager & Axial-Zylinderrollenlager
- Nadellager & Axial-Nadellager
- Kegelrollenlager & Axial-Kegelrollenlager
- Pendelrollenlager & Axial-Pendelrollenlager
Dus kaufen sie skf kugellager bei motionparts
Bestellungen Können bei uns sowohl als privatkunde als auch als GEWERBEKUNDE PER E-MAIL ODER DIREKT IM Onlineshop Aufgebeben Werden.
Schritt 1: Das Richtige SKF Kugellager Finden
Der eInstieg in Unree Produktsuche erfolgt Idealerweise über eine artikel Bezeichnung, Die als SuchBegriff Verwendet Wird. Sofern Diese Nicht Bekannt Ist, Empfehlen Wir Die Suche über Maß daten, Wie Z.B. Außendurchmesser, InNendurchmesser, Oder Breite. Sofern auch diese daten nicht Bekannt sind, empfehlen wir die dergelijke über sekundäre attribuut, we z.b. GEWICHT, BAUFORM, AUSFührung, Schmierung, Dichtscheiben (Z.B. 2Z, 2rsh, 2RSr Oder 2rs1), Oder Material Eigenschaften (Z.B. Stahl/Metall).
Falls Sie Den Passenden Artikel über Unree SucherGebnisse Nicht Finden, Bitten Wir Sie Unine Anfrage Samt Artikel Informationen Een onere e-mail adresse, kundenservice@motionparts.de Zu Adressieren. Unser Profi-team Kann Inen Eine Breite Palet An Kugellager & Wälzlager Informationen Nennen und Diese Zur identifikatie Ihres Wälzlagers Nutzen.
Schritt 2: Bestellung über Unssenen Kunnenservice Oder über den Shop-Warenkorb
Im Nächsten Schritt Müssen Sie Ein Gefunden Produkt in den Warenkorb Legen. Im Warenkorb Können Sie Eine Umsatzsteuer ID, Oder Eine Weitere e-mail Adresse für den vers en Einer Recnung Angeben. Klicken Sie Nun Auf "Zur Bestellung", Um Weitere Angaben, Wie Z.B. Die GEWünschte Versand Adresse und (Express) Versand Liererzeit AnzuGeben. Die Zahlung Kann per Paypal, Klarna, Recnung, Vorkasse, Oder Kreditkarte Erfolgen.
Bei der Bestellung über Unssene Kunden Service gebeten Wir Sie, uns ihre Wälzlager Auswahl Inklusive Bezeichnung, Hersteller, GGF. Ein bestaat Angebot, und Stückzahlen Zu Nennen. Wir Fertigen Ihre Bestellung Unter Berücksichtigung AkTueller Preise und Verfügbarkeiten An und Verenden Ihre Auswahl Wochentags Gleichtägig.
Onze SKF kogellager series
Onze SKF rollager series

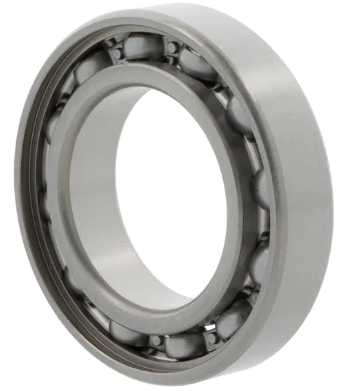

Groefkogellagers
Groefkogellagers zijn de meest voorkomende soort kogellagers en zijn geschikt voor hoge snelheden. Ze zijn verkrijgbaar in verschillende ontwerpen en uitvoeringen en zijn zeer aanpasbaar. Ze hebben een lage wrijving, zijn ontworpen voor een stille en trillingsarme werking en kunnen daarom probleemloos hoge snelheden aan.
SKF groefkogellagers kunnen bovendien gecombineerde radiale-axiale belastingen in beide richtingen opnemen en zijn eenvoudiger te installeren en te onderhouden dan andere typen lagers.
Verfügbare SKF Rillenkugellager Baureihen
Beispiel Präsentiren Wir -hiër niet -skf rillenkugellager niet.
| Rein | Maße (dxdxb) | Verfügbare varianten |
|---|---|---|
| W618/1 | 1x3x1 mm | |
| W638/1.5 | 1,5x4x2 mm | 2z |
| 61800 | 10x19x5 mm | 2rs1, 2z |
| W61800 | 10x19x5 mm | 2rs1, 2z |
| 63800 | 10x19x7 mm | 2z |
| W63800 | 10x19x7 mm | R2Z, 2z |
| 61900 | 10x22x6 mm | 2z, 2rs1 |
| W61900 | 10x22x6 mm | 2rs1, 2z |
| 63000 | 10x26x12 mm | 2rs1 |
| 6000 | 10x26x8 mm | 2RSL, 2rshc3gjn, 2rsltn9hc5c3wt, C3, 2ZC3LT, 2zlht23, 2rsh, 2rshc3, 2ZC3, Rsh, 2rsltn9c3vt162, 2ZC3LHT23, 2ztn9c3lt, ZTN9LT, 2zlt, ZTN9, 2z, 2zc3gjn, 2RSLC3 |
| W6000 | 10x26x8 mm | 2z, 2rs1 |
| 16100 | 10x28x8 mm | 2z |
| 4200 | 10x30x14 mm | ATN9 |
| 62200 | 10x30x14 mm | 2rs1c3 |
| 6200 | 10x30x9 mm | 2z, 2rshn, Rsh, 2rshlt, 2zlht23, 2znr, 2ZC3LHT23, 2ZC3, C4, 2rshc3, 2rshc4, 2rsh, 2ZC4, 2ztn9, C3 |
| E2.6200 | 10x30x9 mm | 2ZC3 |
| W6200 | 10x30x9 mm | 2z |
| 6300 | 10x35x11 mm | C3, 2z, 2ZC3, 2zc3gjn, 2rshc3, Z, 2rsh |
| E2.6300 | 10x35x11 mm | 2ZC3 |
| W6300 | 10x35x11 mm | 2z, 2rs1 |
| 62300 | 10x35x17 mm | 2rs1 |
| 61820 | 100x125x13 mm | 2RZ, 2rs1 |
| 16020 | 100x150x16 mm | C3 |
| 6020 | 100x150x24 mm | Z, 2rs1c3, C4, 2ZC3, NR, 2rs1, 2z, Rs1 |
| 6220 | 100x180x34 mm | VA201, C3VL0241, 2rs1c3, C3, 2ZC3, 2z |
| 6320 | 100x215x47 mm | C3VL0241, 2z, MAC3B20, C3, MC3VL0241, 2ZC3 |
| 61821 | 105x130x13 mm | 2RZ |
| 16021 | 105x160x18 mm | C3 |
| 6021 | 105x160x26 mm | 2z, C3, 2ZC3, C4, 2rs1 |
| 6221 | 105x190x36 mm | 2z |
| 6321 | 105x225x49 mm | C3, MC3VL0241 |
| 61822 | 110x140x16 mm | 2rs1, 2RZ, C3 |
| 61922 | 110x150x20 mm | MAC3, Ma |
| 6022 | 110x170x28 mm | Z, 2z, C3 |
| 6222 | 110x200x38 mm | MC4, C3, MAC3B20, ZC3, C4 |
| 6322 | 110x240x50 mm | C4, C3VL0241, MC3VL0241, C3 |
| 61801 | 12x21x5 mm | 2rs1, 2z |
Nachsetzzeichen für SKF Rillenkugellager
Die Folgenden Nachsetzzeichen Stellen Rillenkugellager varianten Dar.
| Achtervoegsel | Erklärung des Nachsetzzeichens |
|---|---|
| 2rs1/2rsh/ 2rsz |
Berührungsdichtung aus acrylnitril-butadien-kautschuk (nbr) auf beiden seiten des lagers |
| 2RSL | Reibungsarme dichtscheibe aus acrylnitril-butadien-kautschuk (nbr) auf beiden seiten des lagers |
| 2RZ | Berührungsfreie dichtscheibe aus acrylnitril-butadien-kautschuk (nbr) auf beiden seiten des lagers |
| 2z | Deckscheiben Aus Stahlblech Auf Beiden Seiten des Lagers |
| EEN | Abweichende Oder Geänderte Innere Konstruktion Bei Gleichen Außenabmessunden |
| C2 | Radiale lagerluft Kleiner als normaal |
| C3/C4/C5 | Radiale lagerluft Größer als normaal |
| Db | Zwei Einreihige Lager zusammengepasst für den einbau in O-Anordnung |
| DF | Zwei Einreihige Lager zusammengepasst für den einbau in X-Anordnung |
| Eer | Lager MIT Optimierter Innerer Konstruktion |
| GA | ZusammengePasster Lagersatz Mit Leichter Vorspannung |
| GFJ | MIT SYnthetischer AluminiumKomplex Seife - Nlgi Grad: 2 - GPF 1 - Basisöl viscosität Bei 40 ° C in mm²/s: 100 (14 BEI 100 ° C) |
| Gjn | MIT Mineral Polyurea - NLGI Grad: 2 - GPF 2 - Basisöl Viscosität Bei 40 ° C in mm²/s: 115 (12,2 BEI 100 ° C) |
| HT | MIT Mineral Polyurea - NLGI Grad: 2 Bis 3 - GPF 3 - Basisöl Viscosität Bei 40 ° C in mm²/s: 96 (10,5 BEI 100 ° C) |
| LHT23 | MIT Ester Lithiumseife - NLGI Grad: 2 Bis 3 - GPF 2 Basisöl Viscosität Bei 40 ° C in mm²/s: 27 (5,1 BEI 100 ° C) |
| LT | MIT Pao Lithiumseife - Nlgi Grad: 2 - GPF 1 - Basisöl Viscosität Bei 40 ° C in mm²/s: 18 (4,5 BEI 100 ° C) |
| LT10 | Sonderschmierung |
| M | Massivkäfig Aus Messing, Kugelgeführt. Unterschiedliche Käfigausführungen BZW. -Werkstoffe Werden Durch Angehängte Ziffern Gekennzeichnet, Z.B. M2 |
| Ma | Zweiteiliger Messingkäfig, AußenringGeführt |
| N | Ringnut im mantel des außenrings |
| NR | Ringnut im mantel des außenrings und zugehörigem sprengring |
| P52 | Maß- und laufgenaUigkeit enssprechend iso toleranzklasse 5 & c2 |
| R | Flansch ben außenring |
| Rs1 | Berührungsdichtung aus acrylnitril-butadien-kautschuk (nbr) auf einer seite des lagers |
| Rsh | Berührungsdichtung aus acrylnitril-butadien-kautschuk (nbr) auf einer seite des lagers |
| RZ | Aanraakvrije afdichtingsschijf gemaakt van acrylnitril-butadieen rubber (NBR) aan één kant van het magazijn |
| TN9 | Glasvezelversterkte kooi gemaakt van polyamide 66, bolvormig |
| VP311 | SKF Food-Line Warehouse: kamp met de voedsel-compatibele SKF-smering Vet GFJ en blauwgekleurde touch-afdichtingen van acrylnitril-Butcia-Rubber (NBR), die beide door de NSF zijn goedgekeurd voor de H1-categorie. |
| WT | Polyureaester - NLGI -graad: 2 tot 3 - GPF 4 - Basisolieviscositeit bij 40 ° C in mm²/s: 70 ° (9,4 bij 100 ° C) |
| Z | STALEN COVER COVER SPLEICES aan een kant van het magazijn |
| ZnR | Ringgroef in de laag van de buitenring en de bijbehorende hagellimering, evenals een stalen plaatbedekkingsplaat aan de andere kant |

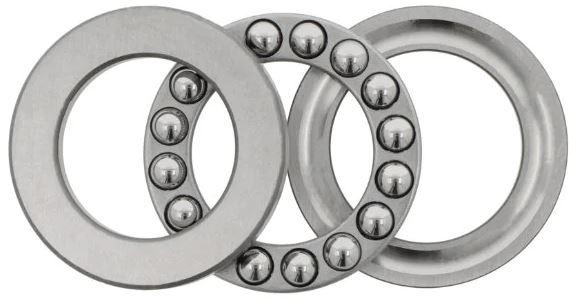

Axiale groefkogellagers
Deze soort kogellagers zijn ontworpen voor hoge axiale (verticale) belastingen en hoge snelheden. Er zijn enkelwerkende en dubbelwerkende axiale groefkogellagers. Ze kunnen alleen axiale belastingen opnemen en mogen niet worden blootgesteld aan radiale krachten.
Beschikbare SKF Axial Groove Ball Bearings -serie
Voorbeeld Laten we onze SKF axiale groef kogellagers hier presenteren.
| Rij | Afmetingen (dxdxb) | Beschikbare varianten |
|---|---|---|
| 51100 | 10x24x9 mm | |
| 51200 | 10x26x11 mm | |
| 51120 | 100x135x25 mm | |
| 53220 | 100x150x40,9 mm | |
| 53320 | 100x170x59,2 mm | |
| 52224 | 100x170x68 mm | |
| 51420 | 100x210x85 mm | M |
| 51222 | 110x160x38 mm | |
| 53222 | 110x160x40,2 mm | |
| 51322 | 110x190x63 mm | M |
| 53322 | 110x190x67,2 mm | M |
| 52226 | 110x190x80 mm | |
| 51101 | 12x26x9 mm | |
| 51201 | 12x28x11 mm | |
| 53201 | 12x28x11.4 mm | |
| 51124 | 120x155x25 mm | |
| 51224 | 120x170x39 mm | |
| 52228 | 120x200x81 mm | |
| 51324 | 120x210x70 mm | M |
| 51126 | 130x170x30 mm | |
| 51226 | 130x190x45 mm | |
| 53226 | 130x190x47,9 mm | |
| 52230 | 130x215x89 mm | M |
| 51128 | 140x180x31 mm | |
| 51228 | 140x200x46 mm | |
| 53228 | 140x200x48,6 mm | |
| 52232 | 140x225x90 mm | M |
| 51102 | 15x28x9 mm | |
| 51202 | 15x32x12 mm | |
| 53202 | 15x32x13,3 mm | |
| 52204 | 15x40x26 mm | |
| 51130 | 150x190x31 mm | M |
| 51230 | 150x215x50 mm | M |
| 51330 | 150x250x80 mm | M |
| 51132 | 160x200x31 mm | M |
| 51232 | 160x225x51 mm | M |
| 51332 | 160x270x87 mm | M |
Aanvullende tekens voor SKF axiale groefkogellagers
De volgende aanvullende tekens vertegenwoordigen varianten van axiale groefkogellagers.
| Suffix | Uitleg van het aanvullende teken |
|---|---|
| M | Solide kooi van messing, met kogels. Verschillende kooi-ontwerpen of -materialen worden aangeduid met toegevoegde cijfers, bijvoorbeeld M2. |

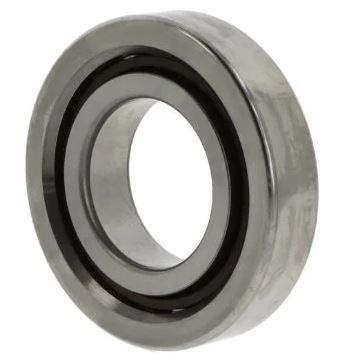

Hoekcontactkogellagers
Hoekcontactkogellagers hebben in de richting van de lageras verspringende binnen- en buitenloopbanen op de binnen- en buitenring. Ze zijn bedoeld voor situaties waarin twee krachten moeten worden opgenomen, zoals gelijktijdig werkende radiale en axiale belastingen. De axiale draagkracht van hoekcontactkogellagers neemt toe met de grootte van de contacthoek.
Beschikbare SKF Slanted Ball Bearings -serie
Voorbeeld Laten we onze SKF schuine kogellagers hier presenteren.
| Rij | Afmetingen (dxdxb) | Beschikbare varianten |
|---|---|---|
| 3200 | 10x30x14 mm | A2ztn9mt33, ATN9C3, A2RS1TN9MT33 |
| 7200 | 10x30x9 mm | BECBP, BEP |
| 7220 | 100x180x34 mm | BECBM, BEP, Been, BECBP |
| 3220 | 100x180x60,3 mm | AC3, EEN |
| 7320 | 100x215x47 mm | Been, Verbijsteren, BECBM, BECBP, BEP, Bedekken |
| 3320 | 100x215x82,6 mm | EEN, AC3 |
| 7221 | 105x190x36 mm | BEP, BECBM, BECBP |
| 7321 | 105x225x49 mm | BECBP, Beheersing, BEP, BECBM |
| 307438 | 106x140x25 mm | EEN |
| 7222 | 110x200x38 mm | BEP, BECBP, BECBM |
| 3222 | 110x200x69,8 mm | EEN, AC3 |
| 7322 | 110x240x50 mm | Verbijsteren, Been, BECBM, BEP, Beheersing, BECCM |
| 3322 | 110x240x92,1 mm | EEN |
| 7201 | 12x32x10 mm | BECBP, BEGBP, BEP |
| 3201 | 12x32x15,9 mm | ATN9C3, A2ztn9mt33, A2RS1TN9MT33, ATN9 |
| 7301 | 12x37x12 mm | BEP |
| 7224 | 120x215x40 mm | BCBM, BM |
| 7324 | 120x260x55 mm | BCBM |
| 7226 | 130x230x40 mm | BM, BGAM, BCBM |
| 7326 | 130x280x58 mm | BCBM, BM |
| 7028 | 140x210x33 mm | BGM |
| 7228 | 140x250x42 mm | BM |
| 7328 | 140x300x62 mm | BCBM |
| 7202 | 15x35x11 mm | Bedekken, BECBP, BEGBP |
| 3202 | 15x35x15,9 mm | ATN9, A2ztn9mt33, A2RS1TN9MT33, ATN9C3 |
| 7302 | 15x42x13 mm | BEP, BECBP |
| 3302 | 15x42x19 mm | ATN9C3, ATN9, A2ztn9mt33, A2RS1TN9MT33 |
| 7230 | 150x270x45 mm | BCBM |
| 7330 | 150x320x65 mm | BCBM |
| 7232 | 160x290x48 mm | BCBM |
| 7203 | 17x40x12 mm | BEP, BECBP, BECBM, Bedekken |
| 3203 | 17x40x17,5 mm | ATN9C3, A2ztn9mt33, ATN9 |
| 7303 | 17x47x14 mm | Bedekken, BEP |
| 3303 | 17x47x22,2 mm | A2ztn9mt33, ATN9C3 |
| 7234 | 170x310x52 mm | BCBM |
| 7334 | 170x360x72 mm | BCBM |
| 7336 | 180x380x75 mm | BCBM |
Deposit borden voor SKF schuine kogellagers
De volgende aanvullende tekens vertegenwoordigen varianten van schuine kogellagers.
| achtervoegsel | Verklaring van het aanvullingsmarkering |
|---|---|
| 2rs1 | Aanraakafdichting gemaakt van acrylnitril-butadieen rubber (NBR) aan beide zijden van het magazijn |
| 2RZ | Aan beide zijden niet -contractafdichtingsvenster, NBR, NBR |
| 2z | Bedek plakjes aan beide zijden van het magazijn |
| B | Raak hoek 40 ° aan |
| C3 | Luchtlucht groter dan normaal |
| CB | Universeel magazijn voor de zin van de zin van normale axiale lagerlucht voor de O- of X-opstelling |
| CC | Universeel magazijn voor de set-accorend installatie axiale lagerlucht groter dan normaal (CB) voor de O- of X-opstelling. |
| D | Gedeelde binnenring |
| Eer | Geoptimaliseerde innerlijke constructie |
| F | Vaste kooi gemaakt van staal, bolvormig |
| G | Universeel magazijn voor de zin van de zin van normale axiale lagerlucht voor de O- of X-opstelling |
| GA | Universeel magazijn voor de set -off installatie lichte voorspanning. In het geval van O- of X-regeling |
| GB | Universeel magazijn voor de zininstallatiemedium voorbelasting. In het geval van O- of X-regeling |
| J | Stalen plaatkooi, bolvormig |
| M | Vaste kooi gemaakt van messing, bolvormig. Verschillende kooi -ontwerpen worden gekenmerkt door bijgevoegde cijfers, bijv. M2 |
| Ma | Raamkooi gemaakt van messing, buitenring |
| MT33 | Met minerale lithiumzeep - NLGI -graad: 3 - GPF 1 - Basisolieviscositeit bij 40 ° C in mm²/s: 100 ° (10 bij 100 ° C) |
| NEE | Ringgroef in de laag van de buitenring en de bijbehorende sprinkler |
| P | Glasvezelversterkte kooi gemaakt van polyamide 66, bolvormig |
| TN9 | Glasvezelversterkte kooi gemaakt van polyamide 66, bolvormig |
| VT113 | Vet met lithiumverdikker volgens NLGI Consistentie Klasse 3 voor -20 tot +140 ° C |
| Y | Koperen plaatkooi, bal -leed |
Axiale schuine kogellagers
SKF axiale schuine kogellagers zijn niet zelfondersteunend, wat betekent dat de afzonderlijke lageronderdelen apart kunnen worden gemonteerd. Ze zijn speciaal ontworpen voor draaitafels en kunnen ook worden gebruikt met andere lagersystemen.
Beschikbare SKF Axial Sliding Ball Lagers -serie
Voorbeeld Laten we onze SKF -axiale schuiflagers hier presenteren.
| Rij | Afmetingen (dxdxb) | Beschikbare varianten |
|---|---|---|
| BSA206 | 30x62x16 mm | CGA |
| BTW95 | 95x145x60 mm | CTN9SP |
| Btw70 | 70x110x48 mm | CTN9SP |
| Btw65 | 65x100x44 mm | CTN9SP |
| Btw60 | 60x95x44 mm | CTN9SP |
| BSA210 | 50x90x20 mm | CGB |
| Btw45 | 45x75x38 mm | CTN9SP |
| BSD4090 | 40x90x20 mm | CGA, CGB |
| BSA208 | 40x80x18 mm | CGA, CGB |
| BSD3572 | 35x72x15 mm | CGA, CGB |
| Btw35 | 35x62x34 mm | CTN9SP |
| BSA201 | 12x32x10 mm | CGA |
| BSD3062 | 30x62x15 mm | CGB, CGA |
| BSA305 | 25x62x17 mm | CGA |
| BSD2562 | 25x62x15 mm | CGB, CGA |
| BSA205 | 25x52x15 mm | CGB, CGA |
| Btw170 | 170x260x108 mm | CMSP |
| Btw150 | 150x225x90 mm | CMSP |
| BSA202 | 15x35x11 mm | CGA |
| Btw140 | 140x210x84 mm | CMSP |
| Btw130 | 130x200x84 mm | CTN9SP |
Deposit borden voor SKF schuine kogellagers
De volgende aanvullende tekens vertegenwoordigen varianten van schuine kogellagers.
| achtervoegsel | Verklaring van het aanvullingsmarkering |
|---|---|
| 2rs1 | Aanraakafdichting gemaakt van acrylnitril-butadieen rubber (NBR) aan beide zijden van het magazijn |
| 2RZ | Aan beide zijden niet -contractafdichtingsvenster, NBR, NBR |
| 2z | Bedek plakjes aan beide zijden van het magazijn |
| B | Raak hoek 40 ° aan |
| C3 | Luchtlucht groter dan normaal |
| CB | Universeel magazijn voor de zin van de zin van normale axiale lagerlucht voor de O- of X-opstelling |
| CC | Universeel magazijn voor de set-accorend installatie axiale lagerlucht groter dan normaal (CB) voor de O- of X-opstelling. |
| D | Gedeelde binnenring |
| Eer | Geoptimaliseerde innerlijke constructie |
| F | Vaste kooi gemaakt van staal, bolvormig |
| G | Universeel magazijn voor de zin van de zin van normale axiale lagerlucht voor de O- of X-opstelling |
| GA | Universeel magazijn voor de set -off installatie lichte voorspanning. In het geval van O- of X-regeling |
| GB | Universeel magazijn voor de zininstallatiemedium voorbelasting. In het geval van O- of X-regeling |
| J | Stalen plaatkooi, bolvormig |
| M | Vaste kooi gemaakt van messing, bolvormig. Verschillende kooi -ontwerpen worden gekenmerkt door bijgevoegde cijfers, bijv. M2 |
| Ma | Raamkooi gemaakt van messing, buitenring |
| MT33 | Met minerale lithiumzeep - NLGI -graad: 3 - GPF 1 - Basisolieviscositeit bij 40 ° C in mm²/s: 100 ° (10 bij 100 ° C) |
| NEE | Ringgroef in de laag van de buitenring en de bijbehorende sprinkler |
| P | Glasvezelversterkte kooi gemaakt van polyamide 66, bolvormig |
| TN9 | Glasvezelversterkte kooi gemaakt van polyamide 66, bolvormig |
| VT113 | Vet met lithiumverdikker volgens NLGI Consistentie Klasse 3 voor -20 tot +140 ° C |
| Y | Koperen plaatkooi, bal -leed |
Pendelkogellagers
SKF Pendelkogellagers hebben twee rijen kogels, twee diepe loopbanen in de binnenring en een loopbaan in de buitenring die door beide rijen wordt gedeeld. Er zijn open en afgedichte uitvoeringen beschikbaar. De lagers zijn vrij draaibaar en grotendeels ongevoelig voor uitlijnfouten van een as.
Beschikbare SKF Pendulum Ball Bearing Series
Voorbeeld Laten we onze SKF -pendelbalslagers hier presenteren.
| Rij | Afmetingen (dxdxb) | Beschikbare varianten |
|---|---|---|
| 2200 | 10x30x14 mm | ETN9, E2RS1TN9 |
| 1200 | 10x30x9 mm | ETN9 |
| 2220 | 100x180x46 mm | Km, Kmc3, Klavie, KC3, M, MC3 |
| 1320 | 100x215x47 mm | KC3, Klavie, C3 |
| 2320 | 100x215x73 mm | M, Kmc3, MC3 |
| 1222 | 110x200x38 mm | Klavie, KC3 |
| 2222 | 110x200x53 mm | Km, KC3, M, Kmc3, Klavie, MC3 |
| 1322 | 110x240x50 mm | Kmc3 |
| 1201 | 12x32x10 mm | ETN9 |
| 2201 | 12x32x14 mm | E2RS1TN9, ETN9 |
| 1301 | 12x37x12 mm | ETN9 |
| 1224 | 120x215x42 mm | MC3, Km, Kmc3, M |
| 1226 | 130x230x46 mm | M |
| 1202 | 15x35x11 mm | ETN9, ETN9C3 |
| 2202 | 15x35x14 mm | ETN9, E2RS1TN9C3, E2RS1TN9 |
| 1302 | 15x42x13 mm | ETN9 |
| 2302 | 15x42x17 mm | E2RS1TN9 |
| 1203 | 17x40x12 mm | ETN9C3, ETN9 |
| 2203 | 17x40x16 mm | E2RS1TN9, ETN9, ETN9C3 |
| 1303 | 17x47x14 mm | ETN9 |
| 2303 | 17x47x19 mm | E2RS1TN9 |
| 1204 | 20x47x14 mm | ETN9, ETN9C3 |
| 2204 | 20x47x18 mm | ETN9C3, E2RS1TN9, ETN9, E2RS1TN9C3 |
| 11204 | 20x47x40 mm | TN9 |
| 2304 | 20x52x21 mm | E2RS1TN9, TN9, E2RS1TN9C3 |
| 1205 | 25x52x15 mm | ECTN9, ETN9 |
| 2205 | 25x52x18 mm | E2RS1KTN9C3, ECTN9, ETN9 |
| 11205 | 25x52x44 mm | TN9 |
| 1305 | 25x62x17 mm | Ektn9c3 |
| 2305 | 25x62x24 mm | ETN9, E2RS1TN9C3, M, E2RS1TN9 |
| 1206 | 30x62x16 mm | ETN9C3, Ektn9c3, ECTN9, ETN9 |
| 2206 | 30x62x20 mm | ETN9C3, ECTN9, Ektn9c3, E2RS1TN9C3 |
| 11206 | 30x62x48 mm | TN9 |
| 1306 | 30x72x19 mm | Ektn9c3, ETN9C3, ECTN9 |
| 2306 | 30x72x27 mm | M, E2RS1TN9, C3, KC3 |
| 1207 | 35x72x17 mm | ECTN9 |
| 2207 | 35x72x23 mm | ETN9C3, Ektn9c3, E2RS1TN9 |
Aanvullende tekens voor SKF zelfinstellende kogellagers
De volgende aanvullende tekens vertegenwoordigen varianten van zelfinstellende kogellagers.
| Aanvullend teken | Uitleg van het aanvullende teken |
|---|---|
| 2RS1 | Afdichting aan beide zijden, NBR |
| C3 | Radiale speling groter dan normaal |
| C4 | Radiale speling groter dan C3 |
| E | Geoptimaliseerde interne constructie voor hogere draagkracht |
| K | Getapte boring, kegel 01:12 |
| M | Massieve kooi van messing, kogelgeleid |
| P6 | Maat- en loopnauwkeurigheid volgens ISO tolerantieklasse 6 |
| TN9 | Glasvezelversterkte kooi van polyamide 66, kogelgeleid |
SKF Rollagers versus SKF Kogellagers
Vaak worden rollagers, dus lagers met cilinders/rollen in plaats van kogels, ook onder de verzamelnaam "kogellagers" gerekend. SKF rollagers zijn cilindrische of kegelvormige rollen die zware belastingen en draaibewegingen kunnen dragen. Ze worden gebruikt in een verscheidenheid aan toepassingen, zoals in transmissies, transportbanden en werktuigmachines. De volgende SKF rollagerproducten zijn te vinden in onze winkel:
Cilinderlagers & Axiale cilinderlagers
SKF cilinderlagers zijn verkrijgbaar in verschillende uitvoeringen en maten voor elke toepassing. De meest voorkomende typen zijn enkelrijige, dubbelrijige en vierrijige lagers. Cilinderlagers kunnen zowel hoge radiale als axiale belastingen in beide richtingen opnemen. Cilinderlagers worden gebruikt in toepassingen die hoge radiale belastingen en snelheden vereisen. Naast verhoogde stijfheid en wrijvingsvermindering compenseren ze axiale bewegingen en bieden ze een lange levensduur.
Axiale cilinderlagers kunnen grote axiale en stootbelastingen opnemen, maar geen radiale krachten. Ze maken zeer stijve lagersystemen mogelijk die weinig axiale ruimte nodig hebben.
Beschikbare SKF (axiale) cilinder roller warehouse series
Voorbeeld Laten we hier ons axiale cilinderroller warehouse presenteren.
Deposit borden voor SKF -cilinderrolmagazijn
De volgende aanvulsignalen vertegenwoordigen pendelbalslagersvarianten.
| achtervoegsel | Verklaring van het aanvullingsmarkering |
|---|---|
| 2LS | Polyurethan afdichtingen aan beide zijden van het magazijn |
| EEN | Afwijken of gewijzigd innerlijke constructie met dezelfde externe afmetingen |
| ADB | Gemodificeerde interne constructie en poëzie (voor serie NNF 50) |
| C | Afwijking of veranderde innerlijke constructie |
| C3 | Radiale lagerlucht groter dan normaal |
| C4 | Radiale lagerlucht groter dan normaal |
| C5 | Radiale lagerlucht veel groter dan normaal |
| CV | Veranderde de innerlijke constructie, volledig gerollen |
| Eer | SKF Explorer Warehouse zonder tussenliggende ringen |
| EC | Geoptimaliseerde innerlijke constructie; Meer en/of grotere rollen, evenals een gewijzigde rol/aan boord aanraakomstandigheden |
| J | Raamkooi gemaakt van plaatstaal, rollende rol |
| Klavie | Cegnate boring, kegel 1:12 |
| M | Vaste kooi gemaakt van messing, opgerolde rol |
| Ma (s) | Solide kooi gemaakt van messing, buitenring. (met smeergroeven in gidsgebieden) |
| Ml | Formulier geworden raamkooi gemaakt van messing, afhankelijk van het opslagontwerp binnen of buitenring |
| N | Ringgroef in de laag van de buitenring |
| P | Raamkooi gemaakt van glasvezelversterkte polyamide 66, gerold |
| SP | Speciale nauwkeurigheidsklasse |
| Tn | Glasvezelversterkte kooi gemaakt van polyamide 66 |
| Tn | Glasvezelversterkte kooi gemaakt van polyamide 67 |
| TN9 | Kooi gemaakt van glasvezelversterkte polyamide 66, rollend lichaam |
| V | Volledig gerollen, zonder kooi |
| VA301 | Magazijn voor elektrische machines in elektronische voertuigen |
| VA3091 | Opslag voor elektrische machines in elektronica -voertuigen en aluminiumoxidecoating op het buitenoppervlak van de buitenring |
| VL0241 | Tot 1.000 V DC -spanning |
| W33 | Omvang groef en drie smeermiddelen in de buitenring |
Kegellagers & Axiale kegellagers
Dit lager is ontworpen om gecombineerde belastingen en een lage wrijving op te nemen. Het ontwerp van twee aaneengeschakelde enkele rij lagers maakt het mogelijk om starre belastingen op te nemen.
Axiale kegellagers kunnen grote axiale en schokbelastingen opnemen, maar geen radiale krachten. Ze maken zeer stijve lagersystemen mogelijk die weinig axiale ruimte nodig hebben.
Beschikbare SKF (axiale) kegelroller warehouse -serie
Voorbeeld Laten we onze axiale kegelrollagers hier presenteren.
| Rij | Afmetingen (dxdxb) | Beschikbare varianten |
|---|---|---|
| 532 | 0x107.95x0 mm | XQ |
| 472 | 0x120x0 mm | Q |
| 572 | 0x139.992x0 mm | Q |
| 653 | 0x146.05x0 mm | Q |
| 592 | 0x152.4x0 mm | Aq |
| 48220 | 0x182.562x0 mm | Q |
| 67322 | 0x196.85x0 mm | |
| M12610 | 0x50.005x0 mm | Q |
| 1328 | 0x52.388x0 mm | Q |
| M84510/2 | 0x57.15x19.431 mm | Qcl7c |
| M86610 | 0x64.292x0 mm | Qcl7c |
| HM88610/2 | 0x72.233x0 mm | Qcl7c |
| 2720 | 0x76.2x0 mm | Qcl7c |
| 18620 | 0x79.375x0 mm | Q |
| LM104911 | 0x82.58x0 mm | Q |
| 25523 | 0x82.931x0 mm | Q |
| 354 | 0x85x0 mm | XQ |
| 18720 | 0x85x0 mm | Q |
| 3525 | 0x87.312x0 mm | Q |
| 33822 | 0x95.25x0 mm | Q |
| 53377 | 0x95.727x0 mm | Q |
| 382 | 0x96.838x0 mm | EEN, Aq |
| 32920 | 100x140x25 mm | |
| T4CB100 | 100x145x24 mm | |
| 32020 | 100x150x32 mm | X |
| 33020 | 100x150x39 mm | |
| 30220 | 100x180x37 mm | DF |
| 33220 | 100x180x63 mm | |
| 32220 | 100x180x98 mm | DF |
| 31320 | 100x215x113 mm | XDF, X |
| 30320 | 100x215x51,5 mm | |
| 32320 | 100x215x77,5 mm | |
| 687 | 101,6x0x0 mm | Q |
| 687/672 | 101.6x168.275x41.275 mm | Q |
| 32021 | 105x160x35 mm | X |
| 33021 | 105x160x43 mm | |
| 331126 | 105x170x40 mm | Q |
Deposit borden voor SKF Belly Roller Warehouse
De volgende aanvulsignalen vertegenwoordigen varianten van de basisrol.
| achtervoegsel | Verklaring van het aanvullingsmarkering |
|---|---|
| B | Grote contacthoek |
| CL7C | Uitvoering van hoge prestaties |
| Combinatie | Toleranties volgens ISO -tolerantieklasse 6x |
| DF | In de X -opstelling samen, de opslagset. Onmiddellijk markeren de volgende numerieke combinaties de uitvoering van de tussenliggende ring in de magazijnset |
| HA3 | Geharde binnenring |
| J1 | Stalen plaatkooi -variant 1 |
| J2 | Stalen plaatkooi -variant 2 |
| Q | Geoptimaliseerde contactgeometrie en oppervlaktekwaliteit |
| TN9 | Kooi gemaakt van glasvezelversterkte polyamide 66, rollend lichaam |
| VB061 | 8 mm randafstand op de grote voorkant van de binnenring |
| VE197 | Afwijkingen van de buiten- of interieurafmetingen |
| VQ267 | Verhoogde interne ringtolerantie, ± 25 µm |
| VQ492 | Speciale innerlijke ringtolerantie |
| X | De hoofddimensies zijn dienovereenkomstig veranderd. |
Pendelrollagers & Axiale pendelrollagers
SKF pendelrollagers zijn geschikt voor toepassingen die neigen naar uitlijnfouten of asbuigingen. De hoge draagkracht en de tolerantie voor uitlijnfouten dragen ook bij aan minder onderhoud en een langere levensduur van de lagers.
Axiale pendelrollagers kunnen axiale krachten in één richting weerstaan en tegelijkertijd radiale belastingen opnemen wanneer ze worden blootgesteld aan gelijktijdige axiale krachten.
Beschikbare SKF (axiale) Pendulum Roller Warehouse -serie
Voorbeeld Laten we onze axiale kegelrollagers hier presenteren.
Nachsetzzeichen für SKF Pendelrollenlager
Die Folgenden Nachsetzzeichen Stellen Kegelrollenlager varianten Dar.
| Achtervoegsel | Erklärung des Nachsetzzeichens |
|---|---|
| 2CS5 | Berührungsdichtung Aus HydrieRientem Acrylnitril-Butadien-Kautschuk (HNBR) AUF Einer BZW. Beiden Seiten des Lagers |
| 2rs | Berührungsdichtung aus acrylnitril-butadien-kautschuk (nbr) auf beiden seiten des lagers |
| 2rs5 | Berührungsdichtung Aus HydrieTem Acrylnitril-Butadien-Kautschuk (Hnbr) Auf Beiden Seiten des Lagers |
| C083 | LaufgenaUigkeit entsprechend toleranzklasse p5 & radiale lagerluft größer als normaal |
| C3 | Radiale lagerluft Größer als normaal |
| C4 | Radiale lagerluft Größer als C3 |
| CA | Einteiliger doppelkammkäfig aus messing, halteborde am inningring und auf dem innenring zentrierter führungsring |
| CC | Zwei Fensterkäfige Aus Stahlblech, Bordloser Innenring und Darauf Zentrierter Führungsring, |
| CCJA | Bordloser Innenring, ein auf der außenringlaufbahn Geführter verliezer führungsring und zwei darin zentrierte randschichtehärtete fensterkäfige aus stahlblech |
| Eer | Optimierte Innere Konstruktion für Höhe Tragfähigkeit |
| Gem7 | Spezialfett |
| Gem9 | Freier Raum Im Lager zu 70 bis 100 % befüllt mit dem HochViskoses Skf fett lghb 2 |
| JA | Zwei fensterkäfige aus stahlblech, zentriert in einem, auf der außenringlauifbahn geführten führungsring |
| Klavie | Kegelige Bohrung (Kegel 1:12) |
| K30 | Kegelige Bohrung, Kegel 01:30:00 |
| VA405 | Pils für vibrationsmaschinen mit randschichtgehärteten fensterkäfigen aus stahlblech |
| VA406 | Lager für vibrationsmaschinen mit randschichtgehärteten fensterkäfigen aus stahlblech & zusätzlich mit ptfe-beschichteter bohrung |
| VT143 | Freier Raum Im Lager zu 25 bis 45 % befüllt mit skf hochdruckfett lgep 2 |
| VT143B | Freier Raum Im Lager zu 45 bis 60% befüllt mit skf hochdruckfett lgep 2 |
| W | Keine Nachschmiermöglichkeit |
| W33 | Umfangsnut und drei schmierlöcher im außenring |
Naaldlagers & Axiale naaldlagers
SKF naaldlagers hebben rollende elementen die in vergelijking met de totale lengte van het lager extreem dun zijn, net als de SKF naaldlagers. Het gewijzigde profiel van de rollen en loopbanen vermindert spanningsconcentraties en verbetert de operationele veiligheid.
De belangrijkste component van een axiaal naaldlager, de naaldkrans, is een vormvaste kooi waarin veel naaldrollen worden geleid en vastgehouden.
Veelgestelde vragen
Wie lang ist die Lieferzeit für Artikel die auf Lager sind?
Unser Sortiment mit einem positiven Lagerbestand kann wochentags taggleich versendet werden. Mit UPS Express Saver erfolgt die Lieferung in der Regel am nächsten Arbeitstag.
Von welchen anderen Herstellern führt Motionparts Kugellager?
Kugellager gibt es bei uns von den Marken FAG, SKF, NTN, NKE, INA, ZEN, NSK, Timken, UKF, Nachi, SNR, Durbal, Nadella.
Sind die bei Motionparts angebotenen Lager original Markenware?
Die Produkt Qualität von allen bei uns angebotenen Wälzlagern und Wälzlagerherstellern unterliegt strengen Eingangskontrollen. Alle Kugellager haben original Hersteller Qualität.
Können Privatkunden bei Motionparts bestellen?
Ja, auch ohne Firma können Sie Qualitätslager aller Wälzlagerhersteller bestellen.
Welche Zahlungsmethoden stehen für Kunden in verschiedenen Ländern zur Verfügung?
Bei uns können Sie bei Versand innerhalb von Deutschland mit PayPal, Klarna, Kauf auf Rechnung, Kreditkarte oder per Vorkasse zahlen.
In welchen Industrien werden SKF Wälzlager eingesetzt?
SKF Kugellager werden vor allem in der Fertigung, der Mechatronik, der Landtechnik und anderen Technologieunternehmen und Bereichen der Industrie verwendet. SKF bietet zudem viele Zubehör Artikel an die in Zusammenhang mit Kugellagern verwendet werden.
Kugellager anderer Hersteller kaufen
